Uncooled LWIR 256x192 / 12μM থার্মাল সিকিউরিটি ক্যামেরা মডিউল
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 256x192 | ওজন | 8.9g±0.5g (3.2mm লেন্স সহ) |
---|---|---|---|
বর্ণালী পরিসীমা | 8~14μm | পিক্সেল পিচ | 12μm |
NETD | ≤65mK | চক্রের হার | 25Hz/30Hz |
লক্ষণীয় করা | 12UM থার্মাল সিকিউরিটি ক্যামেরা মডিউল,256x192 থার্মাল সিকিউরিটি ক্যামেরা মডিউল,আনকুলড লাউয়ার ক্যামেরা মডিউল |

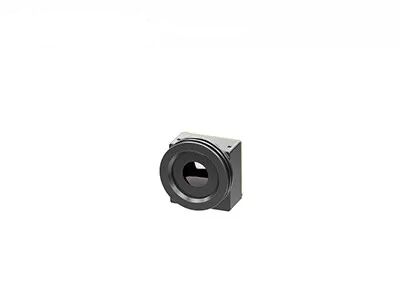

Uncooled LWIR 256x192 / 12μM থার্মাল সিকিউরিটি ক্যামেরা মডিউল
iLC212 আনকুলড আইআর ইমেজিং মডিউল, যা আনকুলড থার্মাল মডিউল নামেও পরিচিত, এটি রেডিওমেট্রিক-সক্ষম এবং এতে ইনফ্রারেড নন-কন্টাক্ট তাপমাত্রা পরিমাপ ফাংশন উপলব্ধ।এটিতে একটি ব্যতিক্রমী ছোট আকারের 256x192 / 12μm ওয়েফার লেভেল প্যাকেজ (WLP) ইনফ্রারেড ডিটেক্টর রয়েছে যা লং-ওয়েভ ইনফ্রারেড (LWIR) স্পেকট্রাম ক্যাপচার করে যা 8 থেকে 14μm পর্যন্ত।
সম্পূর্ণরূপে অপ্টিমাইজ করা SWaP-C এর কারণে, iLC212 থার্মাল ক্যামেরা মডিউলটির কম রেজোলিউশন, ছোট আকার, কম বিদ্যুত খরচ এবং খুব কম দাম রয়েছে।সুতরাং, নিরাপত্তা এবং পর্যবেক্ষণের ক্ষেত্রে, এটি প্রশস্ত কোণ এবং কাছাকাছি পরিসরের তাপমাত্রা পরিমাপ এবং পর্যবেক্ষণের জন্য খুব উপযুক্ত।
- সম্পূর্ণরূপে অপ্টিমাইজ করা SWaP-C অ্যাপ্লিকেশন
- বিভিন্ন ইনফ্রারেড পণ্যের জন্য উপযুক্ত
- তাপীয় ইমেজিং অ্যাপ্লিকেশনের বিস্তৃত পরিসর
- কম শক্তি খরচ
মডেল | iLC212 |
আইআর ডিটেক্টর পারফরম্যান্স | |
উপাদান | ঠাণ্ডা না করা ভ্যানডিয়াম অক্সাইড |
রেজোলিউশন | 256×192 |
পিক্সেল সাইজ | 12μm |
বর্ণালী প্রতিক্রিয়া | 8μm ~ 14μm |
NETD | ≤65mK@F1.0@25℃@50Hz |
ইমেজ প্রসেসিং | |
ডিজিটাল ভিডিও | RAW/YUV/BT656;সমর্থন USB2.0 ভিডিও ট্রান্সমিশন;তাপমাত্রা পরিমাপ সমর্থন পরামিতি লাইন |
ডিজিটাল ফ্রেম রেট | 25Hz/30Hz |
ইমেজ ডিসপ্লে | কালো-গরম/সাদা-গরম/ছদ্ম-রঙ |
ইমেজ অ্যালগরিদম | অসমতা সংশোধন (NUC) 3D ইমেজ নয়েজ রিডাকশন (3DNR) 2D নয়েজ রিডাকশন (DNS) ডায়নামিক রেঞ্জ কম্প্রেশন (DRC) ইই এনহান্সমেন্ট |
শুরুর সময় | ≤3s |
তাপমাত্রা পরিমাপ | |
অপারেটিং তাপমাত্রা বিন্যাস | -10℃~+50℃ |
তাপমাত্রা পরিমাপ পরিসীমা | -20℃~+150℃, সমর্থন তাপমাত্রা পরিমাপ পরিসীমা সম্প্রসারণ এবং কাস্টমাইজেশন |
তাপমাত্রা পরিমাপের সঠিকতা | ±3℃/±3% (বড় মান নিন) @23℃±5℃;তাপমাত্রা পরিমাপের দূরত্ব হল 1.5 মি |
আঞ্চলিক তাপমাত্রা পরিমাপ | যেকোনো এলাকার তাপমাত্রা পরিমাপ, আউটপুট এলাকা সর্বোচ্চ মান, সর্বনিম্ন মান এবং গড় মান সমর্থন করে |
SDK | উইন্ডোজ / লিনাক্স সংস্করণ, ভিডিও স্ট্রিম বিশ্লেষণ এবং গ্রে থেকে তাপমাত্রা রূপান্তর অর্জন করুন |
বৈদ্যুতিক ইন্টারফেস | |
বাহ্যিক ইন্টারফেস | 30pin_HRS সংযোগকারী শক্তি প্রদান ডিজিটাল ভিডিও RS232-TTL/USB2.0 GPIO ইত্যাদি |
যোগাযোগ | RS232-TTL/USB2.0 |
সম্প্রসারণ উপাদান | ভিপিসি বোর্ড |
পিসি সফটওয়্যার | |
আইসিসি সফটওয়্যার | মডিউল নিয়ন্ত্রণ এবং ভিডিও প্রদর্শন |
ক্ষমতা সিস্টেম | |
পাওয়ার সাপ্লাই | DC 3.3V±0.1V |
বিদ্যুৎ অপচয় | স্থির অবস্থা: 0.70W/3.3V @23±3℃ |
ভৌত সম্পত্তি | |
সংযোগকারী | বাহ্যিক সংযোগকারী মডেল: DF40C-30DP-0.4V (51), (HRS-পুরুষ) মিলন সংযোগকারী মডেল: DF40C (2.0)-30DS-0.4V (51), (HRS-মহিলা) |
আকার | 21mm×21mm×12.8mm (3.2mm লেন্স সহ) |
ওজন | 8.9g±0.5g (3.2mm লেন্স সহ) |
পরিবেশগত অভিযোজনযোগ্যতা | |
অপারেশন তাপমাত্রা | -40℃~+70℃ |
সংগ্রহস্থল তাপমাত্রা | -45℃~+85℃ |
আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
প্রভাব এবং কম্পন প্রতিরোধের | প্রভাব: হাফ সাইন ওয়েভ, 40g/11ms, 3-অক্ষ, 6-দিক কম্পন: 5.35 গ্রাম, 3 অক্ষ |
সার্টিফিকেশন | ROHS2.0/রিচ |
লেন্স | |
ঐচ্ছিক লেন্স | 3.2mm/F1.1, HFOV: 55.6±2.8°;আবরণ: AR |
iLC212 থার্মাল ইমেজিং মডিউলটি নিরাপত্তা এবং পর্যবেক্ষণের ক্ষেত্রে প্রয়োগ করা হয়, এটি লুকানো ক্যামেরা, ডিজিটাল ক্যামেরা, ডোম ক্যামেরা, বক্স ক্যামেরা ইত্যাদিতে একত্রিত হওয়ার জন্য উপযুক্ত।
1. ইনফ্রারেড বিকিরণ কি?
ইনফ্রারেড থার্মাল ইমেজিং সম্পর্কে কথা বলার সময়, প্রথম জিনিসটি ইনফ্রারেড রেডিয়েশন (IR) সম্পর্কে ভাবতে হবে।ইনফ্রারেড বিকিরণ শক্তির তরঙ্গদৈর্ঘ্য প্রায় 700nm থেকে শুরু হয় এবং প্রায় 1mm পর্যন্ত প্রসারিত হয়।সমস্ত বস্তু ইনফ্রারেড বিকিরণের আকারে একটি নির্দিষ্ট পরিমাণ তাপ নির্গত করে, যা আমাদের কাছে অদৃশ্য, কারণ সমগ্র ইলেক্ট্রোম্যাগনেটিক বর্ণালীতে, খালি চোখ শুধুমাত্র "দৃশ্যমান আলো" দেখতে পারে।
2. ইনফ্রারেড থার্মাল ইমেজার কিভাবে কাজ করে?
ইনফ্রারেড সরঞ্জামের মূল উপাদান হল ইনফ্রারেড থার্মাল ডিটেক্টর, যা সংবেদনশীলভাবে পার্শ্ববর্তী বস্তুর ক্ষুদ্র তাপমাত্রার পার্থক্য সনাক্ত করতে পারে।তারপর, এটি বস্তু থেকে এই বিকিরণ তথ্য সংগ্রহ করে এবং ইমেজিংয়ের জন্য তাপমাত্রার তথ্য আউটপুট করে, যা তাপমাত্রার পার্থক্য তথ্যের উপর ভিত্তি করে।বস্তু যত গরম হয়, তত বেশি ইনফ্রারেড বিকিরণ উৎপন্ন করে।যদি তীব্রতা খুব বেশি হয়, আপনি তাপের মতো অনুভব করতে পারেন।
