xরেজোলিউশন | 640x512 | শক্তি খরচ | 0.8W |
---|---|---|---|
বর্ণালী পরিসীমা | 8~14μm | পিক্সেল পিচ | 12μm |
NETD | ~40mK | চক্রের হার | 25Hz/30Hz |
লক্ষণীয় করা | মাইক্রোবোলোমিটার থার্মাল ক্যামেরা কোর,ওয়াইল্ডলাইফ অবজারভেশন LWIR ক্যামেরা কোর,ক্লিয়ার আনকুলড থার্মাল ক্যামেরা কোর |

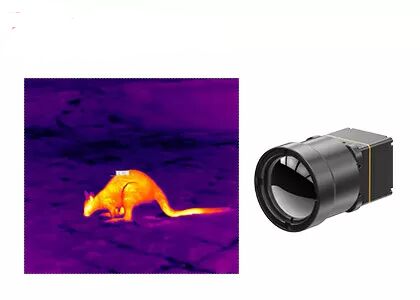

বন্যপ্রাণী পর্যবেক্ষণের জন্য আনকুলড মাইক্রোবোলোমিটার থার্মাল ক্যামেরা কোর
TWIN612 তাপীয় মডিউল গ্লোবাল সেন্সর প্রযুক্তি দ্বারা তৈরি একটি নতুন আগমন পণ্য।640x512/12µm আনকুলড ইনফ্রারেড ক্যামেরা কোর হল একটি অত্যাধুনিক থার্মাল ইমেজিং সেন্সর যা একটি কমপ্যাক্ট, ব্যবহারকারী-বান্ধব প্যাকেজে উচ্চ-মানের ইমেজিং সরবরাহ করে।এই ক্যামেরা কোরটি কাটিং-এজ আনকুলড মাইক্রোবোলোমিটার প্রযুক্তি ব্যবহার করে তৈরি করা হয়েছে, যা প্রচলিত থার্মাল ইমেজিং সিস্টেমের তুলনায় উচ্চতর থার্মাল ইমেজিং কর্মক্ষমতা প্রদান করে।
এর 640x512 পিক্সেল অ্যারে এবং 12µm এর পিক্সেল পিচ সহ, এই ক্যামেরা কোরটি বিস্তৃত অ্যাপ্লিকেশনের জন্য অতি-উচ্চ রেজোলিউশন ইমেজিং ক্ষমতা প্রদান করে।এটি 50 mk-এর কম তাপমাত্রা সংবেদনশীলতা প্রদান করে এবং 14 বিট পর্যন্ত গতিশীল পরিসীমা বৈশিষ্ট্যযুক্ত করে, এমনকি চ্যালেঞ্জিং পরিবেশেও সঠিক এবং বিস্তারিত ইমেজিং নিশ্চিত করে।
TWIN612 থার্মাল মডিউলটির কমপ্যাক্ট ডিজাইন, হালকা ওজনের গঠন এবং 0.8w এর মতো কম পাওয়ার খরচের সুবিধা রয়েছে।উন্নত চিত্র অ্যালগরিদম এবং তাপমাত্রা পরিমাপ ফাংশন সহ, TWIN612 তাপ মডিউল আরও স্থিতিশীল চিত্র এবং সঠিক তাপমাত্রা উপস্থাপন করে।
সিরামিক প্যাকেজিং প্রক্রিয়া ধাতব প্যাকেজিংয়ের অনুরূপ, যা একটি পরিপক্ক ইনফ্রারেড ডিটেক্টর প্যাকেজিং প্রযুক্তি।ধাতব প্যাকেজিংয়ের সাথে তুলনা করে, প্যাকেজ ডিটেক্টরের ভলিউম এবং ওজন ব্যাপকভাবে হ্রাস পাবে।এইভাবে, TWIN612 তাপীয় মডিউলটি সেই শিল্পগুলিতে প্রয়োগ করা যেতে পারে যেগুলির আকার, ওজন এবং শক্তি খরচের উপর কঠোর প্রয়োজনীয়তা রয়েছে।
- মিনি আকার: 25.4 মিমি × 25.4 মিমি × 35 মিমি
- হালকা ওজন: 25g
- সাধারণ NETD<40mk
- শার্প, ক্লিয়ার থার্মাল ইমেজিং
- সাধারণ বিদ্যুৎ খরচ 0.8W হিসাবে কম
মডেল | TWIN612/R |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 640×512 |
পিক্সেল সাইজ | 12μm |
বর্ণালী পরিসীমা | 8~14μm |
সাধারণ NETD | ~40mK |
ইমেজ প্রসেসিং | |
চক্রের হার | 25Hz/30Hz |
শুরুর সময় | 6 সে |
এনালগ ভিডিও | PAL/NTSC |
ডিজিটাল ভিডিও | YUV/BT.656/LVDS/USB2.0 |
ইমেজ ডিসপ্লে | মোট 11টি (হোয়াইট হট/লাভা/আয়রনবো/অ্যাকোয়া/হট আয়রন/মেডিকেল/আর্কটিক/রেইনবো1/রেইনবো2/রেড হট/ব্ল্যাক হট) |
ইমেজ অ্যালগরিদম | NUC/3D/2D/DRC/EE |
বৈদ্যুতিক বিবরণ | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 50পিন_এইচআরএস |
কমিউনিকেশন ইন্টারফেস | RS232/USB2.0 |
সরবরাহ ভোল্টেজ | 4~5.5V |
সাধারণ শক্তি খরচ | 0.8W |
তাপমাত্রা পরিমাপ | |
অপারেটিং তাপমাত্রা বিন্যাস | -10℃~50℃ |
তাপমাত্রা পরিমাপ পরিসীমা | -20℃~150℃, 0℃~550℃ |
তাপমাত্রা পরিমাপের সঠিকতা | ±2℃ বা ±2% এর বেশি |
SDK | উইন্ডোজ/লিনাক্স;ভিডিও স্ট্রিম বিশ্লেষণ এবং ধূসর থেকে তাপমাত্রায় রূপান্তর অর্জন করুন |
শারীরিক বৈশিষ্ট্যাবলী | |
মাত্রা (মিমি) | 25.4×25.4×35 (লেন্স ছাড়া) |
ওজন | 25 গ্রাম (লেন্স ছাড়া) |
পরিবেশগত অভিযোজনযোগ্যতা | |
অপারেটিং তাপমাত্রা | -40℃~+70℃ |
সংগ্রহস্থল তাপমাত্রা | -45℃~+85℃ |
আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
কম্পন | 5.35 গ্রাম, 3 অক্ষ |
শক | হাফ সাইন ওয়েভ, 40g/11ms, 3 অক্ষ, 6 দিক |
অপটিক্স | |
ঐচ্ছিক লেন্স | স্থির আথারমাল: 13 মিমি |
TWIN612/R থার্মাল ইমেজিং মডিউলটি থার্মোগ্রাফি, সিকিউরিটি মনিটরিং, UAV পেলোড, রোবট, ইন্টেলিজেন্ট হার্ডওয়্যার, ADAS, ফায়ারফাইটিং এবং রেসকিউ ক্ষেত্রে প্রয়োগ করা হয়
1. একটি ইনফ্রারেড ডিটেক্টর কিভাবে কাজ করে?
ইনফ্রারেড ডিটেক্টরগুলি ইনফ্রারেড পরিসরে ইলেক্ট্রোম্যাগনেটিক বিকিরণ সংবেদন করে কাজ করে।ইনফ্রারেড ডিটেক্টরের ধরণের উপর নির্ভর করে সনাক্তকরণের সঠিক প্রক্রিয়া পরিবর্তিত হয়।
থার্মাল ডিটেক্টর ইনফ্রারেড বিকিরণ শোষণের কারণে তাপমাত্রা পরিবর্তন পরিমাপ করে কাজ করে।উদাহরণস্বরূপ, মাইক্রোবোলোমিটারগুলি তাপের প্রতি সংবেদনশীল ক্ষুদ্র প্রতিরোধী উপাদানগুলির একটি ম্যাট্রিক্স নিয়ে গঠিত।যখন ইনফ্রারেড বিকিরণ ডিটেক্টর দ্বারা শোষিত হয়, তখন এটি প্রতিরোধক উপাদানের তাপমাত্রা বৃদ্ধি করে, যার ফলে বৈদ্যুতিক প্রতিরোধের পরিবর্তন হয় যা সনাক্ত করা যায় এবং একটি চিত্রে রূপান্তরিত হতে পারে।
অন্যদিকে ফোটন ডিটেক্টর, ইনফ্রারেড বিকিরণ থেকে ফোটনকে বৈদ্যুতিক সংকেতে রূপান্তর করে কাজ করে।দুটি সাধারণ ধরনের ফোটন ডিটেক্টর হল ফটোভোলটাইক ডিটেক্টর এবং ফটোকন্ডাক্টর।ইনফ্রারেড ফোটন শোষিত হলে ফটোভোলটাইক ডিটেক্টর একটি ভোল্টেজ তৈরি করে, যখন ফোটন শোষিত হয় তখন ফটোকন্ডাক্টর তাদের পরিবাহিতা বাড়ায়।
ইনফ্রারেড ডিটেক্টরগুলি অন্যান্য সনাক্তকরণ প্রক্রিয়াগুলিও ব্যবহার করতে পারে, যেমন পাইরোইলেকট্রিসিটি, যেখানে তাপমাত্রার পরিবর্তনগুলি একটি উপাদানে চার্জ প্ররোচিত করে, বা তাপবিদ্যুৎ প্রভাব, যেখানে দুটি উপাদানের মধ্যে তাপমাত্রার পার্থক্য একটি ভোল্টেজ তৈরি করে।
ইনফ্রারেড ডিটেক্টর থেকে আউটপুট সংকেত প্রক্রিয়া করা যেতে পারে এবং একটি চিত্র হিসাবে প্রদর্শিত হতে পারে, যা বিভিন্ন উদ্দেশ্যে ব্যবহার করা যেতে পারে, যেমন চিকিৎসা বা শিল্প অ্যাপ্লিকেশনগুলিতে তাপীয় ইমেজিং, পরিবেশের রিমোট সেন্সিং এবং নিরাপত্তা ব্যবস্থায় তাপীয় স্ক্যানিং।
