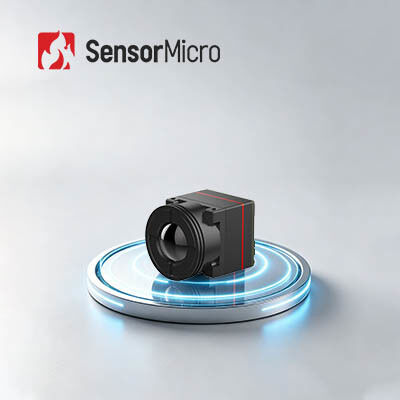

640x512 রেজোলিউশন এবং 12μm পিক্সেল পিচ সহ কমপ্যাক্ট এবং লাইটওয়েট ডিজাইন আনকুলড ইনফ্রারেড ক্যামেরা কোর

  • Compact & Lightweight Design Uncooled Infrared Camera Core with 640x512 Resolution and 12μm Pixel Pitch
উৎপত্তি স্থল উহান, হুবেই প্রদেশ, চীন
পরিচিতিমুলক নাম SensorMicro
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার iTL612 প্রো
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য আলোচনা সাপেক্ষ
পরিশোধের শর্ত এল/সি, টি/টি
পণ্যের বিবরণ
রেজোলিউশন 640x512 ফ্রেম রেট 25/30Hz/50Hz
বর্ণালী পরিসীমা 8~14μm শক্তি খরচ 0.5W
সাধারণ NETD ≤40mK পিক্সেল পিচ 12μm
বিশেষভাবে তুলে ধরা

ডিজিটাল ভিডিও আনকুলড ইনফ্রারেড ক্যামেরা

,

640x512 আনকুলড ইনফ্রারেড ক্যামেরা

,

আনকুলড ইনফ্রারেড ক্যামেরা কোর 12um
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
কমপ্যাক্ট & লাইটওয়েট ডিজাইন আনকুলড ইনফ্রারেড ক্যামেরা কোর 640x512 12μm
ক্ষুদ্র তাপ ইমেজিং কোরগুলির জন্য শিল্প SWaP স্ট্যান্ডার্ড পুনরায় সংজ্ঞায়িত করে, iTL612Pro অতি ক্ষুদ্র ইনফ্রারেড ক্যামেরা কোর অতি কমপ্যাক্ট আকার, অতি হালকা ওজন,কম শক্তি খরচ এবং উচ্চ সংজ্ঞা চিত্রএটি একটি উচ্চ-শেষ 640×512/12μm ওয়েফার-লেভেল ডিটেক্টর এবং আপগ্রেড ইমেজ অপ্টিমাইজেশান অ্যালগরিদম দিয়ে নির্মিত, এটি একই আকারের পণ্যগুলির চেয়ে অনেক বেশি পেশাদার-গ্রেড তাপ ইমেজিং কর্মক্ষমতা সরবরাহ করে।
ঐতিহ্যগত ইনফ্রারেড কোরগুলির আকার এবং ওজন সীমাবদ্ধতা ভেঙে, এর 17.3 মিমি বর্গক্ষেত্র ক্রস-সেকশন এবং 13.7g অতি হালকা শরীরটি সিস্টেম সমাবেশ বাধা এবং কাঠামোগত বোঝা ব্যাপকভাবে হ্রাস করে।অতি-নিম্ন শক্তি খরচ এবং অত্যন্ত প্রসারিত উন্নয়ন ইন্টারফেসের সাথে যুক্ত, এটি শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশন ক্ষেত্রের একাধিককে আচ্ছাদন করে আরও বহনযোগ্য, ক্ষুদ্রীকৃত এবং উচ্চ-কার্যকারিতা ইনফ্রারেড তাপ চিত্রণ পণ্য বিকাশের জন্য উদ্যোগগুলিকে ক্ষমতায়িত করে।
প্রধান বৈশিষ্ট্য
তুলনামূলক হালকা এবং ন্যূনতম লোড
  • অতি-ছোট আকারঃ 17.3×17.3×23.4 মিমি (9.1 মিমি লেন্স সহ)
  • অতি-হালকা ওজনঃ ১৩.৭±০.৫ গ্রাম (৯.১ মিমি লেন্স সহ)
  • অতি-নিম্ন শক্তি খরচঃ 0.5W পর্যন্ত কম
স্পষ্ট চিত্রের সাথে মূলধারার এফপিএ
  • ৬৪০x৫১২ বিস্তৃত সংহতকরণের জন্য রেজোলিউশন
  • উন্নত চিত্র স্পষ্টতাঃ উন্নত চিত্র মানের জন্য একাধিক নতুন প্রজন্মের চিত্র অ্যালগরিদম
সহজ উন্নয়ন ও নিরবচ্ছিন্ন সংহতকরণ
  • বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্প অনুসারে একাধিক লেন্স বিকল্প উপলব্ধ
  • একাধিক চিত্র আউটপুট ইন্টারফেস সমর্থন করেঃ DVP8, LVDS, MIPI, USB 2।0, এবং বিটি।656
  • সিরিয়াল পোর্ট নিয়ন্ত্রণ সহ RAW/YUV/Matrix-TEMP ডেটা আউটপুট
প্রোডাক্ট স্পেসিফিকেশন
মডেল iTL612Pro
আইআর ডিটেক্টর ইন্ডিকেটর
সংবেদনশীল উপাদান VOx
রেজোলিউশন ৬৪০×৫১২
পিক্সেলের আকার ১২ মাইক্রোমিটার
বর্ণালী প্রতিক্রিয়া 8μm ~ 14μm
সাধারণ NETD ≤40mK
চিত্র প্রক্রিয়াকরণ
ডিজিটাল ফ্রেম রেট ২৫/৩০ হার্জ/৫০ হার্জ
স্টার্ট আপ সময় ≤ ৫ সেকেন্ড
ডিজিটাল ভিডিও RAW/YUV/Matrix-TEMP
ইমেজ অ্যালগরিদম NUC/3DNR/DNS/DRC/EE
চিত্র প্রদর্শন 10 ((কালো গরম/সাদা গরম/ছদ্ম রঙ)
বৈদ্যুতিক
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস 30Pin_HRS ইন্টারফেসঃDF40C-30DP-0.4V ((51)
এমআইপিআই বহিরাগত ইন্টারফেস 34Pin_Panasonic সংযোগকারী ইন্টারফেসঃAXE634124
যোগাযোগ ইন্টারফেস টিটিএল-২৩২/ইউএসবি২।0
ডিজিটাল ভিডিও ইন্টারফেস DVP8/LVDS/MIPI/USB2.0/BT।656
সরবরাহ ভোল্টেজ 4.২-৫.৫ ভোল্ট
সাধারণ বিদ্যুৎ খরচ 0.5W
যান্ত্রিক
আকার (লেন্স সহ) 17.3×17.3×23.4 (9.1 মিমি লেন্স)
17.৩×১৭.৩×৩০.২ (১৩ মিমি লেন্স)
17.৩×১৭.৩×৩৮ (২৫ মিমি লেন্স)
17.3×17.3×54 (45 মিমি লেন্স)
ওজন (লেন্স সহ) 13.7±0.5g (9.1 মিমি লেন্স)
20±0.5g (13 মিমি লেন্স)
27.3±0.5g (25 মিমি লেন্স)
৫১±০.৫ গ্রাম (৪৫ মিমি লেন্স)
পরিবেশগত অভিযোজন
অপারেটিং তাপমাত্রা -৪০°সি~+৭০°সি
সংরক্ষণ তাপমাত্রা -৪৫°সি~+৮৫°সি
আর্দ্রতা ৫% থেকে ৯৫% পর্যন্ত, অ-কন্ডেনসিং
কম্পন সাইনাল কম্পন, ফ্রিকোয়েন্সিঃ 10HZ150HZ10HZ, পিক মানঃ 0.15mm, অক্ষীয় দিকঃ X, স্থায়িত্ব সময়ঃ 8min/অক্ষ, চক্রঃ 2 বার
প্রভাব অর্ধ সাইনস ওয়েভ, 30g/11ms, প্রভাব দিক X অক্ষ, 3 বার
সার্টিফিকেশন ROHS2.0/REACH
অপটিক্যাল লেন্স ফিক্সড ফোকাস এথার্মালঃ 9.1/13/25/45 মিমি
শিল্প অ্যাপ্লিকেশন
আইটিএল ৬১২ প্রো থার্মাল ইমেজিং মডিউল বনজাহাজে আগুন লাগানো, বিদ্যুৎ রক্ষণাবেক্ষণ, ফোটোভোলটাইক পরিদর্শন, নিরাপত্তা পর্যবেক্ষণ, পরিধানযোগ্য ডিভাইস, পোর্টেবল ডিভাইস ইত্যাদি ক্ষেত্রে ব্যবহার করা যেতে পারে।
আমাদের সম্বন্ধে
আমাদের দৃষ্টিভঙ্গি:সংবেদনের সীমানা অতিক্রম করা এবং মানুষকে তাদের চারপাশের জগতের সাথে সংযুক্ত করার উপায়কে রূপান্তর করা।
আমাদের মিশন:ইনফ্রারেড সেন্সিং প্রযুক্তির শক্তি ব্যবহার করে বিশ্বব্যাপী শিল্পকে রূপান্তরিত করা, স্মার্ট সিদ্ধান্ত গ্রহণ, নিরাপদ পরিবেশ এবং আরও সংযুক্ত ভবিষ্যৎ সম্ভব করা।
আমাদের মূল্যঃউন্নত ইনফ্রারেড প্রযুক্তি তৈরি করতে যা পৃথিবীকে আরও ভাল জায়গা করে তুলবে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1. ঠান্ডা না হওয়া ইনফ্রারেড ডিটেক্টরগুলির সুবিধা কী?
Uncooled ইনফ্রারেড ফোকাল প্লেন ডিটেক্টর ঠান্ডা ডিভাইস প্রয়োজন হয় না, এটি রুম তাপমাত্রায় কাজ করতে পারেন এবং দ্রুত শুরু, কম শক্তি খরচ, ছোট আকার, হালকা ওজন, দীর্ঘ জীবন সুবিধা আছে,কম খরচে ইত্যাদি.
2আপনার অ্যাপ্লিকেশনের জন্য একটি ইনফ্রারেড ডিটেক্টর / তাপীয় মডিউল সম্পর্কে কী কী বিবেচনা করা উচিত?
• ডিটেক্টরের রেজোলিউশন
• পিক্সেলের আকার
• NETD
• ছবির গুণমান
• লেন্সের বিকল্প
• বিদ্যুৎ খরচ
• আকার এবং ওজন
• যান্ত্রিক ও বৈদ্যুতিক ইন্টারফেস
• বাজেট
3ইনফ্রারেড ডিটেক্টর রেজোলিউশন কি?
উচ্চতর রেজোলিউশন মানে আরো পর্যবেক্ষণ এবং তাপমাত্রা পরিমাপ পয়েন্ট, এইভাবে বৃহত্তর দূরত্বে ছোট লক্ষ্য পর্যবেক্ষণ এবং পরিমাপ করা যেতে পারে।সাধারণত ইনফ্রারেড থার্মাল ইমেজিং এর রেজোলিউশন 256x192 এর মধ্যে থাকে, ৩৮৪x২৮৮, ৬৪০x৫১২, ৮০০x৬০০, ১০২৪x৭৬৮, ১২৮০x১০২৪ ইত্যাদি।
4. দৃষ্টি ক্ষেত্র (FOV)
এটি ইনফ্রারেড থার্মাল ইমেজারের অপটিক্যাল সিস্টেম দ্বারা পর্যবেক্ষণ করা বস্তুর স্পেসের দ্বি-মাত্রিক দৃষ্টিভঙ্গি বোঝায়। উদাহরণস্বরূপ অনুভূমিক FOV গ্রহণ করে,অনুমান করা হচ্ছে যে ডিটেক্টর অ্যারে আকার A × B, পিক্সেলের আকার d, এবং লেন্সের ফোকাল দৈর্ঘ্য f, তারপর অনুভূমিক FOV কোণ θ=2×acrtan (A×d/2f) । ডিটেক্টর অ্যারে এবং পিক্সেলের আকার নির্বাচন করার পরে,দৃষ্টি ক্ষেত্র শুধুমাত্র অপটিক্যাল সিস্টেমের ফোকাস দৈর্ঘ্য সঙ্গে পরিবর্তন: দীর্ঘ ফোকাস দৈর্ঘ্যের সাথে, দৃষ্টি ক্ষেত্রটি আরও সংকীর্ণ হবে; সংক্ষিপ্ত ফোকাস দৈর্ঘ্যের সাথে, দৃষ্টি ক্ষেত্রটি আরও প্রশস্ত হবে।
