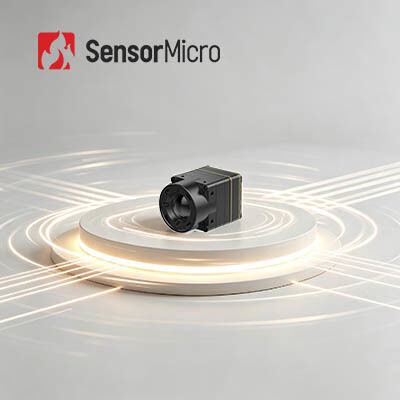

640x512 রেজোলিউশন 8μm পিক্সেল পিচ এবং ≤30mK NETD আনকুলড LWIR ইনফ্রারেড ডিটেক্টর সহ তাপীয় ক্যামেরা কোর

  • Thermal Camera Core with 640x512 Resolution 8μm Pixel Pitch and ≤30mK NETD Uncooled LWIR Infrared Detector
উৎপত্তি স্থল উহান, হুবেই প্রদেশ, চীন
পরিচিতিমুলক নাম SensorMicro
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার iTL608
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য আলোচনা সাপেক্ষ
পরিশোধের শর্ত টি/টি
পণ্যের বিবরণ
ফ্রেম রেট 30/50Hz রেজোলিউশন 640x512
শক্তি খরচ 0.4W সাধারণ NETD ≤30mK
সরবরাহ ভোল্টেজ 4-5.5V পিক্সেল পিচ 8μm
বিশেষভাবে তুলে ধরা

ওয়েফার লেভেল ড্রোন থার্মাল ক্যামেরা

,

আনকুলড ড্রোন থার্মাল ক্যামেরা 640x512

,

IR ক্যামেরা কোর 12um
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
Uncooled 640x512/8μm ওয়েফার লেভেল প্যাকেজ ইনফ্রারেড ডিটেক্টর সহ থার্মাল ক্যামেরা কোর
পণ্য ওভারভিউ

iTL608 হল একটি উচ্চ-পারফরম্যান্স VOx আনকুলড LWIR থার্মাল ক্যামেরা কোর যা শিল্প-নেতৃস্থানীয় ইন্টিগ্রেশন এবং স্থিতিশীলতা সহ। মাত্রিকভাবে, এটিতে 13 × 13 × 18.3 মিমি একটি কম্প্যাক্ট আকার এবং মোট ওজন 6.7 ±1.5 গ্রাম (6 মিমি লেন্স অন্তর্ভুক্ত), পোর্টেবল সিস্টেমের জন্য পেলোড এবং স্থান দখলকে কম করে। ইমেজিং পারফরম্যান্সের ক্ষেত্রে, এটি 640 × 512 নেটিভ রেজোলিউশন সহ একটি 8μm অতি-সূক্ষ্ম পিক্সেল সেন্সর ব্যবহার করে এবং ≤30mK এর একটি অতি-নিম্ন NETD অর্জন করে, যা 8-14μm LWIR স্পেকটে পরিবেষ্টিত লক্ষ্য সনাক্তকরণের জন্য অসামান্য তাপমাত্রা বৈষম্যের ক্ষমতা প্রদান করে। ইন্টিগ্রেটেড NUC অ-অভিন্নতা সংশোধন এবং 3DNR 3D শব্দ কমানোর অ্যালগরিদমগুলি কার্যকরভাবে ইমেজ সমতলতা অপ্টিমাইজ করে এবং ইমেজ আর্টিফ্যাক্টগুলিকে দমন করে। উন্নয়ন সামঞ্জস্যের জন্য, এটি ঐচ্ছিক অপটিক্যাল লেন্স, একাধিক ভিডিও আউটপুট ইন্টারফেস (MIPI/USB 2.0/BT.656), RAW/YUV ডুয়াল ডেটা আউটপুট, এবং সিরিয়াল/I2C কন্ট্রোল প্রোটোকল, শিল্প ও বাণিজ্যিক তাপীয় ইমেজিং সিস্টেমের জন্য দক্ষ কাস্টমাইজেশন এবং একীকরণের সুবিধা প্রদান করে।

প্রধান বৈশিষ্ট্য
  • চরম লাইটওয়েট ডিজাইন
    13 × 13 × 18.3 মিমি কমপ্যাক্ট আকার এবং 6.7 ±1.5 গ্রাম ওজন (6 মিমি লেন্স সহ)
    এর ক্লাসে একীকরণের সর্বোচ্চ স্তরের মধ্যে
  • উচ্চ সংবেদনশীলতা, সুনির্দিষ্ট সনাক্তকরণ
    640 × 512 রেজোলিউশন সহ 8μm অতি-ছোট পিক্সেল আকার, সূক্ষ্ম বিশদ এবং পরিষ্কার ছবি সরবরাহ করে
    সাধারণ NETD ≤ 30mK, সূক্ষ্ম তাপমাত্রার পার্থক্যগুলির নির্ভরযোগ্য সনাক্তকরণ সক্ষম করে
  • সরলীকৃত উন্নয়ন, দ্রুত ইন্টিগ্রেশন
    একাধিক অপটিক্যাল লেন্স বিকল্প বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য উপলব্ধ
    MIPI/USB 2.0/BT.656 সহ একাধিক ইমেজ আউটপুট ইন্টারফেস সমর্থন করে
    সিরিয়াল পোর্ট/I2C এর মাধ্যমে নিয়ন্ত্রণ সহ RAW এবং YUV ইমেজ ডেটা আউটপুট
পণ্য বিশেষ উল্লেখ
মডেল iTL608
আইআর ডিটেক্টর সূচক
সংবেদনশীল উপাদান VOx
রেজোলিউশন 640×512
পিক্সেল সাইজ 8μm
বর্ণালী প্রতিক্রিয়া 8μm ~ 14μm
সাধারণ NETD ≤30mK
ইমেজ প্রসেসিং
ডিজিটাল ফ্রেম রেট 30/50Hz
শুরুর সময় ≤6s
ডিজিটাল ভিডিও RAW/YUV/TMP
ইমেজ অ্যালগরিদম NUC/3DNR/DNS/DRC/EE
ইমেজ ডিসপ্লে 10 প্রকার (হোয়াইট হট/লাভা/লোহা লাল/গরম লোহা/মেডিকেল/আর্কটিক/রেইনবো 1/রেইনবো 2/টিন্ট/ব্ল্যাক হট)
পিসি সফটওয়্যার
সফটওয়্যার মডিউল নিয়ন্ত্রণ এবং ভিডিও প্রদর্শন
বৈদ্যুতিক
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস 34Pin_Connector ইন্টারফেস: BP04SD-34-0065-R0
কমিউনিকেশন ইন্টারফেস TTL-232/USB2.0/I2C
ডিজিটাল ভিডিও ইন্টারফেস MIPI/USB2.0/BT.656
সরবরাহ ভোল্টেজ 4-5.5V
সাধারণ শক্তি খরচ 0.4W
যান্ত্রিক
আকার (লেন্স সহ) 6 মিমি লেন্স সহ: 13 × 13 × 18.3 মিমি (লেন্সের বাইরের ব্যাস Φ12.3 মিমি)
8.7 মিমি লেন্স সহ: 13 × 13 × 19.8 মিমি (লেন্সের বাইরের ব্যাস Φ15.6 মিমি)
16.7 মিমি লেন্স সহ: 13 × 13 × 27.9 মিমি (লেন্সের বাইরের ব্যাস Φ22.2 মিমি)
30 মিমি লেন্স সহ: 13 × 13 × 39 মিমি (লেন্সের বাইরের ব্যাস Φ36 মিমি)
ওজন (লেন্স সহ) 6.7±1.5g (6mm লেন্স)
7.5±1.5g (8.7mm লেন্স)
17±1.5g (16.7 মিমি লেন্স)
42.7±1.5g (30mm লেন্স)
পরিবেশগত অভিযোজনযোগ্যতা
অপারেটিং তাপমাত্রা -40℃~+70℃
স্টোরেজ তাপমাত্রা -45℃~+85℃
আর্দ্রতা 5%~95%, নন-কন্ডেন্সিং
কম্পন 5.35grms, এলোমেলো কম্পন, 3-অক্ষ
প্রভাব হাফ সাইন ওয়েভ, 40g/11ms, ইমপ্যাক্ট ডিরেকশন X অক্ষ, 3 বার
সার্টিফিকেশন ROHS2.0/রিচ
অপটিক্যাল লেন্স ফিক্সড ফোকাস অ্যাথারমাল: 6/8.7/16.7/30 মিমি
শিল্প অ্যাপ্লিকেশন
iTL612R প্রো থার্মাল ইমেজিং মডিউলটি বন অগ্নিনির্বাপক, পাওয়ার রক্ষণাবেক্ষণ, ফটোভোলটাইক পরিদর্শন, নিরাপত্তা পর্যবেক্ষণ, পরিধানযোগ্য ডিভাইস, পোর্টেবল ডিভাইস ইত্যাদি ক্ষেত্রে ব্যবহার করা যেতে পারে।
আমাদের পণ্য লাইন
উচ্চ সংবেদনশীলতা এবং চমৎকার কর্মক্ষমতা
ইনফ্রারেড শিল্পে বিশ্ব-নেতৃস্থানীয় প্রযুক্তি
বিভিন্ন ইনফ্রারেড ডিটেক্টর উপলব্ধ
বিভিন্ন বিন্যাস এবং পিক্সেল আকারে উভয়ই ঠাণ্ডা এবং ঠান্ডা আইআর ডিটেক্টর
দ্রুত ডেলিভারি নিশ্চিত করতে ভলিউম উত্পাদন
লক্ষ লক্ষ ডিটেক্টর পর্যন্ত বার্ষিক উত্পাদন ক্ষমতা সহ তিনটি উত্পাদন লাইন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
ইনফ্রারেড থার্মাল ইমেজিং কি?
প্রকৃতিতে, যে সমস্ত বস্তুর তাপমাত্রা পরম শূন্য (- 273 ℃) এর চেয়ে বেশি তারা ইনফ্রারেড রশ্মি বিকিরণ করতে পারে। ইনফ্রারেড ক্যামেরা ডিটেক্টর ব্যবহার করে লক্ষ্য এবং পটভূমির মধ্যে ইনফ্রারেড বিকিরণ তাপমাত্রার পার্থক্য পরিমাপ করে, আপনি বিভিন্ন ইনফ্রারেড ছবি পেতে পারেন, যেগুলিকে তাপীয় ছবিও বলা হয়।
ইনফ্রারেড ডিটেক্টর কিভাবে কাজ করে?
লক্ষ্য দ্বারা নির্গত ইনফ্রারেড বিকিরণ তাপ আবিষ্কারকের সেন্সিং রেঞ্জে প্রবেশ করে, তারপরে ইনফ্রারেড ডিটেক্টর বিভিন্ন তীব্রতার বিকিরণ সংকেতকে সংশ্লিষ্ট বৈদ্যুতিক সংকেতে রূপান্তর করে এবং তারপরে পরিবর্ধন এবং ভিডিও প্রক্রিয়াকরণের মাধ্যমে ইনফ্রারেড চিত্র তৈরি করে যা খালি চোখে দেখা যায়।
শীতল ইনফ্রারেড ডিটেক্টরের সুবিধা কী কী?
শীতল ইনফ্রারেড ফোকাল প্লেন ডিটেক্টর কম তাপমাত্রায় কাজ করে যা একটি ডিটেক্টর ডিওয়ার কুলার (ডিডিসি) দ্বারা সরবরাহ করা হয়। এটির উচ্চ সংবেদনশীলতা রয়েছে এবং এটি শীতল ইনফ্রারেড ডিটেক্টরের চেয়ে আরও সূক্ষ্ম তাপমাত্রার পার্থক্যকে আলাদা করতে পারে। এটি দশ কিলোমিটারেরও বেশি দূরত্বের একটি খুব দীর্ঘ পরিসরে বস্তু সনাক্ত করতে, সনাক্ত করতে এবং সনাক্ত করতে পারে। ঠাণ্ডা ডিটেক্টরের গঠন খুবই জটিল যার ফলে আনকুলড ডিটেক্টরের তুলনায় তুলনামূলকভাবে বেশি খরচ হয়।
