1280×1024 রেজোলিউশন 8μm পিক্সেল আকার 30mK NETD আনকুলড থার্মাল ইমেজিং ক্যামেরা মডিউল উচ্চ সংজ্ঞা

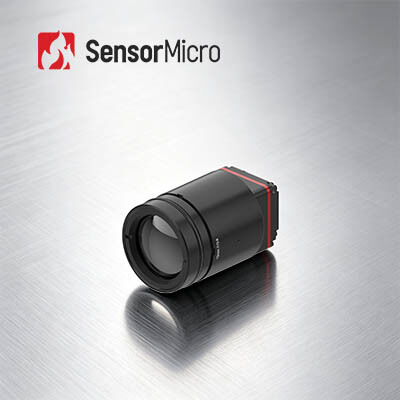

  • 1280×1024 Resolution 8μm Pixel Size 30mK NETD Uncooled Thermal Imaging Camera Module High Definition
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম SensorMicro
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার iTL1208
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য আলোচনা সাপেক্ষ
পরিশোধের শর্ত টি/টি
পণ্যের বিবরণ
রেজোলিউশন 1280x1024 / 8μm ক্যামেরা লেন্স একাধিক উপলব্ধ
চিত্র অ্যালগরিদম NUC/3DNR/DNS/DRC/EE NETD ≤30mK
বর্ণালী পরিসীমা 8~14μm LW ডিজিটাল ভিডিও ইন্টারফেস MIPI-CSI
বিশেষভাবে তুলে ধরা

ইনফ্রারেড ক্যামেরা মডিউল 640x512

,

UAV পেলোড ইনফ্রারেড ক্যামেরা মডিউল
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
1280×1024 / 8μm আনকুলড থার্মাল ইমেজিং ক্যামেরা মডিউল হাই ডেফিনিশন
পণ্য ওভারভিউ

আমরা আমাদের iTL1208 থার্মাল ইমেজিং মডিউল, iTL1208 8μm মেগাপিক্সেল ইনফ্রারেড ক্যামেরা কোর, কম SWaP এবং উচ্চ-খরচ-পারফরম্যান্স তাপীয় উপাদানগুলিতে ফোকাস করে বিশ্বব্যাপী ক্রেতাদের জন্য বিশেষভাবে ডিজাইন করা সুপারিশ করতে পেরে আনন্দিত। এই কমপ্যাক্ট মডিউলটিতে 22.6×22.6×34.5mm সামগ্রিক আকার এবং 35.7g নেট ওজন একটি স্ট্যান্ডার্ড 12mm লেন্সের সাথে রয়েছে, যা এটিকে বিদেশের মূলধারার হ্যান্ডহেল্ড এবং মোবাইল শেষ পণ্যগুলির জন্য অত্যন্ত অভিযোজিত করে তোলে।

এটি বিল্ট-ইন ইমেজ টিউনিং অ্যালগরিদমের সাহায্যে 30mK NETD এবং তীক্ষ্ণ 1280×1024 HD থার্মাল ইমেজ সহ অসামান্য তাপীয় সংবেদনশীলতা প্রদান করে। সমস্ত স্ট্যান্ডার্ড শিল্প ইন্টারফেস সংরক্ষিত: MIPI CSI, ডুয়াল RAW/YUV ডেটা আউটপুট এবং সিরিয়াল/I2C নিয়ন্ত্রণ চ্যানেল। আমরা আপনার স্থানীয় পণ্য সমাবেশ এবং বাজার লঞ্চের জন্য নমুনা পরীক্ষা, ছোট-ব্যাচ ট্রায়াল অর্ডার এবং সম্পূর্ণ আন্তঃসীমান্ত প্রযুক্তিগত নির্দেশিকা সমর্থন করি।

প্রধান বৈশিষ্ট্য
  • চরম লাইটওয়েট ডিজাইন
    22.6×22.6×34.5mm এর কম্প্যাক্ট সাইজ এবং 35.7g ওজন (একটি 12mm লেন্স সহ)
    এর ক্লাসে একীকরণের সর্বোচ্চ স্তরের মধ্যে
  • উচ্চ সংবেদনশীলতা, সুনির্দিষ্ট সনাক্তকরণ
    1280×1024 রেজোলিউশন সহ 8μm অতি-ছোট পিক্সেল আকার, সূক্ষ্ম বিশদ এবং পরিষ্কার ছবি সরবরাহ করে
    সাধারণ NETD ≤ 30mK, সূক্ষ্ম তাপমাত্রার পার্থক্যগুলির নির্ভরযোগ্য সনাক্তকরণ সক্ষম করে
  • সরলীকৃত উন্নয়ন, দ্রুত ইন্টিগ্রেশন
    একাধিক অপটিক্যাল লেন্স বিকল্প বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য উপলব্ধ
    MIPI CSI ইমেজ আউটপুট ইন্টারফেস সমর্থন করে
    সিরিয়াল পোর্ট/I2C এর মাধ্যমে নিয়ন্ত্রণ সহ RAW এবং YUV ইমেজ ডেটা আউটপুট
পণ্য বিশেষ উল্লেখ
মডেল iTL1208
আইআর ডিটেক্টর সূচক সংবেদনশীল উপাদান: VOx
রেজোলিউশন: 1280×1024
পিক্সেল আকার: 8μm
বর্ণালী প্রতিক্রিয়া: 8μm ~ 14μm
সাধারণ NETD: ≤30mK
ইমেজ প্রসেসিং ডিজিটাল ফ্রেম রেট: 25/30Hz
শুরুর সময়: ≤6s
ডিজিটাল ভিডিও: RAW/YUV
ছবির অ্যালগরিদম: NUC/3DNR/DNS/DRC/EE
চিত্র প্রদর্শন: 10 প্রকার (হোয়াইট হট/লাভা/লোহা লাল/গরম লোহা/মেডিকেল/আর্কটিক/রেইনবো 1/রেইনবো 2/টিন্ট/ব্ল্যাক হট)
পিসি সফটওয়্যার মডিউল নিয়ন্ত্রণ এবং ভিডিও প্রদর্শন
বৈদ্যুতিক স্ট্যান্ডার্ড বাহ্যিক ইন্টারফেস: 34Pin_Connector ইন্টারফেস: BP04SD-34-0065-R0
যোগাযোগ ইন্টারফেস: TTL-232/I2C
ডিজিটাল ভিডিও ইন্টারফেস: MIPI-CSI
সরবরাহ ভোল্টেজ: 4.5-5.5V
সাধারণ শক্তি খরচ: 1W
যান্ত্রিক আকার (লেন্স সহ):
• 5 মিমি লেন্স সহ: 22.6 মিমি × 22.6 মিমি × 50 মিমি (লেন্সের বাইরের ব্যাস Φ37 মিমি)
• 10 মিমি লেন্স সহ: 22.6 মিমি × 22.6 মিমি × 45.3 মিমি (লেন্সের বাইরের ব্যাস Φ33 মিমি)
• 12 মিমি লেন্স সহ: 22.6 মিমি × 22.6 মিমি × 34.5 মিমি (লেন্সের বাইরের ব্যাস Φ26.6 মিমি)
• 17 মিমি লেন্স সহ: 22.6 মিমি × 22.6 মিমি × 35.4 মিমি (লেন্সের বাইরের ব্যাস Φ27 মিমি)
• 25 মিমি লেন্স সহ: 22.6 মিমি × 22.6 মিমি × 44.2 মিমি (লেন্সের বাইরের ব্যাস Φ33 মিমি)
• 35 মিমি লেন্স সহ: 22.6 মিমি × 22.6 মিমি × 50.9 মিমি (লেন্সের বাইরের ব্যাস Φ43.2 মিমি)

ওজন (লেন্স সহ):
• 85.5±4.5g (5 মিমি লেন্স সহ)
• 70.5±3.6g (10mm লেন্স সহ)
• 35.7±2g (12mm লেন্স সহ)
• 40.7±2.1g (17mm লেন্স সহ)
• 71.0±3.6g (25mm লেন্স সহ)
• 110±5.5g (35mm লেন্স সহ)
পরিবেশগত অভিযোজনযোগ্যতা অপারেটিং তাপমাত্রা: -40℃~+70℃
স্টোরেজ তাপমাত্রা: -45℃~+85℃
আর্দ্রতা: 5%~95%, নন-কন্ডেন্সিং
কম্পন: 5.35grms, এলোমেলো কম্পন, 3-অক্ষ
প্রভাব: হাফ সাইন ওয়েভ, 40g/11ms, প্রভাব দিক X অক্ষ, 3 বার
সার্টিফিকেশন: ROHS2.0/REACH
অপটিক্যাল লেন্স: ফিক্সড ফোকাস অ্যাথারমাল: 5/10/12/17/25/35 মিমি
শিল্প অ্যাপ্লিকেশন
  • বন অগ্নিনির্বাপণ
  • পাওয়ার রক্ষণাবেক্ষণ
  • ফটোভোলটাইক পরিদর্শন
  • নিরাপত্তা পর্যবেক্ষণ
  • পরিধানযোগ্য ডিভাইস
  • পোর্টেবল ডিভাইস
পণ্যের সুবিধা
  • বিভিন্ন পণ্য পোর্টফোলিও
    ইনফ্রারেড ডিটেক্টর, ক্যামেরা কোর, এবং বিভিন্ন ইন্টিগ্রেশন প্রয়োজনীয়তা পূরণের জন্য মডিউল সহ বিস্তৃত পণ্য বিন্যাস।
  • সমৃদ্ধ পণ্য বৈচিত্র্য
    একাধিক অ্যারে রেজোলিউশন, পিক্সেল আকার, ওয়েভব্যান্ড এবং লেন্স বিকল্প সমন্বয় বিভিন্ন অ্যাপ্লিকেশনের জন্য আরও নমনীয়তা প্রদান করে।
  • অসামান্য কর্মক্ষমতা
    পরিষ্কার ইমেজিং, কমপ্যাক্ট আকার, কম শক্তি খরচ, উচ্চ সংবেদনশীলতা, এবং শক্তিশালী নির্ভরযোগ্যতা—পরিবেশগত চ্যালেঞ্জের বিস্তৃত পরিসরের অধীনে সম্পাদন করার জন্য ডিজাইন করা হয়েছে।
  • সহজ ইন্টিগ্রেশন
    একাধিক ইন্টারফেস বিকল্পগুলি একীকরণকে সহজ করে তোলে এবং একাধিক অ্যাপ্লিকেশন ক্ষেত্র জুড়ে দ্রুত বিকাশ সক্ষম করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
ডিআরআই রেঞ্জ কি?
এটি দূরত্ব পরিমাপের একটি মাধ্যম যেখানে একটি ইনফ্রারেড ডিটেক্টর নির্দিষ্ট লক্ষ্যের একটি চিত্র তৈরি করতে পারে এবং সনাক্তকরণ পরিসর, স্বীকৃতি পরিসর, সনাক্তকরণ পরিসরে বিভক্ত করা যেতে পারে।

ডি (ডিটেকশন): ব্যাকগ্রাউন্ড থেকে কোন বস্তুকে আলাদা করার ক্ষমতা
R (স্বীকৃতি): বস্তুর শ্রেণিবদ্ধ করার ক্ষমতা (প্রাণী, মানুষ, যানবাহন, নৌকা …)
আমি (শনাক্তকরণ): বস্তুটিকে বিশদভাবে বর্ণনা করার ক্ষমতা (টুপি সহ একজন মানুষ, একটি হরিণ, একটি জিপ …)

জনসনের মানদণ্ড অনুসারে, যখন ডিআরআই দূরত্বে লক্ষ্য বিশদ দৃশ্যমান হওয়ার সম্ভাবনা 50% হয়, তখন লক্ষ্যের ন্যূনতম সংখ্যা লাইন জোড়া হয় 1:3:6 (বা 1:4:8), এবং সংশ্লিষ্ট ন্যূনতম পিক্সেল সংখ্যা 2:6:12 (বা 2:8:16)।

ধরে নিই যে লক্ষ্য ব্যাস হল H, ফোকাল দৈর্ঘ্য হল f, পিক্সেলের আকার হল d, এবং লাইন জোড়ার সংখ্যা হল n, তাহলে দেখার দূরত্ব L=H×f/(2n×d)
