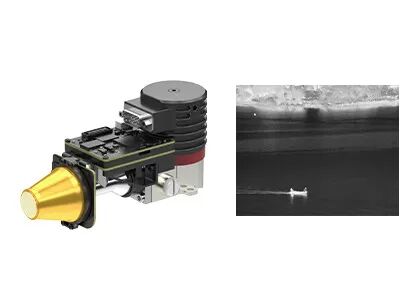

দ্রুত ইন্টিগ্রেশন কুলড আইআর ক্যামেরা কোর EYAS1212 মেগা পিক্সেল 1280x1024 / 12μM
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 1280x1024 | পিক্সেল পিচ | 12μm |
---|---|---|---|
NETD | ≤20mK | বর্ণালী পরিসীমা | 3.7~4.8μm মেগাওয়াট |
আকার | 149x58.5x71 মিমি | চক্রের হার | 1~100Hz সামঞ্জস্যযোগ্য |
লক্ষণীয় করা | EYAS 1212 IR ক্যামেরা কোর,1280x1024 IR ক্যামেরা কোর,12um ইন্টিগ্রেশন কুল্ড ক্যামেরা মডিউল |
দ্রুত ইন্টিগ্রেশনের জন্য EYAS1212 মেগা পিক্সেল 1280x1024 / 12μm MCT MWIR কুল্ড ইনফ্রারেড মডিউল
EYAS1212 হল একটি উচ্চ রেজোলিউশন অ্যানালগ-ডিজিটাল কুল্ড ইনফ্রারেড মডিউল 1280x1024 ফরম্যাট 12μm পিচ IR FPA এর উপর ভিত্তি করে।
এই AD মডিউলটিতে একটি প্রক্সিমিটি বোর্ড রয়েছে যা FPA টাইমিং এবং সংবেদনশীল পাওয়ার সাপ্লাই প্রদান করে।এছাড়াও, ক্যামেরা লিঙ্ক ইন্টারফেস 16 বিট কাঁচা ডেটা আউটপুট করে যা সিস্টেমে ডিটেক্টরের একীকরণকে অত্যন্ত সহজ করে তোলে।
অতএব, EYAS1212 AD মডিউলটি OEM গ্রাহকদের GST C1212M 1280x1024 / 12μm কুল্ড ইনফ্রারেড ডিটেক্টরে দ্রুত গ্রহণযোগ্যতা পরীক্ষা করা, দ্রুত সেকেন্ডারি ডেভেলপমেন্ট শুরু করা এবং কুলড ইনফ্রারেড মডিউল বা সম্পূর্ণ ইনফ্রারেড থার্মাল ক্যামেরা বা ঠান্ডার উপর ভিত্তি করে তাদের বিকাশের সময়কালকে সংক্ষিপ্ত করে তোলে। ইনফ্রারেড ডিটেক্টর।
গ্লোবাল সেন্সর টেকনোলজি ইনফ্রারেড ডিটেক্টর সেন্সর এবং OEM তাপীয় ক্যামেরা কোরের একটি সরবরাহকারী।ইনফ্রারেড থার্মাল ইমেজিং শিল্পে আমাদের 10 বছরেরও বেশি অভিজ্ঞতা রয়েছে।গ্রাহকদের পেশাদার উত্তর দেওয়ার জন্য আমাদের কাছে পেশাদার বিক্রয়োত্তর পরিষেবা দল রয়েছে।কোনো প্রশ্ন বা সমস্যার জন্য, যে কোনো সময় আমাদের সাথে যোগাযোগ করুন, আমরা আপনার উত্তর দিতে প্রথম সময় হবে.
- বিকাশ এবং সংহত করা সহজ
- ক্যামেরালিংক ইন্টারফেস আউটপুট 16 বিট কাঁচা ডেটা, সিরিয়াল পোর্ট কন্ট্রোল
- সমন্বিত কাঠামো, মাত্রা ডিটেক্টরের সাথে সামঞ্জস্যপূর্ণ
- 5V একক সরবরাহ
- উচ্চ গতির মুভিং টার্গেট ক্যাপচার করতে সক্ষম
মডেল | EYAS1212 |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 1280x1024 |
পিক্সেল পিচ | 12μm |
ক্রাইকুলার | RS058F |
বর্ণালী পরিসীমা | 3.7μm~4.8μm মেগাওয়াট |
শীতল করার সময় (25°C) | ≤6 মিনিট |
সর্বোত্তম NETD (20°C) | ≤20mK |
কাজের অবস্থা | |
চক্রের হার | 1~100Hz সামঞ্জস্যযোগ্য |
কাজের অবস্থা | স্ন্যাপশট;ITR/IWR ইন্টিগ্রেশন মোড;উইন্ডোজ মোড;এন্টি-ব্লুমিং |
বৈদ্যুতিক স্পেসিফিকেশন | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | QSH 60 পিন |
ডিজিটাল ভিডিও | ক্যামেরালিংক: আউটপুট 16 বিট কাঁচা ডেটা |
বাহ্যিক সিঙ্ক | CC1: INT/ফ্রেম এক্সটার্নাল সিঙ্ক;CC2: MC এক্সটার্নাল সিঙ্ক |
যোগাযোগ | ক্যামেরালিংক সিরিয়াল পোর্ট: TFG+/-, TC+/-;9600bps |
পাওয়ার সাপ্লাই | 1 চ্যানেল ইমেজিং প্যানেল: 5V 1 চ্যানেল ক্রায়কুলার: 24V |
স্থিতিশীল শক্তি খরচ | 9W |
মাত্রা (মিমি) | 149×58.5×71 |
ওজন | ≤680g |
কাজ তাপমাত্রা | -40°C ~ +60°C |
কম্পনের মাত্রা | কম্পন: GJB যানবাহন-মাউন্ট করা উচ্চ গতির পরিবহন শক: হাফ-সাইন ওয়েভ, 40g 11 ms, 3 অক্ষ 6 দিক প্রতি 3 বার |
EYAS1212 থার্মাল ইমেজিং মডিউলটি রিমোট মনিটরিং সিস্টেম, ফ্লাইট ভিশন এনহ্যান্সমেন্ট সিস্টেম, মাল্টি-সেন্সর পেলোড ইত্যাদির মতো অনেক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
1. ইনফ্রারেড ফোকাল প্লেন অ্যারেগুলির শ্রেণীবিভাগ (FPA)
কুলিং পদ্ধতি অনুসারে, ইনফ্রারেড ফোকাল প্লেন অ্যারেকে শীতল এবং শীতল না হওয়া তাপীয় ইমেজিং ডিটেক্টরে ভাগ করা যায়।কুলড এফপিএ ইনফ্রারেড ডিটেক্টর প্রধানত বর্তমানে দেবার বোতল/কুইক স্টার্ট থ্রটলিং রেফ্রিজারেটর এবং দেওয়ায়ার বোতল/স্টার্লিং সাইকেল রেফ্রিজারেটর গ্রহণ করে।যখন ঠাণ্ডা না করা FPA তাপীয় আইআর ডিটেক্টর ঘরের তাপমাত্রায় কাজ করে।এটি uncooled তাপ ইমেজিং সিস্টেমের মূল.সবচেয়ে সাধারণ তাপ-সংবেদনশীল পদার্থের মধ্যে রয়েছে ভ্যানডিয়াম অক্সাইড (ভক্স) এবং নিরাকার সিলিকন (a-Si)।ভ্যানডিয়াম অক্সাইড উপাদান বর্তমান বাজারে মূলধারার পছন্দ;এটি একটি উচ্চ তাপমাত্রা প্রতিরোধের সহগ, এবং উচ্চ তাপ সংবেদনশীলতা আছে.
2. ইনফ্রারেড ফোকাল প্লেন অ্যারের কাজের নীতি
ফোকাল প্লেন অ্যারে ডিটেক্টরে আলোক সংবেদনশীল উপাদানগুলির একটি বিন্যাস সাজানো হয়েছে।অনন্ত থেকে নির্গত ইনফ্রারেড রশ্মি অপটিক্যাল সিস্টেমের মাধ্যমে ফোকাল প্লেন অ্যারের এই আলোক সংবেদনশীল উপাদানগুলিতে চিত্রিত হয়।ডিটেক্টর আলোক সংকেতকে একটি বৈদ্যুতিক সংকেতে রূপান্তর করে এবং অবিচ্ছেদ্য পরিবর্ধন, স্যাম্পলিং, আউটপুট বাফার এবং মাল্টিপ্লেক্সিং সিস্টেম সঞ্চালন করে এবং অবশেষে একটি চিত্র তৈরি করতে মনিটরিং সিস্টেমে পাঠানো হয়।
