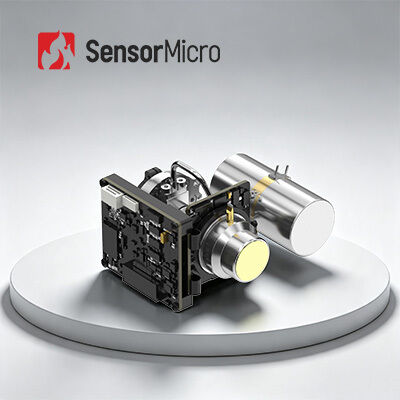

দ্রুত সংহতকরণের জন্য EYAS G1010HMG 1024×768 রেজোলিউশন 10μm পিক্সেল পিচ শীতল গরম ইনফ্রারেড মডিউল
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | SensorMicro |
| সাক্ষ্যদান | ISO9001:2015; RoHS; Reach |
| মডেল নম্বার | EYAS G1010HMG |
| ন্যূনতম চাহিদার পরিমাণ | 1 টুকরা |
| মূল্য | আলোচনা সাপেক্ষ |
| পরিশোধের শর্ত | টি/টি |
পণ্যের বিবরণ
| রেজোলিউশন | 1024×768 | পিক্সেল পিচ | 10μm |
|---|---|---|---|
| NETD | 20mK(F2); 25mK(F4) | বর্ণালী পরিসীমা | 3.7~4.8μm মেগাওয়াট |
| আকার | 72×87×51mm | ফ্রেম রেট | 1~100Hz সামঞ্জস্যযোগ্য |
| বিশেষভাবে তুলে ধরা | EYAS 1212 IR ক্যামেরা কোর,1280x1024 IR ক্যামেরা কোর,12um ইন্টিগ্রেশন কুল্ড ক্যামেরা মডিউল |
||
পণ্যের বর্ণনা
EYAS G1010HMG 1024×768/10μm শীতল HOT ইনফ্রারেড মডিউল দ্রুত ইন্টিগ্রেশনের জন্য
পণ্যের সংক্ষিপ্ত বিবরণ
EYAS G1010HMG শীতল AD মডিউলটিতে একটি 1024×768/10μm HOT শীতল ইনফ্রারেড ডিটেক্টর এবং একটি AD সার্কিট বোর্ড রয়েছে, যা RS046 রোটারি স্টার্লিং ক্রায়োকুলার দিয়ে সজ্জিত। এটি শীতল ইনফ্রারেড ডিটেক্টরের অ্যানালগ আউটপুট সিগন্যালকে একটি ডিজিটাল ভিডিও স্ট্রিমে রূপান্তর করে, একই সাথে ড্রাইভ পাওয়ার এবং কন্ট্রোল টাইমিং সরবরাহ করে।
এই মডিউলটি OEM গ্রাহকদের ডিটেক্টর দ্রুত পরীক্ষা এবং যাচাই করতে সাহায্য করে, শীতল ইনফ্রারেড ডিটেক্টর এবং সম্পূর্ণ সিস্টেমের মধ্যে ইন্টিগ্রেশন প্রক্রিয়া সহজ করে তোলে এবং উন্নয়নের অগ্রগতিকে উল্লেখযোগ্যভাবে ত্বরান্বিত করে। HOT (অপারেটিং তাপমাত্রা 150K পর্যন্ত) মডিউলগুলি অপ্টিমাইজড আকার, ওজন এবং পাওয়ার (SWaP) এবং নির্ভরযোগ্যতার অধিকারী, যা উচ্চ স্থিতিশীলতার প্রয়োজন এমন হালকা ওজনের অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
প্রধান বৈশিষ্ট্য
- বড় ফরম্যাট, ছোট পিক্সেল:1024×768/10μm বড়-ফরম্যাট, ছোট-পিক্সেল HOT MWIR শীতল ইনফ্রারেড ডিটেক্টরের উপর ভিত্তি করে তৈরি, যা আরও সূক্ষ্ম ইমেজিং বিবরণ সরবরাহ করে
- ইন্টিগ্রেটেড AD সার্কিট:অ্যানালগ-টু-ডিজিটাল রূপান্তর ডিটেক্টরের সাথে সামঞ্জস্যপূর্ণ মাত্রা সহ দ্রুত প্ল্যাটফর্ম ইন্টিগ্রেশন সক্ষম করে
- HOT প্রযুক্তি, SWaP-C অপ্টিমাইজেশন:ফোকাল প্লেন অপারেটিং তাপমাত্রা 150K পর্যন্ত বাড়ানো হয়েছে ন্যূনতম আকার ≤72×87×51mm, ওজন 250g পর্যন্ত, এবং পাওয়ার খরচ 6W পর্যন্ত
- চমৎকার পারফরম্যান্স:1-120 Hz থেকে অ্যাডজাস্টেবল ফ্রেম রেট, দ্রুত চলমান লক্ষ্যবস্তু ক্যাপচার করতে সক্ষম
- ক্যামেরা লিঙ্ক ইন্টারফেস:সিরিয়াল পোর্ট কন্ট্রোল সহ 16-বিট র ডেটা আউটপুট করে
পণ্যের স্পেসিফিকেশন
| মডেল | EYAS G1010HMG |
|---|---|
| রেজোলিউশন | 1024×768 |
| পিক্সেল সাইজ | 10μm |
| স্পেকট্রাল রেসপন্স | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR ডিটেক্টর NETD(23℃) | 20mK(F2) 25mK(F4) |
| ফ্রেম রেট | 1~100Hz, অ্যাডজাস্টেবল (ডিফল্ট 50Hz) |
| ওয়ার্কিং মোড | স্ন্যাপশট, ITR/IWR ইন্টিগ্রেশন মোড, অ্যান্টি-ব্লুমিং, উইন্ডোজ মোড |
| স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| ডিজিটাল ভিডিও | 16 বিট ক্যামেরা লিঙ্ক (ক্যামেরা লিঙ্ক ডুয়ালবেস মোড) |
| এক্সটার্নাল সিঙ্ক | CC1: এক্সটার্নাল ফ্রেম সিনক্রোনাস |
| যোগাযোগ | ক্যামেরা লিঙ্ক UART (ডিফল্ট)/ RS232 (কাস্টমাইজযোগ্য) বড রেট: 9600bps (ডিফল্ট) |
| পাওয়ার সাপ্লাই | AD বোর্ড: 5V ক্রায়োকুলার: 12V |
| স্থির পাওয়ার (23℃) | ≤6W |
| কুলিং টাইম(23℃) | ≤3min |
| আকার(mm) | 72×87×51 |
| ওজন(g) | ≤250 |
| অপারেটিং তাপমাত্রা | -40℃~+71℃ |
শিল্প অ্যাপ্লিকেশন
EYAS G1010HMG থার্মাল ইমেজিং মডিউলটি NDT, পরিবেশগত পর্যবেক্ষণ, দীর্ঘ-পরিসরের নজরদারি, বৈজ্ঞানিক গবেষণা এবং আরও অনেক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
স্ট্যান্ডার্ডাইজড সার্ভিস
- সম্পূর্ণ ডকুমেন্টেশন:পণ্য ম্যানুয়াল, সেটআপ গাইড এবং নির্বাচন রেফারেন্স যা অনুমান ছাড়াই শুরু করার জন্য
- ডেভেলপমেন্ট ও টেস্টিং সহায়তা:নমুনা ইন্টিগ্রেটেড টেস্টিং, পারফরম্যান্স মূল্যায়ন এবং প্যারামিটার যাচাইকরণ সহজ করা হয়েছে
- অ্যাডভান্সড ডেভেলপার টুলকিট:SDK, API, অ্যালগরিদম এবং ডিবাগিং টুলস গভীর ইন্টিগ্রেশনের জন্য
- রিমোট টেকনিক্যাল সাপোর্ট:গুরুত্বপূর্ণ সমস্যাগুলির জন্য দ্রুত প্রতিক্রিয়া এবং সময়োপযোগী সমাধানের সাথে 24/7 সহায়তা
- ওয়ারেন্টি:সর্বোত্তম পারফরম্যান্স পুনরুদ্ধার করার জন্য আসল যন্ত্রাংশ এবং কঠোর প্রক্রিয়া অনুসরণ
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. ইনফ্রারেড ফোকাল প্লেন অ্যারে (FPA) এর শ্রেণীবিভাগ
কুলিং পদ্ধতি অনুসারে, ইনফ্রারেড ফোকাল প্লেন অ্যারেগুলিকে শীতল এবং অ-শীতল থার্মাল ইমেজিং ডিটেক্টরে ভাগ করা যেতে পারে। শীতল FPA ইনফ্রারেড ডিটেক্টর প্রধানত Dewar বোতল/কুইক স্টার্ট থ্রটলিং রেফ্রিজারেটর এবং Dewar বোতল/স্টার্লিং সাইকেল রেফ্রিজারেটর ব্যবহার করে। অন্যদিকে, অ-শীতল FPA থার্মাল IR ডিটেক্টর ঘরের তাপমাত্রায় কাজ করে এবং অ-শীতল থার্মাল ইমেজিং সিস্টেমের মূল অংশ। সবচেয়ে সাধারণ তাপ-সংবেদনশীল উপকরণগুলির মধ্যে রয়েছে ভ্যানাডিয়াম অক্সাইড (Vox) এবং অ্যামোরফাস সিলিকন (a-Si)। ভ্যানাডিয়াম অক্সাইড উপাদানটি উচ্চ তাপমাত্রা প্রতিরোধ ক্ষমতা এবং উচ্চ তাপ সংবেদনশীলতার কারণে বর্তমান বাজারে প্রধান পছন্দ।
2. ইনফ্রারেড ফোকাল প্লেন অ্যারের কার্যপ্রণালী
ফটোসেনসিটিভ উপাদানের একটি অ্যারে ফোকাল প্লেন অ্যারে ডিটেক্টরে সাজানো থাকে। অসীম থেকে নির্গত ইনফ্রারেড রশ্মিগুলি অপটিক্যাল সিস্টেমের মাধ্যমে ফোকাল প্লেন অ্যারের এই ফটোসেনসিটিভ উপাদানগুলিতে চিত্রিত হয়। ডিটেক্টরটি আলোক সংকেতকে বৈদ্যুতিক সংকেতে রূপান্তর করে এবং ইন্টিগ্রাল অ্যামপ্লিফিকেশন, স্যাম্পলিং, আউটপুট বাফার এবং মাল্টিপ্লেক্সিং সিস্টেম সম্পাদন করে, এবং অবশেষে একটি চিত্র তৈরি করতে পর্যবেক্ষণ সিস্টেমে পাঠানো হয়।
