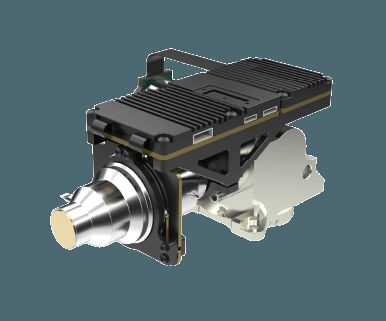

640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xআকার | 125x92x67 মিমি | ওজন | ≤650 গ্রাম |
---|---|---|---|
রেজোলিউশন | 640x512 / 15μm | NETD | ≤20mK |
বর্ণালী পরিসীমা | 3.7~4.8μm মেগাওয়াট | চক্রের হার | 50Hz/100Hz |
এর জন্য 640x512 / 15μm MCT MWIR কুল্ড থার্মাল মডিউল মাল্টি সেন্সর পেলোড
GAVIN615B হল গ্লোবাল সেন্সর টেকনোলজি (GST) দ্বারা তৈরি একটি শীতল মিড ওয়েভ থার্মাল ইমেজিং মডিউল।এটিতে রয়েছে একটি 640x512 / 15µm HgCdTe MWIR IR ডিটেক্টর সহ RS046 cryocooler, হার্ডওয়্যার ইলেকট্রনিক্স এবং বিভিন্ন ইমেজ প্রসেসিং অ্যালগরিদমগুলি ইতিমধ্যেই তীক্ষ্ণ এবং পরিষ্কার তাপীয় চিত্রগুলি উপস্থাপন করার জন্য এমবেড করা আছে৷
RS046 cryocooler এর সাথে কনফিগার করা, GAVIN615B আকারে খুব কমপ্যাক্ট, 125x92x67 মিমি পরিমাপ এবং ওজন 650g এর কম।এটির স্থিতিশীল শক্তি খরচ 12w এর মতো কম।ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড ক্যামেরালিংক ইন্টারফেসের সাথে, ইনফ্রারেড ক্যামেরা বা সিস্টেম ইন্টিগ্রেটর GAVIN615B থার্মাল ইমেজিং মডিউলের উপর ভিত্তি করে সহজেই তাদের নিজস্ব সম্পূর্ণ ক্যামেরা ডিজাইন বা সংহত করতে পারে।
- উচ্চ সংবেদনশীলতা, NETD≤20mK
- লং রেঞ্জ ডিটেকশন
- সামঞ্জস্যযোগ্য ফ্রেম রেট
- সিস্টেমে সহজ ইন্টিগ্রেশন
মডেল | GAVIN615B |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 640x512 |
পিক্সেল পিচ | 15μm |
ক্রাইকুলার | আরএস০৪৬ |
বর্ণালী পরিসীমা | 3.7μm~4.8μm মেগাওয়াট |
শীতল করার সময় (20°C) | ≤7 মিনিট |
NETD (20°C) | ≤20mK |
ইমেজ প্রসেসিং | |
চক্রের হার | 50Hz/100Hz |
ডিমিং মোড | লিনিয়ার/হিস্টোগ্রাম/মিশ্র |
ডিজিটাল জুম | ×1/×2/×4 |
ছবির দিকনির্দেশ | অনুভূমিকভাবে/উল্লম্বভাবে/তির্যকভাবে ফ্লিপ করুন |
ইমেজ অ্যালগরিদম | NUC/AGC/IDE |
বৈদ্যুতিক স্পেসিফিকেশন | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | J30JZ 25 পিন |
এনালগ ভিডিও | সাথী |
ডিজিটাল ভিডিও | 16bit RAW/YUV: 16bit DVP/Cameralink আউটপুট |
বাহ্যিক সিঙ্ক | ফ্রেম এক্সটার্নাল সিঙ্ক: RS422 লেভেল |
যোগাযোগ | RS422, 115200bps |
পাওয়ার সাপ্লাই | 20~28VDC |
স্থিতিশীল শক্তি খরচ | 12W |
মাত্রা (মিমি) | 125×92×67 |
ওজন | ≤650 গ্রাম |
অপারেশন তাপমাত্রা | -40°C ~ +60°C |
কম্পনের মাত্রা | কম্পন: GJB যানবাহন-মাউন্ট করা উচ্চ গতির পরিবহন শক: হাফ-সাইন ওয়েভ, 40g 11 ms, 3 অক্ষ 6 দিক প্রতি 3 বার |
অপটিক্যাল লেন্স | |
ঐচ্ছিক লেন্স | ক্রমাগত জুম 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
GAVIN615B থার্মাল ইনফ্রারেড ক্যামেরা মডিউলটি রিমোট মনিটরিং সিস্টেম, ফ্লাইট ভিশন এনহ্যান্সমেন্ট সিস্টেম, মাল্টি-সেন্সর পেলোড ইত্যাদির মতো অনেক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
1. শীতল ইনফ্রারেড ডিটেক্টরের সুবিধাগুলি কী কী?
শীতল ইনফ্রারেড ফোকাল প্লেন ডিটেক্টর একটি কম তাপমাত্রায় কাজ করে যা একটি ডিটেক্টর ডিওয়ার কুলার (ডিডিসি) দ্বারা সরবরাহ করা হয়।এটির উচ্চ সংবেদনশীলতা রয়েছে এবং এটি শীতল ইনফ্রারেড ডিটেক্টরের চেয়ে আরও সূক্ষ্ম তাপমাত্রার পার্থক্যকে আলাদা করতে পারে।এটি দশ কিলোমিটারেরও বেশি দূরত্বের খুব দীর্ঘ পরিসরে বস্তু সনাক্ত করতে, সনাক্ত করতে এবং চিনতে পারে।ঠাণ্ডা ডিটেক্টরের গঠন খুবই জটিল যার ফলে আনকুলড ডিটেক্টরের তুলনায় তুলনামূলকভাবে বেশি খরচ হয়।
2. ইনফ্রারেড থার্মাল ইমেজিং কিভাবে কাজ করে?
ইনফ্রারেড থার্মাল ইমেজিং সিস্টেম হল একটি নিষ্ক্রিয় অ-যোগাযোগ সনাক্তকরণ এবং ইনফ্রারেড প্রযুক্তি সনাক্তকরণ।এটি ইনফ্রারেড অপটিক্যাল সিস্টেমের মাধ্যমে ফোকাল প্লেন অ্যারে ইনফ্রারেড ডিটেক্টরে দৃশ্যের ইনফ্রারেড বিকিরণকে ফোকাস করে যা ইনফ্রারেড বিকিরণের মধ্য দিয়ে যেতে পারে।থার্মাল ডিটেক্টর বিভিন্ন তীব্রতার বিকিরণ সংকেতকে সংশ্লিষ্ট বৈদ্যুতিক সংকেতে রূপান্তর করে এবং তারপরে পরিবর্ধন এবং ভিডিও প্রক্রিয়াকরণের মাধ্যমে ইনফ্রারেড চিত্র তৈরি করে যা খালি চোখে দেখা যায়।
3. একটি cryocooler কি জন্য ব্যবহার করা হয়?
Cryocoolers হল এমন মেশিন যা সেন্সরকে অত্যন্ত ঠান্ডা রাখে যাতে দীর্ঘমেয়াদী মিশনে তাপীয় ছবি তোলা যায়।অনেক হাই-এন্ড অ্যাপ্লিকেশনে, যে সেন্সরগুলি ছবি ক্যাপচার করে তাদের অত্যন্ত নিম্ন তাপমাত্রার প্রয়োজন হয়।
4. Cryocooler এর গুণমান পরিমাপের প্রধান কারণগুলি কী কী?
দীর্ঘ ব্যাটারি জীবন এবং নির্ভরযোগ্য অপারেশন একটি ক্রায়োকুলারের গুণমান পরিমাপের প্রধান কারণ।GSTiR cryocooler একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা এবং চমৎকার নির্ভরযোগ্যতা আছে.এর MTTF (ব্যর্থতার গড় সময়) 10,000 ঘন্টা পৌঁছেছে, যা 24*7 বুট অপারেশন প্রয়োজনীয়তা পূরণ করে।
5. MTTF কি?
MTTF (ব্যর্থতার গড় সময়) একটি অংশের নির্ভরযোগ্যতা পরিমাপ করে।এটি আপনাকে দেখায় যে একটি অংশ ভেঙে যাওয়ার আগে গড়ে কতক্ষণ স্থায়ী হয় এবং আপনাকে এটি প্রতিস্থাপন করতে হবে।একটি মৌলিক স্তরে, এটি আপনাকে বলে যে আপনি যে অংশগুলি কিনছেন তার গুণমান সম্পর্কে৷তারা যত বেশি সময় ধরে থাকবে, আপনি তাদের কাছ থেকে তত বেশি মূল্য পাচ্ছেন।
