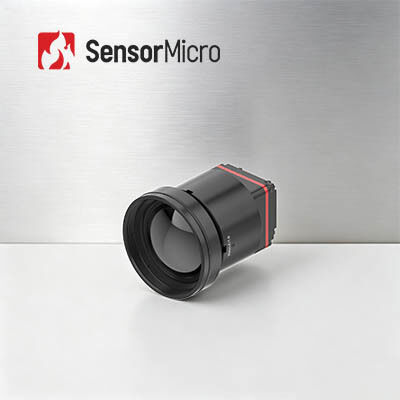

পোর্টেবল ডিভাইসের জন্য 8μm পিক্সেল পিচ এবং ≤30mK NETD সহ SWaP-C LWIR 1280x1024 রেজোলিউশন থার্মাল ক্যামেরা মডিউল
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | SensorMicro |
| সাক্ষ্যদান | ISO9001:2015; RoHS; Reach |
| মডেল নম্বার | iTL1208 |
| ন্যূনতম চাহিদার পরিমাণ | 1 টুকরা |
| মূল্য | আলোচনা সাপেক্ষ |
| পরিশোধের শর্ত | টি/টি |
পণ্যের বিবরণ
| রেজোলিউশন | 1280x1024 | শক্তি খরচ | 1W |
|---|---|---|---|
| বর্ণালী পরিসীমা | 8~14μm | পিক্সেল পিচ | 8μm |
| সাধারণ NETD | ≤30mK | ফ্রেম রেট | 25/30Hz |
| বিশেষভাবে তুলে ধরা | SWaP-C LWIR থার্মাল ক্যামেরা মডিউল,ড্রোন LWIR থার্মাল ক্যামেরা মডিউল,ড্রোন থার্মাল ক্যামেরা কোর 12uM |
||
পণ্যের বর্ণনা
পোর্টেবল ডিভাইসের জন্য SWaP-C LWIR 1280x1024/8μm তাপীয় ক্যামেরা মডিউল
পণ্যের সংক্ষিপ্ত বিবরণ
আইটিএল১২০৮ থার্মাল ইমেজিং মডিউলটি নিম্ন-এসডাব্লুএপি মোবাইল সিস্টেম স্থাপনের জন্য ডিজাইন করা একটি পরবর্তী প্রজন্মের অ-শীতল মেগাপিক্সেল ইনফ্রারেড ক্যামেরা কোর।উচ্চ নির্ভুলতা তাপ সনাক্তকরণ ক্ষমতা সঙ্গে ক্ষুদ্র হার্ডওয়্যার একত্রিত.
এই ইনফ্রারেড ক্যামেরা মডিউলটি অতি সংবেদনশীল তাপীয় সনাক্তকরণের জন্য 8μm ছোট পিক্সেল পিচ, 1280 × 1024 মেগাপিক্সেল রেজোলিউশন এবং ≤30mK সাধারণ NETD এর সাথে উচ্চতর ইমেজিং পারফরম্যান্স সরবরাহ করে।
অগ্নিনির্বাপক, শিল্প সনাক্তকরণ, বহিরঙ্গন নজরদারি এবং বহনযোগ্য মোবাইল তাপীয় ডিভাইসের জন্য আদর্শ।
প্রধান বৈশিষ্ট্য
- অত্যন্ত হালকা ডিজাইন- কমপ্যাক্ট আকার 22.6 × 22.6 × 34.5 মিমি এবং ওজন 35.7g (12 মিমি লেন্স সহ) এর শ্রেণীর সর্বোচ্চ একীকরণ স্তরের সাথে
- উচ্চ সংবেদনশীলতা, সঠিক সনাক্তকরণ- 1280 × 1024 রেজোলিউশনের সাথে 8 μm অতি ক্ষুদ্র পিক্সেল আকারের সূক্ষ্ম বিবরণ এবং পরিষ্কার চিত্র সরবরাহ করে, সূক্ষ্ম তাপমাত্রা পার্থক্যের নির্ভরযোগ্য সনাক্তকরণের জন্য আদর্শ NETD ≤ 30mK সহ
- সরলীকৃত উন্নয়ন, দ্রুত সংহতকরণ- একাধিক অপটিক্যাল লেন্স বিকল্প, সিরিয়াল পোর্ট / আই 2 সি এর মাধ্যমে নিয়ন্ত্রণ সহ এমআইপিআই সিএসআই চিত্র আউটপুট ইন্টারফেস, RAW এবং YUV চিত্র ডেটা আউটপুট সমর্থন করে
প্রোডাক্ট স্পেসিফিকেশন
| মডেল | আইটিএল১২০৮ |
|---|---|
| আইআর ডিটেক্টর ইন্ডিকেটর | |
| সংবেদনশীল উপাদান | VOx |
| রেজোলিউশন | ১২৮০×১০২৪ |
| পিক্সেলের আকার | ৮ মাইক্রোমিটার |
| বর্ণালী প্রতিক্রিয়া | 8μm ~ 14μm |
| সাধারণ NETD | ≤30mK |
| চিত্র প্রক্রিয়াকরণ | |
| ডিজিটাল ফ্রেম রেট | ২৫/৩০ হার্জ |
| স্টার্ট আপ সময় | ≤6 সেকেন্ড |
| ডিজিটাল ভিডিও | RAW/YUV |
| ইমেজ অ্যালগরিদম | NUC/3DNR/DNS/DRC/EE |
| চিত্র প্রদর্শন | ১০ প্রকার (হোয়াইট হট/লাভা/আইরন রেড/হট আইরন/মেডিকেল/আর্কটিক/রেনবো 1/রেনবো ২/টেন্ট/ব্ল্যাক হট) |
| পিসি সফটওয়্যার | মডিউল কন্ট্রোল ও ভিডিও ডিসপ্লে |
| বৈদ্যুতিক | |
| স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 34Pin_Connector ইন্টারফেসঃ BP04SD-34-0065-R0 |
| যোগাযোগ ইন্টারফেস | টিটিএল-২৩২/আই২সি |
| ডিজিটাল ভিডিও ইন্টারফেস | এমআইপিআই-সিএসআই |
| সরবরাহ ভোল্টেজ | 4.৫-৫.৫ ভোল্ট |
| সাধারণ বিদ্যুৎ খরচ | ১ ওয়াট |
| যান্ত্রিক | |
| আকার (লেন্স সহ) | ৫ মিমি লেন্সঃ ২২.৬ মিমি × ২২.৬ মিমি × ৫০ মিমি (লেন্সের বাইরের ব্যাসার্ধ Φ৩৭ মিমি) 10 মিমি লেন্সের সাথেঃ 22.6mm × 22.6mm × 45.3mm (লেন্সের বাইরের ব্যাসার্ধ Φ33mm) 12 মিমি লেন্সের সাথেঃ 22.6mm × 22.6mm × 34.5mm (লেন্সের বাইরের ব্যাসার্ধ Φ26.6mm) ১৭ মিমি লেন্সঃ ২২.৬ মিমি × ২২.৬ মিমি × ৩৫.৪ মিমি (লেন্সের বাইরের ব্যাসার্ধ Φ২৭ মিমি) 25 মিমি লেন্সের সাথেঃ 22.6mm × 22.6mm × 44.2mm (লেন্সের বাইরের ব্যাসার্ধ Φ33mm) ৩৫ মিমি লেন্সঃ ২২.৬ মিমি × ২২.৬ মিমি × ৫০.৯ মিমি (লেন্সের বাইরের ব্যাসার্ধ Φ৪৩.২ মিমি) |
| ওজন (লেন্স সহ) | 85.5±4.5g (৫ মিমি লেন্স সহ) 70.5±3.6g (১০ মিমি লেন্স সহ) 35.7±2g (১২ মিমি লেন্স সহ) 40.7±2.1g (১৭ মিমি লেন্স সহ) 71.0±3.6g (২৫ মিমি লেন্স সহ) ১১০±৫.৫ গ্রাম (৩৫ মিমি লেন্স সহ) |
| পরিবেশগত অভিযোজন | |
| অপারেটিং তাপমাত্রা | -৪০°সি~+৭০°সি |
| সংরক্ষণ তাপমাত্রা | -৪৫°সি~+৮৫°সি |
| আর্দ্রতা | ৫% থেকে ৯৫% পর্যন্ত, অ-কন্ডেনসিং |
| কম্পন | 5.35 গ্রাম, র্যান্ডম কম্পন, 3-অক্ষ |
| প্রভাব | অর্ধ সাইনস ওয়েভ, ৪০ জি/১১ এমএস, ইমপ্যাক্ট দিক এক্স অক্ষ, ৩ বার |
| সার্টিফিকেশন | ROHS2.0/REACH |
| অপটিক্যাল লেন্স | ফিক্সড ফোকাস এথার্মালঃ 5/10/12/17/25/35mm |
শিল্প অ্যাপ্লিকেশন
আইটিএল১২০৮ থার্মাল ইমেজিং মডিউলটি বনজাহাজে আগুন নিভিয়ে দেওয়া, বিদ্যুতের রক্ষণাবেক্ষণ, ফোটোভোলটাইক পরিদর্শন, নিরাপত্তা পর্যবেক্ষণ, পোশাকযুক্ত ডিভাইস, পোর্টেবল ডিভাইস ইত্যাদিতে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
আমাদের দল
- গভীর প্রযুক্তিগত দক্ষতা- ইনফ্রারেড সেন্সর প্রযুক্তি গবেষণা, উন্নয়ন এবং প্রয়োগে বহু বছরের অভিজ্ঞতা, চিপ ডিজাইন, ওয়েফার তৈরি, প্যাকেজিং এবং পরীক্ষায় শক্তিশালী ক্ষমতা সহ,এবং সিস্টেম ইন্টিগ্রেশন
- উদ্ভাবন এবং ব্যবহারিক বাস্তবায়নে মনোনিবেশ- তাপ ইমেজিং প্রযুক্তিগত অগ্রগতি চালানোর জন্য প্রতিশ্রুতিবদ্ধ, ক্রমাগত NETD, SWaP এবং অপারেটিং তাপমাত্রা সীমানা প্রসারিত
- বৈচিত্র্যময় পণ্য পোর্টফোলিও- বিভিন্ন শিল্পের জন্য উভয় শীতল এবং uncooled সমাধান সহ ইনফ্রারেড সনাক্তকরণ উপাদান ব্যাপক পরিসীমা
- কঠোর নির্ভরযোগ্যতা যাচাইকরণ- দীর্ঘমেয়াদী স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য উৎপাদন জুড়ে একাধিক পরীক্ষার পদ্ধতির সাথে একটি শক্তিশালী গুণমান ব্যবস্থাপনা সিস্টেম
- পেশাদার প্রযুক্তিগত সহায়তা- সিস্টেম ইন্টিগ্রেশন ত্বরান্বিত এবং দক্ষতা উন্নত করার জন্য ইঞ্জিনিয়ারিং টিম গ্রাহকদের R & D এবং পণ্য দল সঙ্গে ঘনিষ্ঠভাবে কাজ করে
প্রায়শই জিজ্ঞাসিত প্রশ্ন
ইনফ্রারেড ডিটেক্টর/থার্মাল ইমেজিং সেন্সর কি?
ইনফ্রারেড তরঙ্গ মানুষের চোখে দেখা যায় না।ইনফ্রারেড ডিটেক্টর / তাপ ইমেজিং সেন্সর একটি অপটিক্যাল-বৈদ্যুতিক ডিভাইস যা ইনফ্রারেড বিকিরণ এবং তাপ শক্তিতে প্রতিক্রিয়া জানায় এবং এটিকে বৈদ্যুতিক সংকেতে রূপান্তর করে, তারপর দৃশ্যমান তাপ চিত্র আউটপুট।
ডব্লিউএলপি কি?
ডাব্লুএলপি ওয়েফার লেভেল প্যাকেজকে বোঝায়। এটি পুরো এমইএমএস ওয়েফারে সরাসরি উচ্চ ভ্যাকুয়াম প্যাকেজিং সম্পন্ন করার প্রক্রিয়া, তারপরে একটি একক ইনফ্রারেড সেন্সর তৈরি করতে লিখে এবং কাটা।ধাতব প্যাকেজ এবং সিরামিক প্যাকেজ সহ, তারা uncooled ইনফ্রারেড ডিটেক্টর 3 প্রধান প্যাকেজ বিন্যাস হয়।
ডব্লিউএলপি এর সুবিধা কি?
ডব্লিউএলপি আইআর ডিটেক্টরগুলি ভোক্তা ইলেকট্রনিক্স বাজারে ইনফ্রারেড প্রযুক্তির প্রয়োগে ক্ষুদ্রায়ন এবং কম খরচে প্রয়োজনীয়তা পূরণের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।ভলিউম উৎপাদন ক্ষমতা সহ, এখন উদীয়মান বাজারে আরও নতুন অ্যাপ্লিকেশন বাড়ানোর জন্য বিভিন্ন WLP ইনফ্রারেড মডিউল সমাধান সরবরাহ করছে।
