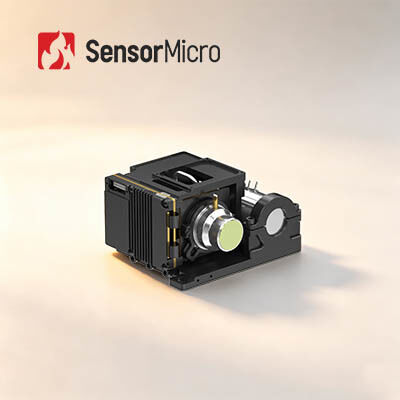

1024×768 রেজোলিউশন 10μm পিক্সেল আকার দীর্ঘ পরিসরের পর্যবেক্ষণের জন্য শীতল ইনফ্রারেড তাপ মডিউল

  • 1024×768 Resolution 10μm Pixel Size Cooled Infrared Thermal Module for Long Range Monitoring
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম SensorMicro
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার GAVIN GC1010HMG
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য আলোচনা সাপেক্ষ
পরিশোধের শর্ত টি/টি
পণ্যের বিবরণ
রেজোলিউশন 1024 × 768/10μm ফ্রেম রেট 50Hz
IR ডিটেক্টর NETD (23℃) 20mK(F2); 25mK(F4) বর্ণালী পরিসীমা 3.7~4.8μm
আকার 87×94×54.5 মিমি ওজন ≤460g
বিশেষভাবে তুলে ধরা

১৫উম এমডব্লিউআইআর শীতল থার্মাল মডিউল

,

এমসিটি উপাদান শীতল থার্মাল মডিউল

,

ডিওয়ার কুলার অ্যাসেম্বলি শীতল ক্যামেরা মডিউল
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
১০µm ১০২৪×৭৬৮ শীতল HOT MWIR ইনফ্রারেড থার্মাল মডিউল দীর্ঘ পরিসীমা পর্যবেক্ষণের জন্য
পণ্যের সংক্ষিপ্ত বিবরণ

GAVIN GC1010HMG শীতল ইনফ্রারেড ক্যামেরা কোরটিতে একটি ১০২৪×৭৬৮, ১০µm HOT MWIR ডিটেক্টর রয়েছে। GC615HMG মডেলের তুলনায় বৃহত্তর ফোকাল প্লেন অ্যারে এবং ছোট পিক্সেল সহ, এটি সূক্ষ্ম বিবরণের সাথে তীক্ষ্ণ চিত্র ধারণ করে। উন্নত পরবর্তী প্রজন্মের চিত্র প্রক্রিয়াকরণ অ্যালগরিদম দ্বারা চালিত, এটি ধারাবাহিকভাবে স্থিতিশীল, প্রিমিয়াম থার্মাল চিত্র তৈরি করে। HOT প্রযুক্তি ব্যবহার করে, মডিউলটি অসামান্য SWaP কর্মক্ষমতা অর্জন করে, যার মধ্যে রয়েছে ছোট মাত্রা, হালকা ওজন এবং কম বিদ্যুৎ খরচ। প্রচুর ডিজিটাল ভিডিও ইন্টারফেস এবং নমনীয় চিত্র আউটপুট মোড সহ সজ্জিত, এই সহজে একীভূতযোগ্য কোরটি হ্যান্ডহেল্ড সিস্টেম, এয়ারবোর্ন মোবাইল পেলোড এবং দীর্ঘমেয়াদী পর্যবেক্ষণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যা ক্ষুদ্রকরণ, বিদ্যুৎ দক্ষতা এবং দীর্ঘ-দূরত্বের সনাক্তকরণকে অগ্রাধিকার দেয় এমন কমপ্যাক্ট প্রকল্পগুলির জন্য নিখুঁতভাবে তৈরি।

প্রধান বৈশিষ্ট্য
  • বৃহত্তর FPA এবং ছোট পিক্সেল আকারের সাথে উন্নত গুণমান
    • একটি ১০২৪×৭৬৮/১০µm বৃহৎ-ফরম্যাট HOT MWIR শীতল ইনফ্রারেড ডিটেক্টরের উপর ভিত্তি করে তৈরি, যা স্পষ্ট চিত্র এবং প্রশস্ত ফিল্ড অফ ভিউ সরবরাহ করে
    • উন্নত চিত্র মানের জন্য DRC, 2D/3D নয়েজ রিডাকশন এবং EE এজ এনহ্যান্সমেন্ট সহ পরবর্তী প্রজন্মের চিত্র প্রক্রিয়াকরণ অ্যালগরিদম দ্বারা সজ্জিত
    • ছোট ১০µm পিক্সেল আকার উচ্চতর স্থানিক রেজোলিউশন এবং উন্নত সংকেত-থেকে-শব্দ অনুপাত সরবরাহ করে
  • HOT প্রযুক্তি দ্বারা চালিত SWaP অপ্টিমাইজেশান
    • ১৫০K উচ্চ-তাপমাত্রা অপারেশন সমর্থন করে, শীতলীকরণের সময় ≤ ৪ মিনিট
    • কম্প্যাক্ট আকার: ৮৭×৯৪×৫৪.৫মিমি, হালকা ওজন: ৪৬০ গ্রাম
  • সমৃদ্ধ ইন্টারফেস, সহজ ইন্টিগ্রেশন
    • ক্যামেরা লিংক/USB3.0/GigE/HDMI/SDI/MIPI/ফাইবার অপটিক ইন্টারফেস সমর্থন করে
    • নমনীয় RAW/YUV চিত্র আউটপুট
পণ্যের স্পেসিফিকেশন
মডেল GAVIN GC1010HMG
রেজোলিউশন ১০২৪×৭৬৮
পিক্সেল আকার ১০µm
স্পেকট্রাল রেসপন্স ৩.৭µm±০.২µm ～ ৪.৮µm±০.২µm
IR ডিটেক্টর NETD(২৩°C) ২০mK(F২); ২৫mK(F৪)
ফ্রেম রেট ৫০Hz
ডিজিটাল জুম ১× থেকে ৮× অবিচ্ছিন্ন ডিজিটাল জুম
চিত্রের দিক অনুভূমিকভাবে/উল্লম্বভাবে/তির্যকভাবে ফ্লিপ
চিত্র অ্যালগরিদম DRC, 2D/3D চিত্র নয়েজ রিডাকশন, EE
অ্যানালগ ভিডিও PAL/NTSC
ডিজিটাল ভিডিও স্ট্যান্ডার্ড: DVP/LVDS/USB2.0
ঐচ্ছিক: ক্যামেরা লিংক/USB3.0/GigE/SDI/HDMI/MIPI/সিঙ্গেল-মোড অপটিক্যাল ফাইবার/মাল্টি-মোড অপটিক্যাল ফাইবার
বাহ্যিক সিঙ্ক স্ট্যান্ডার্ড: LV-TTL
ঐচ্ছিক: RS422/LVDS
যোগাযোগ স্ট্যান্ডার্ড: USB2.0/LV-TTL
ঐচ্ছিক: RS422/CAN/USB3.0/GigE
পাওয়ার সাপ্লাই ১২V±১V
স্থির পাওয়ার খরচ(২৩°C) ≤৮W
শীতলীকরণের সময়(২৩°C) ≤৪ মিনিট
আকার(মিমি) ৮৭×৯৪×৫৪.৫
ওজন(গ্রাম) ≤৪৬০
অপারেটিং তাপমাত্রা -৪০°C~+৭১°C
অপটিক্যাল লেন্স ফিক্সড ফোকাস: ২৫মিমি/F২
শিল্প অ্যাপ্লিকেশন

GAVIN GC1010HMG থার্মাল ইমেজিং মডিউলটি NDT, পরিবেশ পর্যবেক্ষণ, দীর্ঘ পরিসীমা নজরদারি, বৈজ্ঞানিক গবেষণা ইত্যাদি অনেক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

আমাদের ইনফ্রারেড ডিটেক্টর লাইন

ইন-হাউস ইনফ্রারেড ডিটেক্টর প্রযুক্তি

  • ৮-ইঞ্চি ০.১১µm VOx আনকুলড ইনফ্রারেড ডিটেক্টর
  • ৮-ইঞ্চি ০.৫µm MCT কুলড ইনফ্রারেড ডিটেক্টর
  • ৮-ইঞ্চি ০.৫µm T2SL কুলড ইনফ্রারেড ডিটেক্টর

উৎপাদন ক্ষমতা ও সুবিধা

  • প্রতি বছর ৬ মিলিয়ন স্ব-উন্নত ইনফ্রারেড ডিটেক্টর
  • ৩০,০০০ বর্গমিটার সেমিকন্ডাক্টর ফ্যাব্রিকেশন সুবিধা
  • ২০,০০০ বর্গমিটার ক্লিনরুম এলাকা
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
থার্মাল সেনসিটিভিটি কি?

থার্মাল সেনসিটিভিটি, যা NETD (নয়েজ ইকুইভ্যালেন্ট টেম্পারেচার ডিফারেন্স) নামেও পরিচিত, এটি মিডিয়াম ওয়েভ (MWIR) এবং লং ওয়েভ (LWIR) থার্মাল ইমেজিং ক্যামেরা মূল্যায়নের জন্য একটি মূল প্যারামিটার। এটি থার্মাল ইমেজার দ্বারা পরিমাপ করা স্পষ্টতার সাথে সরাসরি সম্পর্কিত। এটি তাপমাত্রার পার্থক্যের সংকেত-থেকে-শব্দ অনুপাতকে প্রতিনিধিত্বকারী একটি সাংখ্যিক মান এবং মিলিকেলভিন (mK) এ পরিমাপ করা হয়। থার্মাল সেনসিটিভিটি মান যত কম হবে, সংবেদনশীলতা তত বেশি হবে এবং চিত্র তত স্পষ্ট হবে।

থার্মাল ইমেজিং এর অ্যাপ্লিকেশন কি কি?

তাপমাত্রা পরিমাপ এবং অল-ওয়েদার ইমেজিং হল ইনফ্রারেড থার্মাল ইমেজিং প্রযুক্তির দুটি মৌলিক ফাংশন। এই দুটি প্রযুক্তির উপর ভিত্তি করে তৈরি পণ্যগুলি নিরাপত্তা ও নজরদারি, শিল্প পরিদর্শন, অগ্নিনির্বাপণ, ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ, ADAS, মহামারী প্রতিরোধ, AIoT ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
