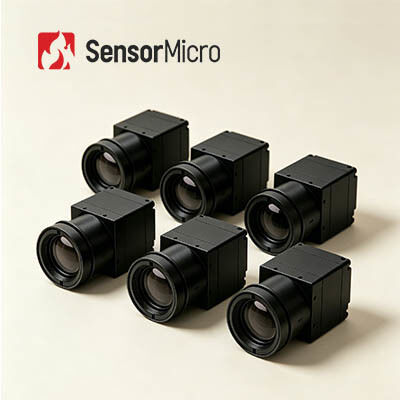

iSE সিরিজের স্থিতিশীল কর্মক্ষমতা 640x512 রেজোলিউশন 12μm পিক্সেল পিচ আনকুলড থার্মাল ক্যামেরা মডিউল

  • iSE Series Stable Performance 640x512 Resolution 12μm Pixel Pitch Uncooled Thermal Camera Module
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম SensorMicro
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার iSE612
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য আলোচনা সাপেক্ষ
পরিশোধের শর্ত টি/টি
পণ্যের বিবরণ
ডিজিটাল ফ্রেম রেট 50Hz সাধারণ NETD ≤20mK
বর্ণালী পরিসীমা 8~14μm রেজোলিউশন 640x512 / 12μm
ডিজিটাল জুম 1x/2x/4x/8x সরবরাহ ভোল্টেজ 2.7V~5.3V
বিশেষভাবে তুলে ধরা

400x300 ইনফ্রারেড ক্যামেরা কোর

,

আনকুলড থার্মাল ক্যামেরা মডিউল

,

17μm ইনফ্রারেড ক্যামেরা কোর
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
iSE সিরিজ ইনফ্রারেড ক্যামেরা কোর আনকুলড থার্মাল ক্যামেরা মডিউল 640x512/12μm
পণ্য ওভারভিউ

iSE612 হল iSE সিরিজের একটি ঠাণ্ডা না করা থার্মাল আইআর ক্যামেরা মডিউল, যেখানে একটি 640x512/12μm আনকুলড ইনফ্রারেড ডিটেক্টর, ব্যাপক অপটিক্যাল উপাদান, পেশাদার সিগন্যাল প্রসেসিং সার্কিটরি এবং উন্নত ইমেজ প্রসেসিং অ্যালগরিদম রয়েছে।

মসৃণ ইমেজিং, স্থিতিশীল অপারেশন এবং অনুকূল খরচ কর্মক্ষমতা বৈশিষ্ট্যযুক্ত, iSE612 থার্মাল ক্যামেরা কোর স্ব-স্বাধীন ApexCore 640×512 12μm সিরামিক-প্যাকেজিং থার্মাল ডিটেক্টর দিয়ে সজ্জিত। চমৎকার সেন্সর পারফরম্যান্স কম-আওয়াজ তাপীয় চিত্র নিয়ে আসে এবং NETD≤20mK অসামান্য তাপমাত্রা পার্থক্য করার ক্ষমতা প্রতিফলিত করে।

মূল বৈশিষ্ট্য
  • মসৃণ, স্থিতিশীল এবং উচ্চ ব্যয়-কার্যকর:অপারেশনের সময় কোন শাটার ক্রমাঙ্কনের প্রয়োজন নেই, ছবি তোতলানো দূর করে। NETD≤20mK সহ উচ্চ ব্যয়-কার্যকর ApexCore সিরামিক-প্যাকেজিং ডিটেক্টর ব্যবহার করে
  • কমপ্যাক্ট এবং লাইটওয়েট:25.4×25.4×22.7 মিমি, বেয়ার কোর ওজন ≤26±1.5g এর মতো ছোট আকার। স্পেস-সেভিং স্ট্রাকচারাল ডিজাইন নমনীয় সিস্টেম ইন্টিগ্রেশন সক্ষম করে
  • সমৃদ্ধ বৈশিষ্ট্য সেট:সুপার-রেজোলিউশন অ্যালগরিদম, পিকচার-ইন-পিকচার, কাস্টমাইজেবল ওএসডি, স্লিপ মোড, ওয়ান-ক্লিক ক্যালিব্রেশন এবং বিভিন্ন মাইক্রো OLED ডিসপ্লেগুলির সাথে সামঞ্জস্যতা সমর্থন করে
  • নমনীয় ইন্টিগ্রেশন:সহজ গৌণ উন্নয়ন এবং সিস্টেম কাস্টমাইজেশনের জন্য একাধিক অপটিক্যাল লেন্স এবং এক্সটেনশন উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ
প্রযুক্তিগত বিশেষ উল্লেখ
মডেল iSE612
আইআর ডিটেক্টর সূচক
সংবেদনশীল উপাদান VOx
রেজোলিউশন 640×512
পিক্সেল সাইজ 12μm
বর্ণালী প্রতিক্রিয়া 8μm ~ 14μm
সাধারণ NETD

≤20mK
ইমেজ প্রসেসিং
ডিজিটাল ফ্রেম রেট 50Hz
শুরুর সময় 6 সে
ডিজিটাল ভিডিও YUV420/YUV422/RGB888/RAW
ইমেজ অ্যালগরিদম NUC/DRC/DNS/DDE/SFFC
শাটারলেস সমর্থিত
ইমেজ ডিসপ্লে 10 প্রকার (হোয়াইট হট/লাভা/লোহা লাল/গরম লোহা/মেডিকেল/আর্কটিক/রেইনবো1/রেইনবো2/টিন্ট/ব্ল্যাক হট)
ছবির দিকনির্দেশনা অনুভূমিক/উল্লম্ব/কর্ণ
ডিজিটাল জুম 1x/2x/4x/8x
ক্ষতিপূরণ মোড ম্যানুয়াল
বৈদ্যুতিক
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস 50পিন: BP040SB-50-0114-B-R0
কমিউনিকেশন ইন্টারফেস TTL-232/USB2.0
ডিজিটাল ভিডিও ইন্টারফেস DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
এক্সটেনশন উপাদান USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
বৈদ্যুতিক ইন্টারফেস
সরবরাহ ভোল্টেজ 2.7V~5.3V
সাধারণ শক্তি খরচ 0.8W@50Hz@23±3℃
মেকানিক্যাল/লেন্স
বেয়ার কোর সাইজ 25.4×25.4×22.7 মিমি φ36×24.3 মিমি
বেয়ার কোর ওজন 26±1.5 গ্রাম 28±1.5 গ্রাম
অপটিক্যাল লেন্স ফিক্সড ফোকাস অ্যাথারমাল: 4.8/9.1/13/19 মিমি
  • স্থির ফোকাস অ্যাথারমাল: 25/35/50/70/100 মিমি
  • ম্যানুয়াল ফোকাস: 25/35/50 মিমি
  • মোটর চালিত লেন্স: 75/100/150 মিমি
  • ক্রমাগত জুম: 15~75/20~100/28~90/30~150/30~180/25~225mm
প্রভাব হাফ সাইন ওয়েভ, 40g/11ms, ইমপ্যাক্ট ডিরেকশন X অক্ষ, 3 বার 1500g@0.4ms
কম্পন

5.35g, এলোমেলো কম্পন, 3-অক্ষ
শাটার উপাদান ঐচ্ছিক
পরিবেশগত অভিযোজনযোগ্যতা
অপারেটিং তাপমাত্রা -40℃~+70℃
স্টোরেজ তাপমাত্রা -45℃~+85℃
আর্দ্রতা 5%~95%, নন-কন্ডেন্সিং
সার্টিফিকেশন ROHS2.0/রিচ
শিল্প অ্যাপ্লিকেশন
  • ইন্ডাস্ট্রিয়াল ভিশন
  • অগ্নিনির্বাপণ এবং উদ্ধার
  • নিরাপত্তা নজরদারি
  • বহিরঙ্গন পর্যবেক্ষণ
  • মেশিন ভিশন
  • কনজিউমার ইলেকট্রনিক্স
কোম্পানির ক্ষমতা
  • উচ্চ সংবেদনশীলতা এবং চমৎকার কর্মক্ষমতা
  • ইনফ্রারেড শিল্পে বিশ্ব-নেতৃস্থানীয় প্রযুক্তি
  • বিভিন্ন ইনফ্রারেড ডিটেক্টর উপলব্ধ - বিভিন্ন ফর্ম্যাট এবং পিক্সেল আকারে আনকুলড এবং কুলড আইআর ডিটেক্টর উভয়ই
  • দ্রুত ডেলিভারি নিশ্চিত করতে ভলিউম উত্পাদন - লক্ষ লক্ষ ডিটেক্টর পর্যন্ত বার্ষিক উত্পাদন ক্ষমতা সহ তিনটি উত্পাদন লাইন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
কিভাবে uncooled ফোকাল প্লেন অ্যারে মাইক্রোবোলোমিটার কাজ করে?
ইনফ্রারেড তেজস্ক্রিয় তাপীয় প্রভাবের নীতি ব্যবহার করে, ঠাণ্ডা না হওয়া ইনফ্রারেড ডিটেক্টর ইনফ্রারেড শোষণ উপাদানের সাথে ইনফ্রারেড বিকিরণ শক্তিকে তাপ শক্তিতে রূপান্তর করে, যাতে সংবেদনশীল উপাদানের তাপমাত্রা বৃদ্ধি পায়। তারপর, সংবেদনশীল উপাদানের একটি নির্দিষ্ট শারীরিক পরামিতি সেই অনুযায়ী পরিবর্তিত হয় এবং বস্তুর সনাক্তকরণ উপলব্ধি করার জন্য ডিজাইন করা একটি নির্দিষ্ট রূপান্তর প্রক্রিয়ার মাধ্যমে বৈদ্যুতিক সংকেত বা দৃশ্যমান আলোক সংকেতে রূপান্তরিত হয়।
আনকুলড ইনফ্রারেড ডিটেক্টরের সুবিধা কী?
ঠাণ্ডা না করা ইনফ্রারেড ফোকাল প্লেন ডিটেক্টরের জন্য ইন্টিগ্রেটেড ডিওয়ার কুলার অ্যাসেম্বলি (আইডিসিএ) ডিভাইসের প্রয়োজন নেই এবং ঘরের তাপমাত্রায় কাজ করতে পারে। এটিতে দ্রুত শুরু, কম বিদ্যুত খরচ, ছোট আকার, হালকা ওজন, দীর্ঘ জীবন, কম খরচ ইত্যাদির সুবিধা রয়েছে। যদিও আনকুলড ইনফ্রারেড ফোকাল প্লেন ডিটেক্টরের সংবেদনশীলতা কুলড ইনফ্রারেড ডিটেক্টরের মতো ভালো নয়, বছরের পর বছর বিকাশের পরে, এটির খরচের কার্যকারিতা কুলড ডিটেক্টরের চেয়ে স্পষ্টতই ভাল হয়েছে, যার একটি বিস্তৃত প্রয়োগের সম্ভাবনা রয়েছে।
