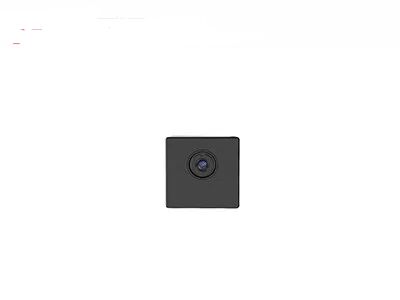

২৫৬x১৯২ রেজোলিউশন ১২µm পিক্সেল পিচ ৩.২মিমি লেন্স রেডিওমেট্রিক থার্মাল মডিউল আনকুলড LWIR ইনফ্রারেড ক্যামেরা মডিউল

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম SensorMicro
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার Mini212G2
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য আলোচনা সাপেক্ষ
পরিশোধের শর্ত টি/টি
পণ্যের বিবরণ
রেজোলিউশন 256x192 শক্তি খরচ 330mW
বর্ণালী পরিসীমা 8~14μm পিক্সেল পিচ 12μm
অপারেটিং ভোল্টেজ 3.3V±0.1V NETD ≤50mk
বিশেষভাবে তুলে ধরা

Uncooled LWIR ইনফ্রারেড ক্যামেরা কোর

,

ইনফ্রারেড ক্যামেরা কোর 256x192

,

নিরাপত্তা ক্যামেরা LWIR ইনফ্রারেড কোর

একটি বার্তা রেখে যান
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ

Mini212G2 আনকুলড ইনফ্রারেড মিনিচার মডিউলটি SensorMicro-এর স্ব-উন্নত TIMO212 ইনফ্রারেড মডিউলের উপর ভিত্তি করে তৈরি। একটি ইনফ্রারেড ISP প্রসেসিং বোর্ডের সংযোজন সরাসরি তাপমাত্রা ম্যাট্রিক্স এবং থার্মাল ইমেজ আউটপুট সক্ষম করে, যা গ্রাহকদের জন্য ডেভেলপমেন্টের কাজকে উল্লেখযোগ্যভাবে হ্রাস করে। এটি একটি 256×192/12μm ওয়েফার-লেভেল প্যাকেজ (WLP) আনকুলড VOx ইনফ্রারেড ডিটেক্টর, উচ্চ-কার্যকারিতা সিগন্যাল প্রসেসিং সার্কিট এবং উন্নত ইমেজ প্রসেসিং অ্যালগরিদমকে একীভূত করে।

SensorMicro থার্মাল ইমেজিং ডিটেক্টর এবং ইনফ্রারেড মডিউলের ডিজাইন, উৎপাদন, বিক্রয় এবং বিপণনে বিশেষজ্ঞ। আমরা গ্রাহকদের বিভিন্ন ইনফ্রারেড থার্মাল ইমেজিং সমাধান সরবরাহ করি যা সেকেন্ডারি ডেভেলপমেন্টের সময় কমিয়ে সামগ্রিক খরচ ব্যাপকভাবে হ্রাস করে।

প্রধান বৈশিষ্ট্য
সরাসরি থার্মাল ইমেজিং আউটপুট সহ মিনিচার মডিউল
  • একটি স্ব-উন্নত 256×192/12μm ইনফ্রারেড ডিটেক্টর দিয়ে সজ্জিত, যা উল্লেখযোগ্য খরচ সুবিধা প্রদান করে।
  • আল্ট্রা-কম্প্যাক্ট কাঠামোগত নকশা: শুধুমাত্র 17×17 মিমি (PCBA) আকার, 4 গ্রাম পর্যন্ত ওজন — স্থান-সীমাবদ্ধ অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
  • ইন্টিগ্রেটেড ISP প্রসেসিং বোর্ড এবং পরবর্তী প্রজন্মের ইমেজ অ্যালগরিদম সরাসরি স্পষ্ট থার্মাল ইমেজ সরবরাহ করে, শক্তিশালী বহুমুখিতা নিশ্চিত করে।
নির্ভুল সনাক্তকরণ, নমনীয় কনফিগারেশন
  • ±2℃ পর্যন্ত নির্ভুলতার সাথে উচ্চ-নির্ভুল তাপমাত্রা পরিমাপ; স্পট, এলাকা এবং ফুল-ফ্রেম পরিমাপ সমর্থন করে।
  • বিভিন্ন পর্যবেক্ষণ প্রয়োজনীয়তা মেটাতে একাধিক ফিল্ড-অফ-ভিউ লেন্স বিকল্প উপলব্ধ।
সহজ ইন্টিগ্রেশনের জন্য সমৃদ্ধ ইন্টারফেস
  • USB2.0, MIPI, DVP, BT.656, LVDS এবং অন্যান্য ডিজিটাল ভিডিও আউটপুট ইন্টারফেস সরবরাহ করে।
  • শিল্প-মানের ইন্টারফেসগুলির সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।
পণ্যের স্পেসিফিকেশন
মডেল Mini212G2
রেজোলিউশন 256×192
পিক্সেল সাইজ 12μm
স্পেকট্রাল রেসপন্স 8~14μm
NETD ≤50mK
আউটপুট ডেটা 14বিট Raw
ফ্রেম রেট থার্মোগ্রাফি: 25Hz, ইমেজিং: 50Hz
ফোকাস মোড ফোকাস ফ্রি
লেন্স (HFOV/FL) 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm
ওজন (গ্রাম) 7.1 | 6.4 | 4 | 6.8
PCBA সাইজ (মিমি) 17×17
ডিজিটাল ভিডিও ইন্টারফেস USB2.0 / MIPI / DVP / BT.656 / LVDS
অ্যানালগ ভিডিও ইন্টারফেস CVBS (PAL/NTSC)
অপারেটিং ভোল্টেজ 3.3V±0.1V
সাধারণ পাওয়ার খরচ 330mW
তাপমাত্রা পরিমাপ পরিসীমা -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
তাপমাত্রা পরিমাপ নির্ভুলতা ±2℃ / ±2% এর মধ্যে যেটি বেশি
অপারেটিং তাপমাত্রা -40℃~+70℃
আর্দ্রতা 5%~85%
স্টোরেজ তাপমাত্রা -45℃~+85℃
সার্টিফিকেশন RoHS 2.0 / REACH
শিল্প অ্যাপ্লিকেশন

Mini212G2 থার্মাল ইমেজিং মডিউল AIoT, মেশিন ভিশন, ইন্ডাস্ট্রিয়াল ভিশন, সিকিউরিটি মনিটরিং, নাইট অবজারভেশন এবং আরও অনেক ক্ষেত্রে প্রয়োগ করা হয়।

বৈচিত্র্যময় পণ্য পোর্টফোলিও

বিভিন্ন ইন্টিগ্রেশন প্রয়োজনীয়তা মেটাতে ইনফ্রারেড ডিটেক্টর, ক্যামেরা কোর এবং মডিউল সহ পণ্যের বিস্তৃত ফর্ম্যাট।

সমৃদ্ধ পণ্যের বৈচিত্র্য

একাধিক অ্যারে রেজোলিউশন, পিক্সেল সাইজ, ওয়েভব্যান্ড এবং লেন্স বিকল্পের সমন্বয় বিভিন্ন অ্যাপ্লিকেশনের জন্য বৃহত্তর নমনীয়তা প্রদান করে।

অসাধারণ কর্মক্ষমতা

স্পষ্ট ইমেজিং, কমপ্যাক্ট আকার, কম পাওয়ার খরচ, উচ্চ সংবেদনশীলতা এবং শক্তিশালী নির্ভরযোগ্যতা — বিস্তৃত পরিবেশগত চ্যালেঞ্জের অধীনে কাজ করার জন্য ডিজাইন করা হয়েছে।

সহজ ইন্টিগ্রেশন

একাধিক ইন্টারফেস বিকল্প ইন্টিগ্রেশনকে সহজ করে তোলে এবং একাধিক অ্যাপ্লিকেশন ক্ষেত্রে দ্রুত ডেভেলপমেন্ট সক্ষম করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. কুলড থার্মাল মডিউলের সুবিধা কী কী?

কুলড থার্মাল মডিউলগুলি বেশ কয়েকটি সুবিধা প্রদান করে, যার মধ্যে রয়েছে:

  • উচ্চতর সংবেদনশীলতা:কুলড মডিউলগুলি ছোট তাপমাত্রার পার্থক্য সনাক্ত করতে পারে, যা উন্নত ছবির গুণমান প্রদান করে।
  • দীর্ঘ পরিসীমা:এগুলি বৃহত্তর দূরত্বে তাপীয় তথ্য ক্যাপচার করতে পারে।
  • উচ্চতর রেজোলিউশন:কুলড মডিউলগুলি সাধারণত উচ্চতর পিক্সেল সংখ্যা প্রদান করে, যার ফলে তীক্ষ্ণ এবং আরও বিস্তারিত ছবি পাওয়া যায়।
  • হ্রাসকৃত নয়েজ:কুলিং প্রক্রিয়া সেন্সর নয়েজকে উল্লেখযোগ্যভাবে হ্রাস করে, যার ফলে স্পষ্ট ছবি পাওয়া যায়।
  • উন্নত বিশ্লেষণের জন্য উপযুক্ত:কুলড মডিউলগুলি প্রায়শই বৈজ্ঞানিক গবেষণা, রিমোট সেন্সিং এবং বিশেষ অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয় যেগুলির জন্য নির্ভুল তাপমাত্রা পরিমাপ এবং বিশ্লেষণ প্রয়োজন।
2. আনকুলড থার্মাল মডিউলের সুবিধা কী কী?

আনকুলড থার্মাল মডিউলগুলির নিজস্ব সুবিধা রয়েছে, যার মধ্যে রয়েছে:

  • কম খরচ:আনকুলড মডিউলগুলি সাধারণত তাদের কুলড প্রতিরূপের চেয়ে বেশি সাশ্রয়ী।
  • কমপ্যাক্ট আকার:এগুলি ছোট এবং হালকা, যা বিভিন্ন সিস্টেমে একীভূত করা সহজ করে তোলে।
  • কোন রক্ষণাবেক্ষণ নেই:আনকুলড মডিউলগুলির জন্য ক্রায়োজেনিক কুলিং সিস্টেমের প্রয়োজন হয় না, যা রক্ষণাবেক্ষণের প্রয়োজনীয়তা সহজ করে তোলে।
  • তাৎক্ষণিক স্টার্টআপ:এগুলি দ্রুত চালু করা যায় এবং কুলিংয়ের প্রয়োজন ছাড়াই থার্মাল ইমেজ তৈরি করতে পারে।
  • শক্তি দক্ষতা:কুলড মডিউলের তুলনায় আনকুলড মডিউলগুলি কম শক্তি ব্যবহার করে।
3. কুলড এবং আনকুলড থার্মাল মডিউলের সাধারণ অ্যাপ্লিকেশনগুলি কী কী?

কুলড এবং আনকুলড থার্মাল মডিউলগুলি বিভিন্ন ক্ষেত্রে অ্যাপ্লিকেশন খুঁজে পায়, যার মধ্যে রয়েছে:

  • কুলড থার্মাল মডিউল:দীর্ঘ-পরিসীমা নজরদারি, বৈজ্ঞানিক গবেষণা, উচ্চ-রেজোলিউশন ইমেজিং, ইত্যাদি।
  • আনকুলড থার্মাল মডিউল:ব্যক্তিগত নাইট ভিশন ডিভাইস, হ্যান্ডহেল্ড থার্মাল ক্যামেরা, স্বয়ংচালিত নিরাপত্তা, বিল্ডিং পরিদর্শন, অগ্নিনির্বাপণ এবং ভোক্তা ইলেকট্রনিক্স।

এটি লক্ষ করা গুরুত্বপূর্ণ যে নির্দিষ্ট অ্যাপ্লিকেশন এবং এর প্রয়োজনীয়তাগুলি প্রায়শই কুলড এবং আনকুলড থার্মাল মডিউলগুলির মধ্যে পছন্দ নির্ধারণ করে।

4. শরীরের তাপমাত্রা পরিমাপের জন্য ইনফ্রারেড থার্মোমিটার কি নির্ভুল?

ইনফ্রারেড থার্মোমিটার (নন-কন্টাক্ট থার্মোমিটার নামেও পরিচিত) শরীরের তাপমাত্রার একটি দ্রুত অনুমান প্রদান করতে পারে। তবে, তাদের নির্ভুলতা বিভিন্ন কারণ দ্বারা প্রভাবিত হতে পারে, যেমন লক্ষ্যের দূরত্ব, বাহ্যিক তাপমাত্রার অবস্থা এবং ডিভাইসের ক্যালিব্রেশন। চিকিৎসা উদ্দেশ্যে, নির্ভুল পরিমাপের জন্য ক্লিনিকাল-গ্রেড থার্মোমিটার ব্যবহার করার পরামর্শ দেওয়া হয়।
