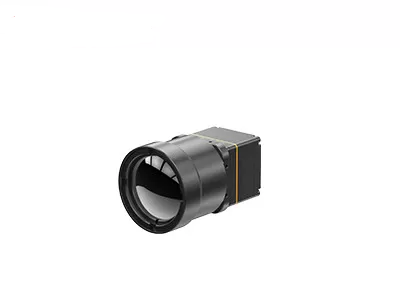

1280×1024 রেজোলিউশন 8μm পিক্সেল পিচ রেডিওমেট্রিক তাপীয় মডিউল ±2°C তাপমাত্রা পরিমাপের নির্ভুলতা সহ

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম SensorMicro
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার iTL1208R
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য আলোচনা সাপেক্ষ
পরিশোধের শর্ত টি/টি
পণ্যের বিবরণ
রেজোলিউশন 1280×1024 শক্তি খরচ 1W
বর্ণালী পরিসীমা 8~14μm পিক্সেল পিচ 8μm
NETD ≤30mK ফ্রেম রেট 25Hz/30Hz
বিশেষভাবে তুলে ধরা

LWIR থার্মাল ইমেজিং মডিউল

,

25Hz LWIR থার্মাল ইমেজিং মডিউল

,

মেডিকেল LWIR থার্মাল ক্যামেরা মডিউল

একটি বার্তা রেখে যান
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ

iTL1208R হল শিল্পের প্রথম 8-মাইক্রন মেগাপিক্সেল মিনিচার ইনফ্রারেড ক্যামেরা কোর, যা ApexCore 1280×1024/8μm ইনফ্রারেড ডিটেক্টরকে একীভূত করে মেগাপিক্সেল থার্মাল ইমেজিংকে অত্যন্ত ছোট ফর্ম ফ্যাক্টরে পরিমাণগত তাপমাত্রা পরিমাপের সাথে একত্রিত করে। 22.6×22.6×34.5 মিমি মাত্রা এবং 34.5 গ্রাম ওজন সহ 12 মিমি লেন্স সহ, এটি ±2°C বা ±2% পর্যন্ত তাপমাত্রা পরিমাপের নির্ভুলতাকে সমর্থন করে।

বহিরঙ্গন পরিদর্শন এবং শিল্প থার্মোমেট্রি অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে যেগুলির জন্য উচ্চ-রেজোলিউশন থার্মাল ভিজ্যুয়াল এবং সুনির্দিষ্ট তাপমাত্রা ডেটা উভয়ই প্রয়োজন, iTL1208R হালকা ওজনের স্মার্ট ডিভাইসগুলির জন্য একটি সম্পূর্ণ থার্মাল ইমেজিং এবং তাপমাত্রা পরিমাপ সমাধান সরবরাহ করে। এটি জার্মেনিয়াম-মুক্ত চ্যালকোজেনাইড লেন্স ব্যবহার করে এবং RAW এবং YUV ডেটার জন্য MIPI CSI আউটপুট সরবরাহ করে, এমবেডিং এবং সিস্টেম ইন্টিগ্রেশনকে সহজতর করে।

প্রধান বৈশিষ্ট্য
  • 8μm মেগাপিক্সেল ব্রেকথ্রু
    • বিশ্বের প্রথম 8μm মেগাপিক্সেল থার্মাল ক্যামেরা কোর।
    • ApexCore 1280×1024/8μm সুপার ইনফ্রারেড ডিটেক্টর দ্বারা চালিত, উচ্চ রেজোলিউশন এবং আল্ট্রা-কম্প্যাক্ট ইন্টিগ্রেশনকে ভারসাম্যপূর্ণ করে।
  • SWaP পারফরম্যান্সের অগ্রভাগে
    • শুধুমাত্র 22.6×22.6×34.5 মিমি পরিমাপ করে, ওজন 34.5 গ্রাম (12 মিমি লেন্স সহ), এবং মাত্র 1 ওয়াট ব্যবহার করে।
    • মেগাপিক্সেল থার্মাল ইমেজিংয়ের জন্য আকারের বাধা ভেঙে দেয়।
  • জার্মেনিয়াম-মুক্ত অপটিক্স, দ্রুত ইন্টিগ্রেশন
    • বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য একাধিক লেন্স বিকল্প সহ জার্মেনিয়াম-মুক্ত চ্যালকোজেনাইড অপটিক্স।
    • সিস্টেম ইন্টিগ্রেশন সহজ করার জন্য RAW এবং YUV ডেটা আউটপুট সহ MIPI CSI ইমেজ আউটপুট ইন্টারফেস।
পণ্যের স্পেসিফিকেশন
মডেল iTL1208R
আইআর ডিটেক্টর ইন্ডিকেটর
সংবেদনশীল উপাদান VOx
রেজোলিউশন 1280×1024
পিক্সেল সাইজ 8μm
স্পেকট্রাল রেসপন্স 8μm ~ 14μm
সাধারণ NETD ≤30mK
ইমেজ প্রসেসিং
ডিজিটাল ফ্রেম রেট 25/30Hz
স্টার্ট-আপ টাইম ≤6s
ডিজিটাল ভিডিও RAW/YUV/TMP
ইমেজ অ্যালগরিদম NUC/3DNR/DNS/DRC/EE
ইমেজ ডিসপ্লে 10 প্রকার (হোয়াইট হট / লাভা / আয়রন রেড / হট আয়রন / মেডিকেল / আর্কটিক / রেইনবো 1 / রেইনবো 2 / টিণ্ট / ব্ল্যাক হট)
পিসি সফটওয়্যার
আইসিসি সফটওয়্যার মডিউল কন্ট্রোল ও ভিডিও ডিসপ্লে
বৈদ্যুতিক
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস 34Pin_Connector Interface: BP04SD-34-0065-R0
যোগাযোগ ইন্টারফেস TTL-232 / I2C
ডিজিটাল ভিডিও ইন্টারফেস MIPI-CSI
সাপ্লাই ভোল্টেজ 4.5–5.5V
সাধারণ পাওয়ার খরচ 1W
তাপমাত্রা পরিমাপ
অপারেটিং তাপমাত্রা -10℃ ~ +50℃
তাপমাত্রা পরিমাপের পরিসীমা -20℃ ~ 150℃, 100℃ ~ 550℃; কাস্টমাইজেশন এবং সম্প্রসারণ সমর্থিত
তাপমাত্রা পরিমাপের নির্ভুলতা 23℃±3℃ @ ±2℃ বা ±2% এর মধ্যে বৃহত্তর
আংশিক তাপমাত্রা পরিমাপ তাপমাত্রা পরিমাপ এলাকার সর্বোচ্চ, সর্বনিম্ন এবং গড় মানের আউটপুট সমর্থন করে
যান্ত্রিক
আকার (লেন্স সহ) 5 মিমি লেন্স সহ: 22.6 মিমি×22.6 মিমি×50 মিমি (লেন্স বাইরের ব্যাস Φ37 মিমি)
10 মিমি লেন্স সহ: 22.6 মিমি×22.6 মিমি×45.3 মিমি (লেন্স বাইরের ব্যাস Φ33 মিমি)
12 মিমি লেন্স সহ: 22.6 মিমি×22.6 মিমি×34.5 মিমি (লেন্স বাইরের ব্যাস Φ26.6 মিমি)
17 মিমি লেন্স সহ: 22.6 মিমি×22.6 মিমি×35.4 মিমি (লেন্স বাইরের ব্যাস Φ27 মিমি)
25 মিমি লেন্স সহ: 22.6 মিমি×22.6 মিমি×44.2 মিমি (লেন্স বাইরের ব্যাস Φ33 মিমি)
35 মিমি লেন্স সহ: 22.6 মিমি×22.6 মিমি×50.9 মিমি (লেন্স বাইরের ব্যাস Φ43.2 মিমি)
ওজন (লেন্স সহ) 85.5±4.5 গ্রাম (5 মিমি লেন্স)
70.5±3.6 গ্রাম (10 মিমি লেন্স)
35.7±2 গ্রাম (12 মিমি লেন্স)
40.7±2.1 গ্রাম (17 মিমি লেন্স)
71.0±3.6 গ্রাম (25 মিমি লেন্স)
110±5.5 গ্রাম (35 মিমি লেন্স)
পরিবেশগত অভিযোজনযোগ্যতা
অপারেটিং তাপমাত্রা -40℃ ~ +70℃
স্টোরেজ তাপমাত্রা -45℃ ~ +85℃
আর্দ্রতা 5% ~ 95%, নন-কন্ডেন্সিং
কম্পন 5.35grms, র্যান্ডম ভাইব্রেশন, 3-অক্ষ
প্রভাব হাফ সাইন ওয়েভ, 40g/11ms, ইমপ্যাক্ট ডিরেকশন, 3 অ্যাক্সিস, 6 ডিরেকশন
সার্টিফিকেশন ROHS2.0 / REACH
অপটিক্যাল লেন্স ফিক্সড ফোকাস অ্যাথার্মাল: 5 / 10 / 12 / 17 / 25 / 35 মিমি
শিল্প অ্যাপ্লিকেশন

iTL1208R থার্মাল ইমেজিং মডিউলটি বন অগ্নিনির্বাপণ, বিদ্যুৎ রক্ষণাবেক্ষণ, ফটোভোলটাইক পরিদর্শন, নিরাপত্তা পর্যবেক্ষণ, পরিধানযোগ্য ডিভাইস, পোর্টেবল ডিভাইস এবং অন্যান্য সম্পর্কিত ক্ষেত্রগুলিতে প্রয়োগ করা হয়।

কাস্টমাইজড পরিষেবা
  • পণ্য কাস্টমাইজেশন: শিল্প-নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য কনফিগারেশনগুলি সামঞ্জস্য করুন এবং অ্যালগরিদমগুলি মানিয়ে নিন।
  • অন-সাইট প্রযুক্তিগত সহায়তা ও প্রশিক্ষণ: মূল গ্রাহকদের হাতে-কলমে সিস্টেম সেটআপ এবং অপারেশনাল প্রশিক্ষণ প্রদান করুন।
  • নতুন পণ্য ও বাজারের জন্য যৌথ উদ্ভাবন: উদ্ভাবনী ইনফ্রারেড অ্যাপ্লিকেশন সমাধান সহ-উন্নয়ন করতে গ্রাহকদের সাথে সহযোগিতা করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. থার্মাল ক্যামেরা কোরগুলি সম্পূর্ণ থার্মাল ক্যামেরা থেকে কীভাবে আলাদা?

থার্মাল ক্যামেরা কোরগুলি থার্মাল ক্যামেরার মূল উপাদান, যখন সম্পূর্ণ থার্মাল ক্যামেরাতে থার্মাল ক্যামেরা কোর, একটি হাউজিং, ডিসপ্লে মডিউল, ইউজার ইন্টারফেস এবং ইমেজ স্টোরেজ এবং ডেটা প্রসেসিং ক্ষমতার মতো অতিরিক্ত বৈশিষ্ট্য থাকে। থার্মাল ক্যামেরা কোরগুলি প্রায়শই নির্মাতারা বা ইন্টিগ্রেটরদের দ্বারা নির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য কাস্টম থার্মাল ইমেজিং সমাধান বিকাশের জন্য ব্যবহৃত হয়।

2. ইনফ্রারেড ডিটেক্টর এবং থার্মাল ক্যামেরা কোরগুলির অ্যাপ্লিকেশনগুলি কী কী?

ইনফ্রারেড ডিটেক্টর এবং থার্মাল ক্যামেরা কোরগুলি বিভিন্ন ক্ষেত্র এবং অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যার মধ্যে রয়েছে:

  • থার্মোগ্রাফি এবং বিল্ডিং ডায়াগনস্টিকস
  • শিল্প প্রক্রিয়া পর্যবেক্ষণ এবং নিয়ন্ত্রণ
  • নিরাপত্তা এবং নজরদারি
  • অগ্নিনির্বাপণ এবং অনুসন্ধান ও উদ্ধার অভিযান
  • অটোমোটিভ নিরাপত্তা ব্যবস্থা
  • মেডিকেল ইমেজিং
  • কৃষি এবং পশু পর্যবেক্ষণ
  • বিভিন্ন বৈজ্ঞানিক শাখায় গবেষণা ও উন্নয়ন
3. ইনফ্রারেড ডিটেক্টর এবং থার্মাল ক্যামেরা কোরগুলির কি বিভিন্ন প্রকারভেদ আছে?

হ্যাঁ, থার্মোপাইল, বোলোমিটার, পাইরোইলেকট্রিক ডিটেক্টর এবং ফোটন ডিটেক্টর সহ বিভিন্ন ধরণের ইনফ্রারেড ডিটেক্টর রয়েছে। একইভাবে, বিভিন্ন ধরণের থার্মাল ক্যামেরা কোর উপলব্ধ রয়েছে, যা বেসিক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত লো-রেজোলিউশন কোর থেকে শুরু করে উন্নত থার্মাল ইমেজিং সিস্টেমে ব্যবহৃত হাই-রেজোলিউশন কোর পর্যন্ত। ডিটেক্টর টাইপ এবং ক্যামেরা কোরের পছন্দ অ্যাপ্লিকেশনের নির্দিষ্ট প্রয়োজনীয়তার উপর নির্ভর করে।
