1280×1024 8μm 1W তাপীয় ইমেজিং মডিউল সুরক্ষা পর্যবেক্ষণের জন্য তাপীয় ক্যামেরা কোর

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম SensorMicro
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার iTL1208R
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য আলোচনা সাপেক্ষ
পরিশোধের শর্ত টি/টি
পণ্যের বিবরণ
রেজোলিউশন 1280×1024 শক্তি খরচ 1W
বর্ণালী পরিসীমা 8~14μm পিক্সেল পিচ 8μm
NETD ≤30mK ফ্রেম রেট 25Hz/30Hz
বিশেষভাবে তুলে ধরা

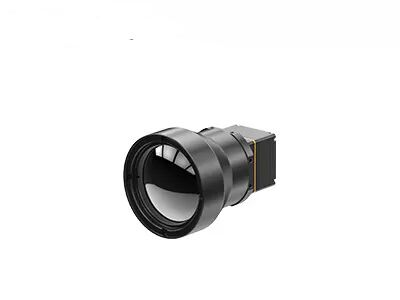

কমপ্যাক্ট LWIR থার্মাল ইমেজিং মডিউল

,

থার্মাল ইমেজিং মডিউল TWIN612

,

কম শক্তি খরচ LWIR মডিউল

একটি বার্তা রেখে যান
পণ্যের বর্ণনা
পণ্যের সংক্ষিপ্ত বিবরণ

iTL1208R-এর সাথে পরিচয়, বিশ্বের প্রথম ৮-মাইক্রন মেগাপিক্সেল মিনিয়েচার ইনফ্রারেড ক্যামেরা কোর যা ApexCore 1280×1024/8μm ইনফ্রারেড ডিটেক্টর দ্বারা চালিত। এটি মেগাপিক্সেল থার্মাল ইমেজিং ক্ষমতা এবং তাপমাত্রা পরিমাপের কার্যকারিতা একত্রিত করে, যা আকার, ওজন এবং শক্তি সাশ্রয়ে শ্রেষ্ঠত্ব অর্জন করে।

কম্প্যাক্ট থার্মাল ক্যামেরা কোরটির পরিমাপ ২২.৬×২২.৬×৩৪.৫ মিমি এবং ওজন ৩৪.৫ গ্রাম (১২ মিমি লেন্স সহ), যা ±২°C বা ±২% তাপমাত্রা পরিমাপের নির্ভুলতা প্রদান করে। আউটডোর পরিদর্শন এবং শিল্প তাপমাত্রা পরিমাপের ব্যবহারের জন্য আদর্শ, যেখানে উচ্চ-রেজোলিউশন থার্মাল ইমেজিং এবং সঠিক তাপমাত্রা সনাক্তকরণের প্রয়োজন হয়, এটি হালকা ওজনের স্মার্ট সরঞ্জামের জন্য একটি সমন্বিত থার্মাল সমাধান সরবরাহ করে।

জার্মেনিয়াম-মুক্ত চ্যালকোজেনাইড অপটিক্স দিয়ে নির্মিত এবং একটি MIPI CSI ইন্টারফেস দিয়ে সজ্জিত যা RAW এবং YUV ডেটা আউটপুট করে, এটি এন্ড সিস্টেমে সহজ এবং দ্রুত ইন্টিগ্রেশন সহজতর করে।

প্রধান বৈশিষ্ট্য
৮μm মেগাপিক্সেল ব্রেকথ্রু
  • বিশ্বের প্রথম ৮μm মেগাপিক্সেল থার্মাল ক্যামেরা কোর।
  • ApexCore 1280×1024/8μm সুপার ইনফ্রারেড ডিটেক্টর দ্বারা চালিত, যা উচ্চ রেজোলিউশন এবং অতি-কম্প্যাক্ট ইন্টিগ্রেশনকে ভারসাম্যপূর্ণ করে।
SWaP পারফরম্যান্সের অগ্রভাগে
  • শুধুমাত্র ২২.৬×২২.৬×৩৪.৫ মিমি পরিমাপ করে, ওজন ৩৪.৫ গ্রাম (১২ মিমি লেন্স সহ), এবং মাত্র ১ ওয়াট শক্তি ব্যবহার করে।
  • মেগাপিক্সেল থার্মাল ইমেজিংয়ের জন্য আকারের বাধা ভাঙছে।
জার্মেনিয়াম-মুক্ত অপটিক্স, দ্রুত ইন্টিগ্রেশন
  • বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য একাধিক লেন্স বিকল্প সহ জার্মেনিয়াম-মুক্ত চ্যালকোজেনাইড অপটিক্স।
  • সিস্টেম ইন্টিগ্রেশন সহজ করার জন্য RAW এবং YUV ডেটা আউটপুট সহ MIPI CSI ইমেজ আউটপুট ইন্টারফেস।
পণ্যের স্পেসিফিকেশন
মডেল iTL1208R
আইআর ডিটেক্টর সূচক
সংবেদনশীল উপাদান VOx
রেজোলিউশন 1280×1024
পিক্সেল সাইজ 8μm
স্পেকট্রাল রেসপন্স 8μm ~ 14μm
সাধারণ NETD ≤30mK
ইমেজ প্রসেসিং
ডিজিটাল ফ্রেম রেট 25/30Hz
স্টার্ট-আপ টাইম ≤6s
ডিজিটাল ভিডিও RAW/YUV/TMP
ইমেজ অ্যালগরিদম NUC/3DNR/DNS/DRC/EE
ইমেজ ডিসপ্লে ১০ প্রকার (হোয়াইট হট / লাভা / আয়রন রেড / হট আয়রন / মেডিকেল / আর্কটিক / রেইনবো ১ / রেইনবো ২ / টিণ্ট / ব্ল্যাক হট)
পিসি সফটওয়্যার
ICC সফটওয়্যার মডিউল কন্ট্রোল ও ভিডিও ডিসপ্লে
বৈদ্যুতিক
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস 34Pin_Connector Interface: BP04SD-34-0065-R0
কমিউনিকেশন ইন্টারফেস TTL-232 / I2C
ডিজিটাল ভিডিও ইন্টারফেস MIPI-CSI
সাপ্লাই ভোল্টেজ 4.5–5.5V
সাধারণ পাওয়ার কনসাম্পশন 1W
তাপমাত্রা পরিমাপ
অপারেটিং তাপমাত্রা -10°C ~ +50°C
তাপমাত্রা পরিমাপের পরিসীমা -20°C ~ 150°C, 100°C ~ 550°C; কাস্টমাইজেশন এবং সম্প্রসারণ সমর্থিত
তাপমাত্রা পরিমাপের নির্ভুলতা ±২°C বা ±২% এর মধ্যে যেটি বেশি @ 23°C ±3°C
আংশিক তাপমাত্রা পরিমাপ তাপমাত্রা পরিমাপ এলাকার সর্বোচ্চ, সর্বনিম্ন এবং গড় মান আউটপুট সমর্থন করে
যান্ত্রিক
আকার (লেন্স সহ) ৫মিমি লেন্স সহ: ২২.৬মিমি × ২২.৬মিমি × ৫০মিমি (লেন্সের বাইরের ব্যাস Φ৩৭মিমি)
১০মিমি লেন্স সহ: ২২.৬মিমি × ২২.৬মিমি × ৪৫.৩মিমি (লেন্সের বাইরের ব্যাস Φ৩৩মিমি)
১২মিমি লেন্স সহ: ২২.৬মিমি × ২২.৬মিমি × ৩৪.৫মিমি (লেন্সের বাইরের ব্যাস Φ২৬.৬মিমি)
১৭মিমি লেন্স সহ: ২২.৬মিমি × ২২.৬মিমি × ৩৫.৪মিমি (লেন্সের বাইরের ব্যাস Φ২৭মিমি)
২৫মিমি লেন্স সহ: ২২.৬মিমি × ২২.৬মিমি × ৪৪.২মিমি (লেন্সের বাইরের ব্যাস Φ৩৩মিমি)
৩৫মিমি লেন্স সহ: ২২.৬মিমি × ২২.৬মিমি × ৫০.৯মিমি (লেন্সের বাইরের ব্যাস Φ৪৩.২মিমি)
ওজন (লেন্স সহ) ৮৫.৫ ±৪.৫ গ্রাম (৫মিমি লেন্স)
৭০.৫ ±৩.৬ গ্রাম (১০মিমি লেন্স)
৩৫.৭ ±২ গ্রাম (১২মিমি লেন্স)
৪০.৭ ±২.১ গ্রাম (১৭মিমি লেন্স)
৭১.০ ±৩.৬ গ্রাম (২৫মিমি লেন্স)
১১০ ±৫.৫ গ্রাম (৩৫মিমি লেন্স)
পরিবেশগত অভিযোজনযোগ্যতা
অপারেটিং তাপমাত্রা -৪০°C ~ +৭০°C
স্টোরেজ তাপমাত্রা -৪৫°C ~ +৮৫°C
আর্দ্রতা ৫% ~ ৯৫%, নন-কন্ডেন্সিং
কম্পন ৫.৩৫ গ্রাম, র্যান্ডম ভাইব্রেশন, ৩-অক্ষ
আঘাত হাফ সাইন ওয়েভ, ৪০ গ্রাম/১১মিমি, ইমপ্যাক্ট ডিরেকশন, ৩ অ্যাক্সিস, ৬ ডিরেকশন
সার্টিফিকেশন ROHS2.0 / REACH
অপটিক্যাল লেন্স ফিক্সড ফোকাস অ্যাথার্মাল: ৫ / ১০ / ১২ / ১৭ / ২৫ / ৩৫ মিমি
শিল্প অ্যাপ্লিকেশন

TWIN612/R থার্মাল ইমেজিং মডিউলটি থার্মোগ্রাফি, সিকিউরিটি মনিটরিং, পেলোড, রোবট, ইন্টেলিজেন্ট হার্ডওয়্যার, ADAS, এবং অগ্নিনির্বাপণ ও উদ্ধার ক্ষেত্রে প্রয়োগ করা হয়।

প্রমিত পরিষেবা
  • সম্পূর্ণ ডকুমেন্টেশন: পণ্যের ম্যানুয়াল, সেটআপ গাইড এবং নির্বাচন রেফারেন্স। অনুমান ছাড়াই শুরু করুন।
  • ডেভেলপমেন্ট ও টেস্টিং সহায়তা: নমুনা সমন্বিত টেস্টিং, পারফরম্যান্স মূল্যায়ন এবং প্যারামিটার যাচাইকরণ সহজ করা হয়েছে।
  • অ্যাডভান্সড ডেভেলপার টুলকিট: গভীর ইন্টিগ্রেশনের জন্য SDK, API, অ্যালগরিদম এবং ডিবাগিং টুল।
  • রিমোট টেকনিক্যাল সাপোর্ট: ২৪/৭ সাপোর্ট — জরুরি সমস্যার জন্য দ্রুত প্রতিক্রিয়া এবং সময়োপযোগী সমাধান।
  • ওয়ারেন্টি: সর্বোত্তম কর্মক্ষমতা পুনরুদ্ধারের জন্য আসল যন্ত্রাংশ এবং কঠোর প্রক্রিয়া অনুসরণ।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১. থার্মাল ইমেজিং ব্যবহার করে কি প্রাণী সনাক্ত করা যায়?

হ্যাঁ, থার্মাল ইমেজিং প্রাণীদের শরীর থেকে নির্গত তাপমাত্রার পার্থক্য ধারণ করে তাদের সনাক্ত করতে পারে। এটি বন্যপ্রাণী পর্যবেক্ষণ এবং ট্র্যাকিংয়ের পাশাপাশি অনুসন্ধান ও উদ্ধার অভিযানে প্রাণী সনাক্তকরণের জন্য সাধারণত ব্যবহৃত হয়।

২. বাড়ির পরিদর্শনে কি থার্মাল ইমেজিং ব্যবহার করা যেতে পারে?

হ্যাঁ, থার্মাল ইমেজিং সাধারণত বাড়ির পরিদর্শনে ইনসুলেশন গ্যাপ, জলের লিক, বৈদ্যুতিক সমস্যা এবং HVAC অদক্ষতার মতো সমস্যাগুলি সনাক্ত করতে ব্যবহৃত হয়। এটি খালি চোখে দেখা যায় না এমন লুকানো ত্রুটিগুলি সনাক্ত করতে সাহায্য করতে পারে, যা লক্ষ্যযুক্ত মেরামত বা উন্নতির সুযোগ করে দেয়।

৩. থার্মাল ক্যামেরা কোর কী?

থার্মাল ক্যামেরা কোর, যা থার্মাল ইমেজিং কোর বা থার্মাল ক্যামেরা মডিউল নামেও পরিচিত, থার্মাল ক্যামেরার প্রধান উপাদান। এগুলিতে ইনফ্রারেড বিকিরণ ধারণ এবং প্রক্রিয়াকরণের জন্য প্রয়োজনীয় উপাদানগুলি থাকে যা থার্মাল চিত্র তৈরি করে। এই কোরগুলিতে সাধারণত একটি ইনফ্রারেড ডিটেক্টর, অপটিক্স, সিগন্যাল প্রসেসিং ইলেকট্রনিক্স এবং থার্মাল চিত্র আউটপুট করার জন্য ইন্টারফেস অন্তর্ভুক্ত থাকে।
