ইন্ডাস্ট্রিয়াল থার্মোগ্রাফির জন্য হাই ডেফিনিশন Uncooled VOx থার্মাল ইমেজিং মডিউল

শিল্প থার্মোগ্রাফির জন্য উচ্চ-সংজ্ঞা সম্পন্ন আনকুলড VOx থার্মাল ইমেজিং মডিউল

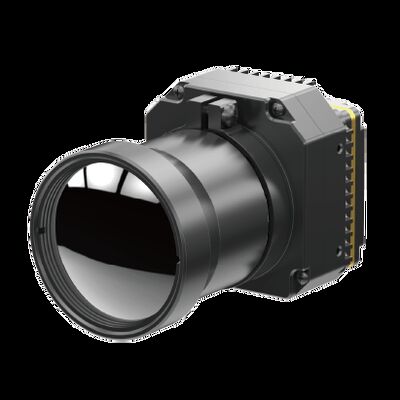

PLUG1212R হল SensorMicro দ্বারা তৈরি PLUG-R সিরিজের আনকুলড ইনফ্রারেড ক্যামেরা মডিউলগুলির মধ্যে একটি। এটি 1280x1024/12μm আনকুলড ইনফ্রারেড ডিটেক্টর-এর উপর ভিত্তি করে তৈরি করা হয়েছে, যার সাথে রয়েছে পেশাদার সংকেত প্রক্রিয়াকরণ সার্কিট এবং ইমেজ প্রক্রিয়াকরণ প্ল্যাটফর্ম, যা লক্ষ্যবস্তু ইনফ্রারেড বিকিরণকে সম্পূর্ণরূপে তাপমাত্রা ডেটাতে রূপান্তরিত করে। এর তাপমাত্রা পরিমাপ উপলব্ধ এবং তাপমাত্রা পরিসীমা কাস্টমাইজযোগ্য, যা শিল্প থার্মোগ্রাফির নির্দিষ্ট প্রয়োজনীয়তা পূরণ করে।

আনকুলড এইচডি এলডব্লিউআইআর 1280x1024/12μm VOx থার্মাল ইমেজিং মডিউল একটি বিস্তৃত তাপমাত্রা পরিমাপের পরিসীমা সরবরাহ করে, যা শিল্প পরিদর্শন, নজরদারি এবং নিরাপত্তা সহ বিভিন্ন ক্ষেত্রে অ্যাপ্লিকেশন সক্ষম করে। শূন্যের নীচের তাপমাত্রা (-20℃) এবং উচ্চ-তাপমাত্রার পরিবেশ (550 পর্যন্ত) উভয়কে কভার করে এমন একটি তাপমাত্রা পরিসীমা সহ, এই মডিউলটি বিভিন্ন থার্মাল ইমেজিং দৃশ্যের চাহিদা পূরণ করে।

- পিক্সেল পিচ: 12μm

- রেজোলিউশন: 1280x1024

- বর্ণালী পরিসীমা: 8μm -14μm

- উচ্চ সংবেদনশীলতা: NETD<30mK

- তাপমাত্রা পরিসীমা: -20℃~150℃, 100℃~550℃

- তাপমাত্রা নির্ভুলতা: ±2℃ বা ±2%

- উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা।

PLU1212R ইনফ্রারেড ইমেজিং মডিউলটি পাওয়ার ইলেকট্রিসিটি, মেশিন ভিশন, বিল্ডিং ইন্সপেকশন, মেটালার্জিক্যাল পেট্রোকেমিক্যাল ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।

1. একটি ইনফ্রারেড ডিটেক্টর কিভাবে কাজ করে?

ইনফ্রারেড ডিটেক্টরগুলি ইনফ্রারেড রেঞ্জে ইলেক্ট্রোম্যাগনেটিক বিকিরণ অনুভব করে কাজ করে। সনাক্তকরণের সঠিক প্রক্রিয়াটি ইনফ্রারেড ডিটেক্টরের প্রকারের উপর নির্ভর করে।

থার্মাল ডিটেক্টরগুলি ইনফ্রারেড বিকিরণ শোষণ করার কারণে সৃষ্ট তাপমাত্রার পরিবর্তন পরিমাপ করে কাজ করে। উদাহরণস্বরূপ, মাইক্রোবোলমিটারগুলি ক্ষুদ্র প্রতিরোধক উপাদানগুলির একটি ম্যাট্রিক্স নিয়ে গঠিত যা তাপের প্রতি সংবেদনশীল। যখন ইনফ্রারেড বিকিরণ ডিটেক্টর দ্বারা শোষিত হয়, তখন এটি প্রতিরোধক উপাদানের তাপমাত্রা বৃদ্ধি করে, যার ফলে বৈদ্যুতিক প্রতিরোধের পরিবর্তন হয় যা সনাক্ত করা যায় এবং একটি ছবিতে রূপান্তরিত করা যায়।

অন্যদিকে, ফোটন ডিটেক্টরগুলি ইনফ্রারেড বিকিরণ থেকে ফোটনগুলিকে বৈদ্যুতিক সংকেতে রূপান্তর করে কাজ করে। দুটি সাধারণ ধরনের ফোটন ডিটেক্টর হল ফটোভোলটাইক ডিটেক্টর এবং ফটো কন্ডাক্টর। ফটোভোলটাইক ডিটেক্টরগুলি যখন ইনফ্রারেড ফোটন শোষিত হয় তখন একটি ভোল্টেজ তৈরি করে, যেখানে ফটো কন্ডাক্টরগুলি ফোটন শোষিত হলে তাদের পরিবাহিতা বৃদ্ধি করে।

ইনফ্রারেড ডিটেক্টরগুলি অন্যান্য সনাক্তকরণ প্রক্রিয়াগুলিও ব্যবহার করতে পারে, যেমন পাইরোইলেক্ট্রিসিটি, যেখানে তাপমাত্রার পরিবর্তন একটি উপাদানে চার্জ তৈরি করে, অথবা থার্মোইলেকট্রিক প্রভাব, যেখানে দুটি উপাদানের মধ্যে তাপমাত্রার পার্থক্য একটি ভোল্টেজ তৈরি করে।

ইনফ্রারেড ডিটেক্টর থেকে আউটপুট সংকেত একটি চিত্র হিসাবে প্রক্রিয়া এবং প্রদর্শিত হতে পারে, যা বিভিন্ন উদ্দেশ্যে ব্যবহার করা যেতে পারে, যেমন চিকিৎসা বা শিল্প অ্যাপ্লিকেশনগুলিতে তাপীয় চিত্র, পরিবেশের দূরবর্তী সংবেদন এবং নিরাপত্তা সিস্টেমে তাপীয় স্ক্যানিং।
