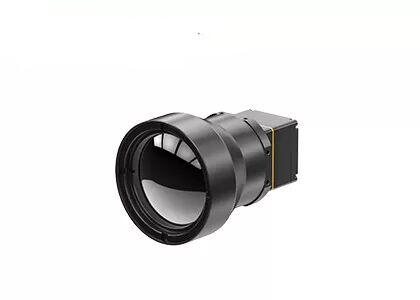

384x288 রেজোলিউশন এবং 12μm পিক্সেল পিচ সহ এলডাব্লুআইআর থার্মাল ইমেজিং মডিউল বাইরের ব্যবহারের জন্য 0.8W শক্তি খরচ

  • LWIR Thermal Imaging Module with 384x288 Resolution and 12μm Pixel Pitch for Outdoor Use at 0.8W Power Consumption
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম SensorMicro
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার iSE412
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য আলোচনা সাপেক্ষ
পরিশোধের শর্ত টি/টি
পণ্যের বিবরণ
রেজোলিউশন 384x288 ফ্রেম রেট 50Hz
শক্তি খরচ 0.8W বর্ণালী পরিসীমা 8~14μm
পিক্সেল পিচ 12μm NETD ≤30mK
বিশেষভাবে তুলে ধরা

এলডব্লিউআইআর ক্লিয়ার থার্মাল ইমেজিং মডিউল

,

NETD 40mk তাপীয় চিত্রন মডিউল

,

12um পিক্সেল আকারের তাপীয় মডিউল
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
আউটডোরের জন্য 384x288 12μm ইনফ্রারেড ডিটেক্টর সহ এলডাব্লুআইআর তাপ চিত্রণ মডিউল

আইএসই ৪১২ থার্মাল ক্যামেরা মডিউলটিতে ৩৮৪×২৮৮/১২ মাইক্রোমিটার সিরামিক প্যাকেজযুক্ত আনকুলড ইনফ্রারেড ডিটেক্টর রয়েছে।সিরামিক প্যাকেজিং একটি পরিপক্ক ইনফ্রারেড ডিটেক্টর প্যাকেজিং প্রযুক্তি যা প্যাকেজড ডিটেক্টরের আয়তন এবং ওজনকে উল্লেখযোগ্যভাবে হ্রাস করে.

আইএসই ৪১২ থার্মাল মডিউলটি কমপ্যাক্ট ডিজাইন, হালকা ওজনের কাঠামো এবং শক্তি খরচ মাত্র ০.৮ ওয়াট। উন্নত ইমেজ অ্যালগরিদমের সাহায্যে,এটি অসাধারণভাবে মসৃণ তাপ ইমেজিং পারফরম্যান্স প্রদান করে.

এই মডিউলটি সুপার-রেজোলিউশন অ্যালগরিদম, ছবি-ইন-পিকচার, কাস্টমাইজযোগ্য ওএসডি, স্লিপ মোড, ইলেকট্রনিক জুম এবং এক-ক্লিক ক্যালিব্রেশন সমর্থন করে। এটি একাধিক লেন্স, ভিডিও ইন্টারফেস,এবং মাইক্রো ওএলইডি ডিসপ্লে. কমপ্যাক্ট 25.4 × 25.4 × 22.7mm মাত্রা এবং ≤26g খালি কোর ওজন সঙ্গে, এটি সীমিত স্থানে স্থিতিশীল তাপ ইমেজিং প্রদান করে। ব্যাপকভাবে শিল্প দৃষ্টি, অগ্নিনির্বাপক উদ্ধার,নিরাপত্তা নজরদারি, বহিরঙ্গন পর্যবেক্ষণ, মেশিন ভিশন, এবং ভোক্তা ইলেকট্রনিক্স।

প্রধান বৈশিষ্ট্য
  • আরও মসৃণভাবে দেখার জন্য শাটারবিহীন নকশা
    • অপারেশন চলাকালীন কোনও শাটার ক্যালিব্রেশন প্রয়োজন হয় না, যা traditionalতিহ্যবাহী শাটার-ভিত্তিক সিস্টেমে সাধারণ চিত্রের stuttering দূর করে
    • নীরব অপারেশন যান্ত্রিক গোলমাল ছাড়া গোপন ব্যবহার নিশ্চিত করে
  • কমপ্যাক্ট এবং হালকা, একীকরণের জন্য নমনীয়
    • মোট সিস্টেমের মাত্রা ২৫.৪×২৫.৪×২২.৭ মিমি, খালি কোর ওজন ≤২৬±১.৫ গ্রাম
    • স্থান সংরক্ষণের কাঠামোগত নকশা নমনীয় সিস্টেম বিন্যাস এবং ইন্টিগ্রেশন অনুমতি দেয়
  • বৈশিষ্ট্য সমৃদ্ধ, বিরামবিহীন ইন্টিগ্রেশন
    • সুপার-রেজোলিউশন অ্যালগরিদম, ছবিতে ছবি, কাস্টমাইজযোগ্য ওএসডি, ঘুমের মোড, এক-ক্লিক ক্যালিব্রেশন এবং বিভিন্ন মাইক্রো ওএলইডি ডিসপ্লেগুলির সাথে সামঞ্জস্য সমর্থন করে
    • সহজ মাধ্যমিক উন্নয়ন এবং সিস্টেম কাস্টমাইজেশনের জন্য একাধিক অপটিক্যাল লেন্স এবং এক্সটেনশন উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ
প্রোডাক্ট স্পেসিফিকেশন
মডেল আইএসই ৪১২
আইআর ডিটেক্টর ইন্ডিকেটর
সংবেদনশীল উপাদান VOx
রেজোলিউশন ৩৮৪×২৮৮
পিক্সেলের আকার ১২ মাইক্রোমিটার
বর্ণালী প্রতিক্রিয়া 8μm ~ 14μm
সাধারণ NETD ≤30mK
চিত্র প্রক্রিয়াকরণ
কার্যকর পিক্সেল ৩৮৪×২৮৮
ডিজিটাল ফ্রেম রেট ৫০ হার্জ
স্টার্ট আপ সময় ৬
ডিজিটাল ভিডিও YUV420/YUV422/RGB888/RAW
ইমেজ অ্যালগরিদম NUC/DRC/DNS/DDE/SFFC
শাটলারবিহীন সমর্থিত
চিত্র প্রদর্শন ১০ প্রকার (হোয়াইট হট/লাভা/আইরন রেড/হট আইরন/মেডিকেল/আর্কটিক/রেনবো 1/রেনবো ২/টেন্ট/ব্ল্যাক হট)
চিত্রের দিকনির্দেশনা অনুভূমিক/অনুভব/অনুভব
ডিজিটাল জুম 1x/2x/4x/8x
চিত্রের উজ্জ্বলতা অটো/ম্যানুয়াল
চিত্রের বিপরীতে অটো/ম্যানুয়াল
ক্ষতিপূরণ মোড ম্যানুয়াল
বৈদ্যুতিক
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস
50pin: BP040SB-50-0114-B-R0
যোগাযোগ ইন্টারফেস টিটিএল-২৩২/ইউএসবি২।0
ডিজিটাল ভিডিও ইন্টারফেস DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
এক্সটেনশন উপাদান ইউএসবি ২.০/এসডিআই/এইচডিএমআই/জিআইজিই/ক্যামেরালিংক/ভিপিসি/এমআইপিআই-সিএসআই-২ ল্যান
বৈদ্যুতিক ইন্টারফেস
সরবরাহ ভোল্টেজ 2.7V~5.3V
সাধারণ বিদ্যুৎ খরচ 0.8W@50Hz@23±3°C
মেকানিক্যাল/লেন্স
খালি কোর আকার ((মিমি) 25.4x25.4x22.7 φ৩৬×২৪।3
খালি কোর ওজন ((জি) ২৬±১।5 ২৮±১।5
অপটিক্যাল লেন্স
ফিক্সড ফোকাস এথার্মালঃ 4.9/9.1/13/19 মিমি
ফিক্সড ফোকাস এথার্মালঃ 25mm/35mm
শাটার উপাদান বাছাই
কম্পন 5.35g, র্যান্ডম কম্পন, 3-অক্ষ
প্রভাব অর্ধ সাইনস ওয়েভ, ৪০ জি/১১ এমএস, ইমপ্যাক্ট দিক এক্স অক্ষ, ৩ বার 1500g@0.4ms
সুরক্ষা স্তর IP67 ((ফ্রন্ট লেন্স)
পরিবেশগত অভিযোজন
অপারেটিং তাপমাত্রা -৪০°সি~+৭০°সি
সংরক্ষণ তাপমাত্রা -৪৫°সি~+৮৫°সি
আর্দ্রতা ৫% থেকে ৯৫% পর্যন্ত, অ-কন্ডেনসিং
সার্টিফিকেশন ROHS2.0/REACH
শিল্প অ্যাপ্লিকেশন

আইএসই ৪১২ থার্মাল ইমেজিং মডিউলটি শিল্প দৃষ্টি, অগ্নিনির্বাপক ও উদ্ধার, সুরক্ষা নজরদারি, বহিরঙ্গন পর্যবেক্ষণ, মেশিন ভিজন, ভোক্তা ইলেকট্রনিক্স ইত্যাদি ক্ষেত্রে প্রয়োগ করা হয়।

আমাদের সুবিধা
  • গভীর প্রযুক্তিগত দক্ষতা- ইনফ্রারেড সেন্সর প্রযুক্তির গবেষণা, উন্নয়ন এবং প্রয়োগের বহু বছরের অভিজ্ঞতার সাথে, আমরা চিপ ডিজাইন, ওয়েফার তৈরি,প্যাকেজিং এবং পরীক্ষা, পাশাপাশি সিস্টেম ইন্টিগ্রেশন।
  • উদ্ভাবন এবং ব্যবহারিক বাস্তবায়নে মনোনিবেশ- আমরা তাপ ইমেজিং প্রযুক্তিগত অগ্রগতি চালানোর জন্য প্রতিশ্রুতিবদ্ধ, ক্রমাগত NETD, SWaP, এবং অপারেটিং তাপমাত্রা সীমানা প্রসারিত।
  • বৈচিত্র্যময় পণ্য পোর্টফোলিও- স্বাধীন গবেষণা ও উন্নয়ন এবং একাধিক প্রযুক্তিগত পথ দ্বারা সমর্থিত, আমরা ইনফ্রারেড সনাক্তকরণ উপাদান একটি ব্যাপক পরিসীমা অফার।
  • কঠোর নির্ভরযোগ্যতা যাচাইকরণ- একটি শক্তিশালী গুণমান ব্যবস্থাপনা সিস্টেমের দ্বারা সমর্থিত, আমাদের পণ্যগুলি দীর্ঘমেয়াদী স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য একাধিক পরীক্ষার পদ্ধতির মধ্য দিয়ে যায়।
  • পেশাদার প্রযুক্তিগত সহায়তা- আমাদের ইঞ্জিনিয়ারিং টিম সিস্টেম ইন্টিগ্রেশন ত্বরান্বিত এবং দক্ষতা উন্নত করতে গ্রাহকদের গবেষণা ও উন্নয়ন এবং পণ্য দল সঙ্গে ঘনিষ্ঠভাবে কাজ করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
ডিআরআই রেঞ্জ কি?

ডিআরআই রেঞ্জ বলতে সনাক্তকরণ, স্বীকৃতি এবং সনাক্তকরণ বোঝায়।

সনাক্ত করাসংজ্ঞায়িত হয়ঃ যদি লক্ষ্যমাত্রা দৃশ্যের ক্ষেত্রে পাওয়া যায়, লক্ষ্যমাত্রার চিত্রটি সমালোচনামূলক মাত্রা দিকের 1.5 পিক্সেলের বেশি হতে হবে।

স্বীকৃতিসংজ্ঞায়িত করা হয়েছেঃ লক্ষ্যমাত্রাটি একটি গাড়ি, ট্রাক বা ব্যক্তি কিনা তা সনাক্ত করার জন্য শ্রেণীবদ্ধ করা যেতে পারে,যার অর্থ হল লক্ষ্যমাত্রার চিত্রটি সমালোচনামূলক মাত্রা দিকের 6 পিক্সেলের বেশি দখল করতে হবে.

পরিচয়পত্রউদাহরণস্বরূপ, শত্রু এবং আমাদের মধ্যে পার্থক্য করতে,টার্গেটের ছবিটি সমালোচনামূলক মাত্রা দিকের 12 পিক্সেলের বেশি দখল করতে হবে.
