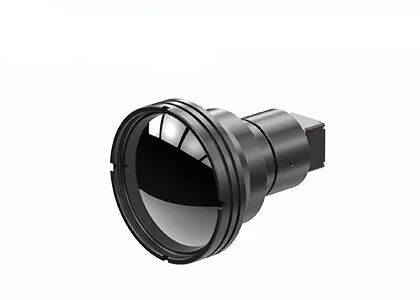

নিরাপত্তা পর্যবেক্ষণের জন্য আউটডোর RS232 LWIR থার্মাল ক্যামেরা কোর 640x512

বাইরের জন্য 640x512 12μm ইনফ্রারেড ডিটেক্টর সহ এলডাব্লুআইআর তাপ চিত্রণ মডিউল

TWIN612 তাপীয় মডিউল হল সেন্সরমাইক্রো দ্বারা বিকাশিত একটি নতুন আগমন পণ্য। এটি 640 × 512 / 12μm সিরামিক প্যাকেজ uncooled ইনফ্রারেড ডিটেক্টর সংহত করে। সাধারণ NETD <40mk সহ,TWIN612 তাপ মডিউল আরো স্পষ্ট উপস্থাপন করতে পারে, আরও স্পষ্ট এবং বিস্তারিত চিত্র।

তাপমাত্রা পরিমাপের পরিসীমা -20 °C ~ 150 °C / 0 ~ 550 °C, ± 2 °C বা ± 2% এর নির্ভুলতা এবং 30Hz পর্যন্ত ফ্রেম রেট সহ, তাপীয় মডিউল মসৃণ তাপ চিত্র এবং সঠিক তাপমাত্রা পরিমাপ নিশ্চিত করে।

TWIN612 তাপীয় মডিউলটির সুবিধা হল কম্প্যাক্ট ডিজাইন, হালকা ওজন কাঠামো এবং শক্তি খরচ 0.8W পর্যন্ত কম। উন্নত চিত্র অ্যালগরিদম এবং তাপমাত্রা পরিমাপ ফাংশন সহ,TWIN612 তাপ মডিউল আরো স্থিতিশীল ইমেজ এবং সঠিক তাপমাত্রা উপস্থাপন করে.

সিরামিক প্যাকেজিং প্রক্রিয়া ধাতু প্যাকেজিং অনুরূপ, যা একটি পরিপক্ক ইনফ্রারেড ডিটেক্টর প্যাকেজিং প্রযুক্তি।প্যাকেজড ডিটেক্টরের ভলিউম এবং ওজন অনেক কম হবেসুতরাং, TWIN612 তাপীয় মডিউলটি এমন শিল্পে প্রয়োগ করা যেতে পারে যেখানে আকার, ওজন এবং শক্তি খরচ সম্পর্কে কঠোর প্রয়োজনীয়তা রয়েছে।

- মিনি আকারঃ 25.4mm × 25.4mm × 35mm
- হালকা ওজনঃ ২৫ গ্রাম
- টিপিকাল NETD <40mk
- তীক্ষ্ণ, পরিষ্কার তাপ চিত্র
- সাধারণ শক্তি খরচ 0.8W পর্যন্ত কম


TWIN612/R থার্মাল ইমেজিং মডিউলটি থার্মোগ্রাফি, সিকিউরিটি মনিটরিং, ইউএভি পেইললোড, রোবট, ইন্টেলিজেন্ট হার্ডওয়্যার, এডিএএস, ফায়ার ফাইটিং অ্যান্ড রেসকিউ ক্ষেত্রে প্রয়োগ করা হয়


1ইনফ্রারেড আইসোথার্ম কি?

ইনফ্রারেড ক্যামেরা ব্যবহার এবং ইনফ্রারেড থার্মোগ্রাম বিশ্লেষণে আইসোথার্ম একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।পর্যবেক্ষকরা ইনফ্রারেড তাপীয় ছবিতে একটি নির্দিষ্ট তাপমাত্রা পরিসীমা বন্টন স্বজ্ঞাতভাবে পর্যবেক্ষণ করতে পারেন.

আইসোথার্ম গ্রাফের একই তাপমাত্রার মান সহ পয়েন্টগুলিকে সংযুক্তকারী রেখাটিকে আইসোথার্ম বলা হয়। আইসোথার্মগুলি বিভিন্ন অবস্থা দেখায়, এবং উপস্থাপিত তাপমাত্রাও ভিন্ন,যা নিম্নলিখিত পরিস্থিতিতে বিভক্ত.

- যদি আইসোথার্মটি বিরল হয় তবে বিভিন্ন জায়গার মধ্যে তাপমাত্রার পার্থক্য তুলনামূলকভাবে ছোট; যদি আইসোথার্মটি ঘন হয় তবে এর অর্থ হ'ল বিভিন্ন জায়গার তাপমাত্রা খুব আলাদা।

- যদি আইসোথার্মটি সোজা হয় তবে এর অর্থ হল যে তাপমাত্রা বন্টনকে প্রভাবিত করে এমন কয়েকটি কারণ রয়েছে; যদি আইসোথার্মটি বাঁকা হয়, তবে তাপমাত্রা বন্টনটি খুব কমই প্রভাবিত করে।এর মানে হল যে তাপমাত্রা বন্টন প্রভাবিত অনেক কারণ আছে

- পূর্ব-পশ্চিম প্রবণতা মানে তাপমাত্রা অক্ষাংশের সাথে পরিবর্তিত হয়, এবং অক্ষাংশের ফ্যাক্টর প্রধান ফ্যাক্টর; যদি আইসোথার্ম উপকূলরেখার সমান্তরাল হয়,যার অর্থ হল, সমুদ্র থেকে দূরত্বের সাথে তাপমাত্রা পরিবর্তিত হয়।, এবং সমুদ্র থেকে দূরত্ব প্রধান কারণ।
