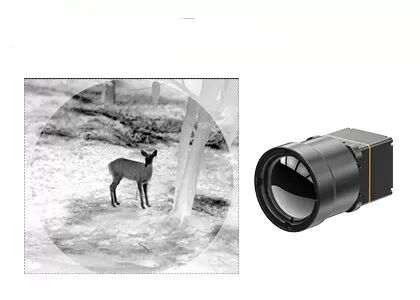

640x512 12μM ইনফ্রারেড ডিটেক্টর সহ ক্লিয়ার থার্মাল ইমেজিং LWIR ক্যামেরা কোর
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 640x512 | শক্তি খরচ | 0.8W |
---|---|---|---|
বর্ণালী পরিসীমা | 8~14μm | পিক্সেল পিচ | 12μm |
NETD | ~40mK | চক্রের হার | 25Hz/30Hz |
লক্ষণীয় করা | থার্মাল ইমেজিং LWIR ক্যামেরা কোর,640x512 ডিটেক্টর LWIR ক্যামেরা কোর,12uM ডিটেক্টর থার্মাল ক্যামেরা কোর |
বাইরের জন্য 640x512 12μM ইনফ্রারেড ডিটেক্টর সহ LWIR থার্মাল ইমেজিং মডিউল
TWIN612 তাপীয় মডিউল গ্লোবাল সেন্সর প্রযুক্তি দ্বারা তৈরি একটি নতুন আগমন পণ্য।এটি 640×512/12µm সিরামিক প্যাকেজ আনকুলড ইনফ্রারেড ডিটেক্টরকে সংহত করে।সাধারণ NETD<40mk-এর সাথে, TWIN612 থার্মাল মডিউল আরও পরিষ্কার, তীক্ষ্ণ এবং আরও বিশদ চিত্র উপস্থাপন করতে পারে।
তাপমাত্রা পরিমাপের পরিসর -20℃~150℃/0~550℃, ±2℃ বা ±2% এর নির্ভুলতা এবং 30Hz পর্যন্ত ফ্রেম রেট সহ, তাপীয় মডিউলটি মসৃণ তাপীয় চিত্র এবং সঠিক তাপমাত্রা পরিমাপের গ্যারান্টি দেয়।
TWIN612 থার্মাল মডিউলটির কমপ্যাক্ট ডিজাইন, হালকা ওজনের গঠন এবং 0.8w এর মতো কম পাওয়ার খরচের সুবিধা রয়েছে।উন্নত চিত্র অ্যালগরিদম এবং তাপমাত্রা পরিমাপ ফাংশন সহ, TWIN612 তাপ মডিউল আরও স্থিতিশীল চিত্র এবং সঠিক তাপমাত্রা উপস্থাপন করে।
সিরামিক প্যাকেজিং প্রক্রিয়া ধাতব প্যাকেজিংয়ের অনুরূপ, যা একটি পরিপক্ক ইনফ্রারেড ডিটেক্টর প্যাকেজিং প্রযুক্তি।ধাতব প্যাকেজিংয়ের সাথে তুলনা করে, প্যাকেজ ডিটেক্টরের ভলিউম এবং ওজন ব্যাপকভাবে হ্রাস পাবে।এইভাবে, TWIN612 তাপীয় মডিউলটি সেই শিল্পগুলিতে প্রয়োগ করা যেতে পারে যেগুলির আকার, ওজন এবং শক্তি খরচের উপর কঠোর প্রয়োজনীয়তা রয়েছে।
- মিনি আকার: 25.4 মিমি × 25.4 মিমি × 35 মিমি
- হালকা ওজন: 25g
- সাধারণ NETD<40mk
- শার্প, ক্লিয়ার থার্মাল ইমেজিং
- সাধারণ বিদ্যুৎ খরচ 0.8W হিসাবে কম
মডেল | TWIN612/R |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 640×512 |
পিক্সেল সাইজ | 12μm |
বর্ণালী পরিসীমা | 8~14μm |
সাধারণ NETD | ~40mK |
ইমেজ প্রসেসিং | |
চক্রের হার | 25Hz/30Hz |
শুরুর সময় | 6 সে |
এনালগ ভিডিও | PAL/NTSC |
ডিজিটাল ভিডিও | YUV/BT.656/LVDS/USB2.0 |
ইমেজ ডিসপ্লে | মোট 11টি (হোয়াইট হট/লাভা/আয়রনবো/অ্যাকোয়া/হট আয়রন/মেডিকেল/আর্কটিক/রেইনবো1/রেইনবো2/রেড হট/ব্ল্যাক হট) |
ইমেজ অ্যালগরিদম | NUC/3D/2D/DRC/EE |
বৈদ্যুতিক বিবরণ | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 50পিন_এইচআরএস |
কমিউনিকেশন ইন্টারফেস | RS232/USB2.0 |
সরবরাহ ভোল্টেজ | 4~5.5V |
সাধারণ শক্তি খরচ | 0.8W |
তাপমাত্রা পরিমাপ | |
অপারেটিং তাপমাত্রা বিন্যাস | -10℃~50℃ |
তাপমাত্রা পরিমাপ পরিসীমা | -20℃~150℃, 0℃~550℃ |
তাপমাত্রা পরিমাপের সঠিকতা | ±2℃ বা ±2% এর বেশি |
SDK | উইন্ডোজ/লিনাক্স;ভিডিও স্ট্রিম বিশ্লেষণ এবং ধূসর থেকে তাপমাত্রায় রূপান্তর অর্জন করুন |
শারীরিক বৈশিষ্ট্যাবলী | |
মাত্রা (মিমি) | 25.4×25.4×35 (লেন্স ছাড়া) |
ওজন | 25 গ্রাম (লেন্স ছাড়া) |
পরিবেশগত অভিযোজনযোগ্যতা | |
অপারেটিং তাপমাত্রা | -40℃~+70℃ |
সংগ্রহস্থল তাপমাত্রা | -45℃~+85℃ |
আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
কম্পন | 5.35 গ্রাম, 3 অক্ষ |
শক | হাফ সাইন ওয়েভ, 40g/11ms, 3 অক্ষ, 6 দিক |
অপটিক্স | |
ঐচ্ছিক লেন্স | স্থায়ী আথারমাল: 13 মিমি |
TWIN612/R থার্মাল ইমেজিং মডিউলটি থার্মোগ্রাফি, সিকিউরিটি মনিটরিং, UAV পেলোডস, রোবট, ইন্টেলিজেন্ট হার্ডওয়্যার, ADAS, ফায়ারফাইটিং এবং রেসকিউ ক্ষেত্রে প্রয়োগ করা হয়
1. অপটিক্যাল গ্যাস ইমেজিংয়ের কার্যকরী নীতি
অপটিক্যাল গ্যাস ইমেজিং হল এক ধরনের ইনফ্রারেড প্রযুক্তি যা অদৃশ্য শিল্প গ্যাস দেখতে পারে।
প্রকৃতির সমস্ত বস্তু যার তাপমাত্রা পরম শূন্য (-273.15°C) এর চেয়ে বেশি তারা ইনফ্রারেড বিকিরণ নির্গত করতে পারে।ইনফ্রারেড বিকিরণের তীব্রতা লক্ষ্য তাপমাত্রার উপর নির্ভর করে।ইনফ্রারেড থার্মাল ক্যামেরা অদৃশ্য ইনফ্রারেড বিকিরণকে লক্ষ্য এবং পটভূমির মধ্যে বা লক্ষ্যের বিভিন্ন অংশের মধ্যে তাপমাত্রার পার্থক্য বা বিকিরণের পার্থক্য অনুসারে দৃশ্যমান ইনফ্রারেড চিত্রে রূপান্তরিত করে।
নির্দিষ্ট তরঙ্গদৈর্ঘ্যে ইনফ্রারেড বিকিরণ শোষণ করার পরে, গ্যাস এবং পটভূমির মধ্যে ইনফ্রারেড বিকিরণ পার্থক্য ঘটবে।
অন্তর্নির্মিত ন্যারোব্যান্ড ফিল্টার সহ গ্যাস লিক সনাক্তকরণ ইনফ্রারেড ডিটেক্টর শুধুমাত্র গ্যাস ইনফ্রারেড শোষণ শিখরের কাছাকাছি ইনফ্রারেড ব্যান্ড গ্রহণ করে এবং গ্যাস এবং পটভূমির মধ্যে বিকিরণ পার্থক্যের মাধ্যমে গ্যাসটিকে দৃশ্যমান ইনফ্রারেড ছবিতে রূপান্তর করতে পারে।
অপটিক্যাল গ্যাস ইমেজিং ক্যামেরা গ্যাস এবং ব্যাকগ্রাউন্ডের মধ্যে ইনফ্রারেড রেডিয়েশনের পার্থক্য সনাক্ত করে এবং ফুটো বিদ্যমান কিনা তা গ্যাসের ভিজ্যুয়ালাইজ করে এবং লিকেজ উত্সটি সঠিকভাবে সনাক্ত করে অস্থায়ীভাবে উত্পাদন লাইন বন্ধ না করে গ্যাস সনাক্ত করতে পারে।
