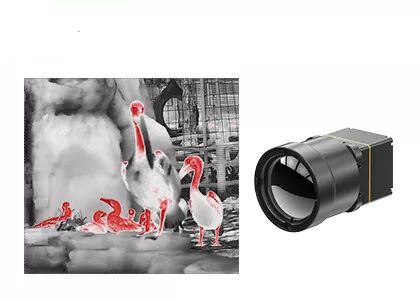

ADAS এর জন্য 25Hz/30Hz ফ্রেম রেট সহ LWIR থার্মাল ইমেজিং ক্যামেরা কোর
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 640x512 | শক্তি খরচ | 0.8W |
---|---|---|---|
বর্ণালী পরিসীমা | 8~14μm | পিক্সেল পিচ | 12μm |
NETD | ~40mK | চক্রের হার | 25Hz/30Hz |
লক্ষণীয় করা | ADAS থার্মাল ইমেজিং ক্যামেরা কোর,30Hz থার্মাল ইমেজিং ক্যামেরা কোর,0.8W থার্মাল ক্যামেরা কোর |
বাইরের জন্য 640x512 12μM ইনফ্রারেড ডিটেক্টর সহ LWIR থার্মাল ইমেজিং মডিউল
TWIN612 তাপীয় মডিউল গ্লোবাল সেন্সর প্রযুক্তি দ্বারা তৈরি একটি নতুন আগমন পণ্য।এটি 640×512/12µm সিরামিক প্যাকেজ আনকুলড ইনফ্রারেড ডিটেক্টরকে সংহত করে।সাধারণ NETD<40mk-এর সাথে, TWIN612 থার্মাল মডিউল আরও পরিষ্কার, তীক্ষ্ণ এবং আরও বিশদ চিত্র উপস্থাপন করতে পারে।
তাপমাত্রা পরিমাপের পরিসর -20℃~150℃/0~550℃, ±2℃ বা ±2% এর নির্ভুলতা এবং 30Hz পর্যন্ত ফ্রেম রেট সহ, তাপীয় মডিউলটি মসৃণ তাপীয় চিত্র এবং সঠিক তাপমাত্রা পরিমাপের গ্যারান্টি দেয়।
TWIN612 থার্মাল মডিউলটির কমপ্যাক্ট ডিজাইন, হালকা ওজনের গঠন এবং 0.8w এর মতো কম পাওয়ার খরচের সুবিধা রয়েছে।উন্নত চিত্র অ্যালগরিদম এবং তাপমাত্রা পরিমাপ ফাংশন সহ, TWIN612 তাপ মডিউল আরও স্থিতিশীল চিত্র এবং সঠিক তাপমাত্রা উপস্থাপন করে।
সিরামিক প্যাকেজিং প্রক্রিয়া ধাতব প্যাকেজিংয়ের অনুরূপ, যা একটি পরিপক্ক ইনফ্রারেড ডিটেক্টর প্যাকেজিং প্রযুক্তি।ধাতব প্যাকেজিংয়ের সাথে তুলনা করে, প্যাকেজ ডিটেক্টরের ভলিউম এবং ওজন ব্যাপকভাবে হ্রাস পাবে।এইভাবে, TWIN612 তাপীয় মডিউলটি সেই শিল্পগুলিতে প্রয়োগ করা যেতে পারে যেগুলির আকার, ওজন এবং শক্তি খরচের উপর কঠোর প্রয়োজনীয়তা রয়েছে।
- মিনি আকার: 25.4 মিমি × 25.4 মিমি × 35 মিমি
- হালকা ওজন: 25g
- সাধারণ NETD<40mk
- শার্প, ক্লিয়ার থার্মাল ইমেজিং
- সাধারণ বিদ্যুৎ খরচ 0.8W হিসাবে কম
মডেল | TWIN612/R |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 640×512 |
পিক্সেল সাইজ | 12μm |
বর্ণালী পরিসীমা | 8~14μm |
সাধারণ NETD | ~40mK |
ইমেজ প্রসেসিং | |
চক্রের হার | 25Hz/30Hz |
শুরুর সময় | 6 সে |
এনালগ ভিডিও | PAL/NTSC |
ডিজিটাল ভিডিও | YUV/BT.656/LVDS/USB2.0 |
ইমেজ ডিসপ্লে | মোট 11টি (হোয়াইট হট/লাভা/আয়রনবো/অ্যাকোয়া/হট আয়রন/মেডিকেল/আর্কটিক/রেইনবো1/রেইনবো2/রেড হট/ব্ল্যাক হট) |
ইমেজ অ্যালগরিদম | NUC/3D/2D/DRC/EE |
বৈদ্যুতিক বিবরণ | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 50পিন_এইচআরএস |
কমিউনিকেশন ইন্টারফেস | RS232/USB2.0 |
সরবরাহ ভোল্টেজ | 4~5.5V |
সাধারণ শক্তি খরচ | 0.8W |
তাপমাত্রা পরিমাপ | |
অপারেটিং তাপমাত্রা বিন্যাস | -10℃~50℃ |
তাপমাত্রা পরিমাপ পরিসীমা | -20℃~150℃, 0℃~550℃ |
তাপমাত্রা পরিমাপের সঠিকতা | ±2℃ বা ±2% এর বেশি |
SDK | উইন্ডোজ/লিনাক্স;ভিডিও স্ট্রিম বিশ্লেষণ এবং ধূসর থেকে তাপমাত্রায় রূপান্তর অর্জন করুন |
শারীরিক বৈশিষ্ট্যাবলী | |
মাত্রা (মিমি) | 25.4×25.4×35 (লেন্স ছাড়া) |
ওজন | 25 গ্রাম (লেন্স ছাড়া) |
পরিবেশগত অভিযোজনযোগ্যতা | |
অপারেটিং তাপমাত্রা | -40℃~+70℃ |
সংগ্রহস্থল তাপমাত্রা | -45℃~+85℃ |
আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
কম্পন | 5.35 গ্রাম, 3 অক্ষ |
শক | হাফ সাইন ওয়েভ, 40g/11ms, 3 অক্ষ, 6 দিক |
অপটিক্স | |
ঐচ্ছিক লেন্স | স্থায়ী আথারমাল: 13 মিমি |
TWIN612/R থার্মাল ইমেজিং মডিউলটি থার্মোগ্রাফি, সিকিউরিটি মনিটরিং, UAV পেলোডস, রোবট, ইন্টেলিজেন্ট হার্ডওয়্যার, ADAS, ফায়ারফাইটিং এবং রেসকিউ ক্ষেত্রে প্রয়োগ করা হয়
1. NETD
NETD হল গোলমাল সমতুল্য তাপমাত্রার পার্থক্য, যা লক্ষ্য এবং ব্যাকগ্রাউন্ডের মধ্যে তাপমাত্রার পার্থক্য যখন ডিটেক্টর আউটপুট সিগন্যাল থেকে শব্দ অনুপাত 1 এর সমান হয়। এটি ইনফ্রারেড ডিটেক্টরের সংবেদনশীলতা পরিমাপের একটি সূচক।
একটি ইনফ্রারেড ডিটেক্টর যত ছোট NETD, তত বেশি তাপ সংবেদনশীলতা এবং আরও ভাল ছবির গুণমান থাকবে।
লক্ষ্য এবং পটভূমির মধ্যে তাপমাত্রার পার্থক্য যত কম, ডিটেক্টরের উচ্চ তাপীয় সংবেদনশীলতা প্রয়োজন।
2. ফ্রেম রেট
ফ্রেম রেট হল ইনফ্রারেড মডিউল দ্বারা উত্পাদিত একটি সম্পূর্ণ চিত্রের প্রতি সেকেন্ডে ফ্রেমের সংখ্যা।লক্ষ্যের দ্রুত চলমান গতি বা দ্রুত পরিবর্তনশীল তাপমাত্রা থাকলে, উচ্চতর ফ্রেম রেট সহ তাপীয় মডিউল নির্বাচন করা উচিত, অন্যথায় পরিমাপের নির্ভুলতা এবং পর্যবেক্ষণ প্রভাব প্রভাবিত হবে।
