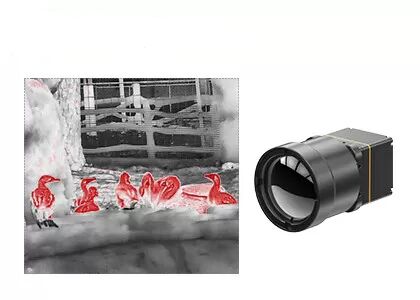

রোবটের জন্য 8~14μM স্পেকট্রাল রেঞ্জ সহ 3 অক্ষ LWIR থার্মাল ক্যামেরা কোর
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 640x512 | শক্তি খরচ | 0.8W |
---|---|---|---|
বর্ণালী পরিসীমা | 8~14μm | পিক্সেল পিচ | 12μm |
NETD | ~40mK | চক্রের হার | 25Hz/30Hz |
লক্ষণীয় করা | 3 অক্ষ থার্মাল ক্যামেরা কোর,14uM স্পেকট্রাল রেঞ্জ থার্মাল মডিউল,রোবট Lwir ক্যামেরা কোর |
LWIR Uncooled 640x512 12μm থার্মাল ইমেজিং মডিউল বাইরের জন্য 25mm লেন্স সহ
TWIN612 তাপীয় মডিউল গ্লোবাল সেন্সর প্রযুক্তি দ্বারা তৈরি একটি নতুন আগমন পণ্য।এটি 640×512/12µm সিরামিক প্যাকেজ আনকুলড ইনফ্রারেড ডিটেক্টরকে সংহত করে।সাধারণ NETD<40mk-এর সাথে, TWIN612 থার্মাল মডিউল আরও পরিষ্কার, তীক্ষ্ণ এবং আরও বিশদ চিত্র উপস্থাপন করতে পারে।
তাপমাত্রা পরিমাপের পরিসর -20℃~150℃/0~550℃, ±2℃ বা ±2% এর নির্ভুলতা এবং 30Hz পর্যন্ত ফ্রেম রেট সহ, তাপীয় মডিউলটি মসৃণ তাপীয় চিত্র এবং সঠিক তাপমাত্রা পরিমাপের গ্যারান্টি দেয়।
TWIN612 থার্মাল মডিউলটির কমপ্যাক্ট ডিজাইন, হালকা ওজনের গঠন এবং 0.8w এর মতো কম পাওয়ার খরচের সুবিধা রয়েছে।উন্নত চিত্র অ্যালগরিদম এবং তাপমাত্রা পরিমাপ ফাংশন সহ, TWIN612 তাপ মডিউল আরও স্থিতিশীল চিত্র এবং সঠিক তাপমাত্রা উপস্থাপন করে।
সিরামিক প্যাকেজিং প্রক্রিয়া ধাতব প্যাকেজিংয়ের অনুরূপ, যা একটি পরিপক্ক ইনফ্রারেড ডিটেক্টর প্যাকেজিং প্রযুক্তি।ধাতব প্যাকেজিংয়ের সাথে তুলনা করে, প্যাকেজ ডিটেক্টরের ভলিউম এবং ওজন ব্যাপকভাবে হ্রাস পাবে।এইভাবে, TWIN612 তাপীয় মডিউলটি সেই শিল্পগুলিতে প্রয়োগ করা যেতে পারে যেগুলির আকার, ওজন এবং শক্তি খরচের উপর কঠোর প্রয়োজনীয়তা রয়েছে।
- মিনি আকার: 25.4 মিমি × 25.4 মিমি × 35 মিমি
- হালকা ওজন: 25g
- সাধারণ NETD<40mk
- শার্প, ক্লিয়ার থার্মাল ইমেজিং
- সাধারণ বিদ্যুৎ খরচ 0.8W হিসাবে কম
মডেল | TWIN612/R |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 640×512 |
পিক্সেল সাইজ | 12μm |
বর্ণালী পরিসীমা | 8~14μm |
সাধারণ NETD | ~40mK |
ইমেজ প্রসেসিং | |
চক্রের হার | 25Hz/30Hz |
শুরুর সময় | 6 সে |
এনালগ ভিডিও | PAL/NTSC |
ডিজিটাল ভিডিও | YUV/BT.656/LVDS/USB2.0 |
ইমেজ ডিসপ্লে | মোট 11টি (হোয়াইট হট/লাভা/আয়রনবো/অ্যাকোয়া/হট আয়রন/মেডিকেল/আর্কটিক/রেইনবো1/রেইনবো2/রেড হট/ব্ল্যাক হট) |
ইমেজ অ্যালগরিদম | NUC/3D/2D/DRC/EE |
বৈদ্যুতিক বিবরণ | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 50পিন_এইচআরএস |
কমিউনিকেশন ইন্টারফেস | RS232/USB2.0 |
সরবরাহ ভোল্টেজ | 4~5.5V |
সাধারণ শক্তি খরচ | 0.8W |
তাপমাত্রা পরিমাপ | |
অপারেটিং তাপমাত্রা বিন্যাস | -10℃~50℃ |
তাপমাত্রা পরিমাপ পরিসীমা | -20℃~150℃, 0℃~550℃ |
তাপমাত্রা পরিমাপের সঠিকতা | ±2℃ বা ±2% এর বেশি |
SDK | উইন্ডোজ/লিনাক্স;ভিডিও স্ট্রিম বিশ্লেষণ এবং ধূসর থেকে তাপমাত্রায় রূপান্তর অর্জন করুন |
শারীরিক বৈশিষ্ট্যাবলী | |
মাত্রা (মিমি) | 25.4×25.4×35 (লেন্স ছাড়া) |
ওজন | 25 গ্রাম (লেন্স ছাড়া) |
পরিবেশগত অভিযোজনযোগ্যতা | |
অপারেটিং তাপমাত্রা | -40℃~+70℃ |
সংগ্রহস্থল তাপমাত্রা | -45℃~+85℃ |
আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
কম্পন | 5.35 গ্রাম, 3 অক্ষ |
শক | হাফ সাইন ওয়েভ, 40g/11ms, 3 অক্ষ, 6 দিক |
অপটিক্স | |
ঐচ্ছিক লেন্স | স্থায়ী আথারমাল: 13 মিমি |
TWIN612/R থার্মাল ইমেজিং মডিউলটি থার্মোগ্রাফি, সিকিউরিটি মনিটরিং, UAV পেলোডস, রোবট, ইন্টেলিজেন্ট হার্ডওয়্যার, ADAS, ফায়ারফাইটিং এবং রেসকিউ ক্ষেত্রে প্রয়োগ করা হয়
1. ডিআরআই রেঞ্জ
এটি দূরত্ব পরিমাপের একটি মাধ্যম যেখানে একটি ইনফ্রারেড ডিটেক্টর নির্দিষ্ট লক্ষ্যের একটি চিত্র তৈরি করতে পারে এবং সনাক্তকরণ পরিসর, স্বীকৃতি পরিসর, সনাক্তকরণ পরিসরে বিভক্ত করা যেতে পারে।
ডি (ডিটেকশন): ব্যাকগ্রাউন্ড থেকে কোন বস্তুকে আলাদা করার ক্ষমতা
R (স্বীকৃতি): বস্তুর শ্রেণিবদ্ধ করার ক্ষমতা (প্রাণী, মানুষ, যানবাহন, নৌকা …)
আমি (শনাক্তকরণ): বস্তুটিকে বিশদভাবে বর্ণনা করার ক্ষমতা (টুপি সহ একজন মানুষ, একটি হরিণ, একটি জিপ …)
জনসনের মানদণ্ড অনুসারে, যখন ডিআরআই দূরত্বে লক্ষ্য বিশদ দৃশ্যমান হওয়ার সম্ভাবনা 50% হয়, তখন লক্ষ্যের ন্যূনতম সংখ্যা লাইন জোড়া হয় 1:3:6 (বা 1:4:8) এবং সংশ্লিষ্ট ন্যূনতম সংখ্যক পিক্সেল হল 2:6:12 (বা 2:8:16)।
ধরে নিই যে লক্ষ্য ব্যাস হল H, ফোকাল দৈর্ঘ্য হল f, পিক্সেলের আকার হল d, এবং লাইন জোড়ার সংখ্যা হল n, তাহলে দেখার দূরত্ব L=H×f/(2n×d)
