1280x1024 রেজোলিউশন এবং 12μm পিক্সেল পিচ সহ আনকুলড LWIR থার্মাল ইমেজিং ক্যামেরা কোর
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | SensorMicro |
| সাক্ষ্যদান | ISO9001:2015; RoHS; Reach |
| মডেল নম্বার | COIN1212 |
| ন্যূনতম চাহিদার পরিমাণ | 1 টুকরা |
| মূল্য | আলোচনা সাপেক্ষ |
| পরিশোধের শর্ত | টি/টি |
পণ্যের বিবরণ
| রেজোলিউশন | 1280x1024 | শক্তি খরচ | 1.0W |
|---|---|---|---|
| বর্ণালী পরিসীমা | 8~14μm | পিক্সেল পিচ | 12μm |
| NETD | ≤40mK/F1.0/25℃ | ফ্রেম রেট | 30Hz |
| বিশেষভাবে তুলে ধরা | ৬৪০x৫১২ থার্মাল ইমেজিং আইআর কোর,১২উম থার্মাল ইমেজিং আইআর কোর,আনকুলড থার্মাল ডিটেক্টর LWIR কোর |
||
পণ্যের বর্ণনা

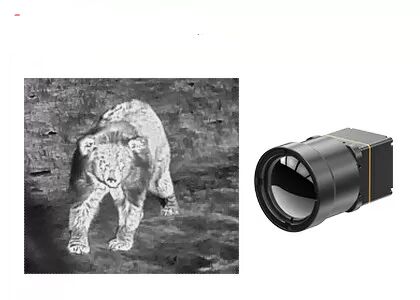

আল্ট্রা ক্লিয়ার আনকুলড এলডব্লিউআইআর থার্মাল ইমেজিং ক্যামেরা কোর 1280x1024 12μm
পণ্যের সংক্ষিপ্ত বিবরণ
COIN1212 ইনফ্রারেড ক্যামেরার কোরটিতে একটি মেগাপিক্সেল 1280×1024/12μm ওয়েফার স্তরের ইনফ্রারেড ডিটেক্টর রয়েছে, যা উন্নত সিগন্যাল প্রসেসিং সার্কিট এবং ইমেজিং অ্যালগরিদমগুলির সাথে সংহত।এটি মূলধারার সিরিয়াল যোগাযোগ প্রোটোকলগুলিকে সমর্থন করে এবং অপটিক্যাল লেন্স বিকল্পগুলির একটি বিস্তৃত পরিসীমা সহ বিভিন্ন ভিডিও আউটপুট ইন্টারফেস সরবরাহ করেএটি দ্রুত হটস্পটগুলি সনাক্ত করতে সক্ষম এবং পরিষ্কার তাপ চিত্র সরবরাহ করতে সক্ষম, এটি গৌণ বিকাশকে উল্লেখযোগ্যভাবে সহজ করে তোলে।এটি মূল অবকাঠামো পর্যবেক্ষণে অ্যাপ্লিকেশনগুলির জন্য একটি অল-ইন-ওয়ান তাপ ইমেজিং ইন্টিগ্রেশন সমাধান সরবরাহ করে, উচ্চ-শেষ উত্পাদন, বুদ্ধিমান পরিবহন, বৈজ্ঞানিক গবেষণা, এবং অন্যান্য উচ্চ-শেষ তাপ ইমেজিং অ্যাপ্লিকেশন।
প্রধান বৈশিষ্ট্য
- হাই-ডেফিনিশন ইমেজিং, সুনির্দিষ্ট সনাক্তকরণ:1280×1024/12μm মেগাপিক্সেল রেজোলিউশন বিস্তৃত দৃষ্টি ক্ষেত্র এবং দীর্ঘ পরিসরের এইচডি ইমেজিং সক্ষম করে। ঘনিষ্ঠ পরিসরের পর্যবেক্ষণের সময় সূক্ষ্ম লক্ষ্য বিবরণ স্পষ্টভাবে ক্যাপচার করে।
- সম্পূর্ণ বৈশিষ্ট্যযুক্ত এবং খরচ কার্যকরঃইমেজ প্রসেসিং অ্যালগরিদমের সাথে ইন্টিগ্রেটেড যা ইমেজ ক্লিয়ারতা এবং ভিজ্যুয়াল কোয়ালিটি বাড়ায়।
- দ্রুত সংহতকরণ, দ্রুত উন্নয়ন:ডিভিপি এবং বিটি সহ একাধিক চিত্র আউটপুট ইন্টারফেস সমর্থন করে।1120সিরিয়াল পোর্ট কন্ট্রোল সহ RAW/YUV ইমেজ ডেটা আউটপুট করে।
প্রোডাক্ট স্পেসিফিকেশন
| মডেল | কয়েন ১২১২ |
|---|---|
| আইআর ডিটেক্টর ইন্ডিকেটর | |
| সংবেদনশীল উপাদান | VOx |
| রেজোলিউশন | ১২৮০×১০২৪ |
| পিক্সেলের আকার | ১২ মাইক্রোমিটার |
| বর্ণালী প্রতিক্রিয়া | 8μm ~ 14μm |
| সাধারণ NETD | ≤40mK/F1.0/25°C |
| চিত্র প্রক্রিয়াকরণ | |
| ডিজিটাল ফ্রেম রেট | ৩০ হার্জ |
| স্টার্ট আপ সময় | ৬ |
| অ্যানালগ ভিডিও | / |
| ডিজিটাল ভিডিও | RAW/YUV422 |
| ইমেজ অ্যালগরিদম | অভিন্নতা সংশোধন (NUC) 3D গোলমাল হ্রাস (3DNR) 2 ডি গোলমাল দমন (ডিএনএস) ডায়নামিক রেঞ্জ কম্প্রেশন (ডিআরসি) এজ এনহ্যান্সমেন্ট (ইই) |
| চিত্র প্রদর্শন | ১০ প্রকার (হোয়াইট হট/লাভা/আইরন রেড/হট আইরন/মেডিকেল/আর্কটিক/রেনবো 1/রেনবো ২/টেন্ট/ব্ল্যাক হট) |
| পিসি সফটওয়্যার | আইসিসি সফটওয়্যার - মডিউল কন্ট্রোল ও ভিডিও ডিসপ্লে |
| বৈদ্যুতিক | |
| স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 50pin: DF40C-50DP-0.4V ((51), (HRS, পুরুষ) |
| এক্সটেনশন বোর্ড | ইউএসবি ৩।0 |
| যোগাযোগ ইন্টারফেস | টিটিএল-২৩২ |
| ডিজিটাল ভিডিও ইন্টারফেস | DVP16/BT.1120/MIPI |
| সরবরাহ ভোল্টেজ | 4.৫-৫.৫ ভোল্ট |
| সাধারণ বিদ্যুৎ খরচ | 1.0W |
| যান্ত্রিক | |
| খালি কোর আকার ((মিমি) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| খালি কোর ওজন ((জি) | ১৪ মিমি/১৯ মিমি/২৫ মিমিঃ ১৯.৭±১ গ্রাম ৩৫ মিমি/৫০ মিমি/১০০ মিঃ ৩২.৫±১ গ্রাম |
| পরিবেশগত অভিযোজন | |
| অপারেটিং তাপমাত্রা | -৪০°সি~+৭০°সি |
| সংরক্ষণ তাপমাত্রা | -৪৫°সি~+৮৫°সি |
| আর্দ্রতা | ৫% থেকে ৯৫% পর্যন্ত, অ-কন্ডেনসিং |
| কম্পন | 5.35 গ্রাম, র্যান্ডম কম্পন, 3-অক্ষ |
| প্রভাব | অর্ধ সাইনস ওয়েভ, ৪০ জি/১১ এমএস, ইমপ্যাক্ট দিক এক্স অক্ষ, ৩ বার |
| সার্টিফিকেশন | ROHS2.0/REACH |
| অপটিক্যাল লেন্স | |
| অপটিক্যাল লেন্স | ফিক্সড ফোকাস এথার্মালঃ 14mm/19mm/25mm/35mm/50mm/100mm |
| সুরক্ষা স্তর | আইপি৬৭ (ফ্রন্ট লেন্স) |
শিল্প অ্যাপ্লিকেশন
COIN1212 তাপ ইমেজিং মডিউলটি মূল অবকাঠামো পর্যবেক্ষণ, উচ্চমানের উত্পাদন, শিল্প পরিদর্শন, বৈজ্ঞানিক গবেষণা ইত্যাদি ক্ষেত্রে প্রয়োগ করা হয়।
উৎপাদন ক্ষমতা
অভ্যন্তরীণ ইনফ্রারেড ডিটেক্টর প্রযুক্তি
- ৮ ইঞ্চি ০.১১ এম ভিওএক্স আনকুলড ইনফ্রারেড ডিটেক্টর
- ৮ ইঞ্চি ০.৫ মাইক্রোমিটার এমসিটি কুলড ইনফ্রারেড ডিটেক্টর
- ৮ ইঞ্চি ০.৫ মাইক্রোমিটার T2SL শীতল ইনফ্রারেড ডিটেক্টর
উৎপাদন ক্ষমতা ও সুবিধা
- বছরে ৬ মিলিয়ন স্বনির্মিত ইনফ্রারেড ডিটেক্টর
- 30,000 m2 সেমিকন্ডাক্টর উত্পাদন সুবিধা
- 20,000 m2 ক্লিনরুমের এলাকা
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1. স্থানিক রেজোলিউশন
তাপ চিত্রের স্পষ্টতার সূচক হিসাবে, এটি লক্ষ্যের স্থানিক আকৃতি সমাধান করার ক্ষমতা দেখায় এবং সাধারণত এমআরডি (মিলিরডিয়ান) তে প্রকাশ করা হয়।
স্থানিক রেজোলিউশন হল ক্ষুদ্রতম বস্তুর পরিমাপ যা সেন্সর দ্বারা রেজোলিউশন করা যেতে পারে, অথবা সেন্সরের তাত্ক্ষণিক দৃষ্টি ক্ষেত্রের (আইএফওভি) জন্য চিত্রিত স্থল অঞ্চল।আইএফওভি পৃথক সনাক্তকরণ উপাদানের আকার দ্বারা প্রভাবিত হয়, d এবং লেন্সের ফোকাল দৈর্ঘ্য, f। অর্থাৎ iFOV = d / f।
একটি প্রদত্ত দূরত্বের জন্য, ছোট স্থানিক রেজোলিউশন মান, ছোট লক্ষ্য এবং সমৃদ্ধ বিবরণ দেখা যায়। একটি প্রদত্ত লক্ষ্যের জন্য, ছোট স্থানিক রেজোলিউশন মান,যত বেশি দূরত্ব থাকবে ততই এটি সনাক্ত করা হবে।.
