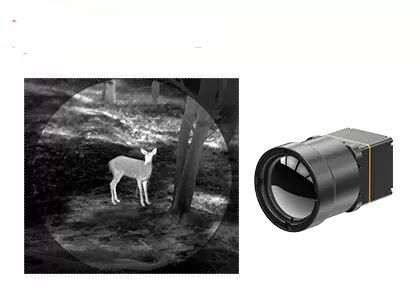

১২৮০x১০২৪/৮µm ইনফ্রারেড ডিটেক্টর সহ LWIR থার্মাল ইমেজিং মডিউল
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | SensorMicro |
| সাক্ষ্যদান | ISO9001:2015; RoHS; Reach |
| মডেল নম্বার | iTL1208 |
| ন্যূনতম চাহিদার পরিমাণ | 1 টুকরা |
| মূল্য | আলোচনা সাপেক্ষ |
| পরিশোধের শর্ত | টি/টি |
পণ্যের বিবরণ
| রেজোলিউশন | 1280x1024 | শক্তি খরচ | 1W |
|---|---|---|---|
| বর্ণালী পরিসীমা | 8~14μm | পিক্সেল পিচ | 8μm |
| NETD | ≤30mK | ফ্রেম রেট | 25Hz/30Hz |
| বিশেষভাবে তুলে ধরা | 640x512 IR ডিটেক্টর থার্মাল মডিউল,থার্মোগ্রাফি LWIR থার্মাল ইমেজিং মডিউল,12um থার্মাল ইমেজিং মডিউল |
||
পণ্যের বর্ণনা
1280x1024/8μm ইনফ্রারেড ডিটেক্টর সহ এলডব্লিউআইআর তাপ চিত্রণ মডিউল
পণ্যের সংক্ষিপ্ত বিবরণ
আইটিএল১২০৮ তাপীয় মডিউলটি সেন্সরমাইক্রো দ্বারা বিকশিত পণ্য, একটি 1280*1024/8μm অ-শীতল ইনফ্রারেড ডিটেক্টরকে সংহত করে। সাধারণ NETD ≤30mK এর সাথে, আইটিএল১২০৮ তাপীয় মডিউলটি আরও পরিষ্কার, তীক্ষ্ণ,এবং আরও বিস্তারিত তাপ চিত্র.
কমপ্যাক্ট ডিজাইন, হালকা ওজন কাঠামো এবং 1W এর কম শক্তি খরচ আইটিএল 1208 তাপ মডিউলকে কঠোর আকার, ওজন এবং শক্তির প্রয়োজনীয়তার সাথে অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে।উন্নত ইমেজ অ্যালগরিদম অতি স্পষ্ট তাপ চিত্র প্রদান করে.
প্রধান বৈশিষ্ট্য
অত্যন্ত হালকা ডিজাইন
- কমপ্যাক্ট আকার 22.6*22.6*34.5mm এবং ওজন 35.7g (12mm লেন্স সহ)
- তার শ্রেণীর মধ্যে সর্বোচ্চ একীকরণের মধ্যে
উচ্চ সংবেদনশীলতা, সঠিক সনাক্তকরণ
- সূক্ষ্ম বিবরণ এবং পরিষ্কার চিত্রের জন্য 1280 * 1024 রেজোলিউশনের সাথে 8μm অতি ক্ষুদ্র পিক্সেল আকার
- সূক্ষ্ম তাপমাত্রা পার্থক্যের নির্ভরযোগ্য সনাক্তকরণের জন্য সাধারণ NETD ≤ 30mK
সরলীকৃত উন্নয়ন, দ্রুত সংহতকরণ
- বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য একাধিক অপটিক্যাল লেন্স বিকল্প উপলব্ধ
- এমআইপিআই সিএসআই ইমেজ আউটপুট ইন্টারফেস সমর্থন করে
- সিরিয়াল পোর্ট/I2C এর মাধ্যমে নিয়ন্ত্রণ সহ RAW এবং YUV চিত্র ডেটা আউটপুট
প্রোডাক্ট স্পেসিফিকেশন
| মডেল | আইটিএল১২০৮ |
|---|---|
| আইআর ডিটেক্টর ইন্ডিকেটর | |
| সংবেদনশীল উপাদান | VOx |
| রেজোলিউশন | ১২৮০*১০২৪ |
| পিক্সেলের আকার | ৮ মাইক্রোমিটার |
| বর্ণালী প্রতিক্রিয়া | 8μm ~ 14μm |
| সাধারণ NETD | ≤30mK |
| চিত্র প্রক্রিয়াকরণ | |
| ডিজিটাল ফ্রেম রেট | ২৫/৩০ হার্জ |
| স্টার্ট আপ সময় | ≤6 সেকেন্ড |
| ডিজিটাল ভিডিও | RAW/YUV |
| ইমেজ অ্যালগরিদম | NUC/3DNR/DNS/DRC/EE |
| চিত্র প্রদর্শন | ১০ প্রকার (হোয়াইট হট/লাভা/আইরন রেড/হট আইরন/মেডিকেল/আর্কটিক/রেনবো 1/রেনবো ২/টেন্ট/ব্ল্যাক হট) |
| পিসি সফটওয়্যার | মডিউল কন্ট্রোল ও ভিডিও ডিসপ্লে |
| বৈদ্যুতিক | |
| স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 34Pin_Connector ইন্টারফেসঃ BP04SD-34-0065-R0 |
| যোগাযোগ ইন্টারফেস | টিটিএল-২৩২/আই২সি |
| ডিজিটাল ভিডিও ইন্টারফেস | এমআইপিআই-সিএসআই |
| সরবরাহ ভোল্টেজ | 4.৫-৫.৫ ভোল্ট |
| সাধারণ বিদ্যুৎ খরচ | ১ ওয়াট |
| যান্ত্রিক | |
| আকার (লেন্স সহ) | ৫ মিমি লেন্সের সাথেঃ ২২.৬ মিমি*২২.৬ মিমি*৫০ মিমি (লেন্সের বাইরের ব্যাসার্ধ Φ৩৭ মিমি) 10 মিমি লেন্সের সাথেঃ 22.6mm*22.6mm*45.3mm (লেন্সের বাইরের ব্যাসার্ধ Φ33mm) 12 মিমি লেন্সের সাথেঃ 22.6mm*22.6mm*34.5mm (লেন্সের বাইরের ব্যাসার্ধ Φ26.6mm) ১৭ মিমি লেন্সঃ ২২.৬ মিমি*২২.৬ মিমি*৩৫.৪ মিমি (লেন্সের বাইরের ব্যাসার্ধ Φ২৭ মিমি) 25 মিমি লেন্সের সাথেঃ 22.6mm*22.6mm*44.2mm (লেন্সের বাইরের ব্যাসার্ধ Φ33mm) ৩৫ মিমি লেন্সঃ ২২.৬*২২.৬*৫০.৯ মিমি (লেন্সের বাইরের ব্যাসার্ধ Φ৪৩.২ মিমি) |
| ওজন (লেন্স সহ) | 85.5±4.5g (৫ মিমি লেন্স সহ) 70.5±3.6g (১০ মিমি লেন্স সহ) 35.7±2g (১২ মিমি লেন্স সহ) 40.7±2.1g (১৭ মিমি লেন্স সহ) 71.0±3.6g (২৫ মিমি লেন্স সহ) ১১০±৫.৫ গ্রাম (৩৫ মিমি লেন্স সহ) |
| পরিবেশগত অভিযোজন | |
| অপারেটিং তাপমাত্রা | -40°C থেকে +70°C |
| সংরক্ষণ তাপমাত্রা | -45°C থেকে +85°C |
| আর্দ্রতা | ৫-৯৫%, অ-কন্ডেনসিং |
| কম্পন | 5.35 গ্রাম, র্যান্ডম কম্পন, 3-অক্ষ |
| প্রভাব | অর্ধ সাইনস ওয়েভ, ৪০ জি/১১ এমএস, ইমপ্যাক্ট দিক এক্স অক্ষ, ৩ বার |
| সার্টিফিকেশন | ROHS2.0/REACH |
| অপটিক্যাল লেন্স | ফিক্সড ফোকাস এথার্মালঃ 5/10/12/17/25/35mm |
শিল্প অ্যাপ্লিকেশন
আইটিএল১২০৮ থার্মাল ইমেজিং মডিউল বিভিন্ন ক্ষেত্রে প্রয়োগ করা হয় যার মধ্যে রয়েছে বনজাহাজের আগুন, বিদ্যুৎ রক্ষণাবেক্ষণ, ফোটোভোলটাইক পরিদর্শন, সুরক্ষা পর্যবেক্ষণ, পরিধানযোগ্য ডিভাইস, পোর্টেবল ডিভাইস,এবং আরো.
কোম্পানির প্রোফাইল
ইনফ্রারেড ডিটেক্টরগুলির বিশ্বের শীর্ষস্থানীয় প্রস্তুতকারক এবং পরিষেবা সরবরাহকারী হিসাবে, সেন্সরমাইক্রো ইনফ্রারেড তাপ চিত্র সমাধানগুলিতে বহু বছরের গভীর অভিজ্ঞতার গর্ব করে।"সেন্সরমাইক্রো" এর মূল দর্শনের দ্বারা পরিচালিত"সেন্স মোর" এবং ব্যবহারকারীর চাহিদা দ্বারা চালিত, আমরা ইনফ্রারেড প্রযুক্তির পূর্ণ সম্ভাবনা উন্মোচন করতে, বিশ্বব্যাপী গ্রাহকদের উচ্চ-কার্যকারিতা পণ্য এবং পেশাদার পরিষেবা সরবরাহ করতে নিবেদিত।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1ইনফ্রারেড ডিটেক্টর রেজোলিউশন
এটি তাপ ইমেজিংয়ের পিক্সেলের সংখ্যাকে বোঝায়। উচ্চতর রেজোলিউশন মানে আরো পর্যবেক্ষণ এবং তাপমাত্রা পরিমাপ পয়েন্ট,দীর্ঘ দূরত্বে ছোট লক্ষ্যমাত্রা পর্যবেক্ষণ এবং পরিমাপ করার অনুমতি দেয়. সাধারণ ইনফ্রারেড তাপ ইমেজিং রেজোলিউশনগুলি 256x192, 384x288, 640x512, 800x600, 1024x768, থেকে 1280x1024 পর্যন্ত। উচ্চতর রেজোলিউশন ডিটেক্টরগুলি সাধারণত উচ্চতর ব্যয়ের সাথে আসে।
2. দৃষ্টি ক্ষেত্র (FOV)
ফিল্ড অফ ভিউ (এফওভি) বলতে বোঝায় অবজেক্ট স্পেসের দ্বি-মাত্রিক দৃষ্টিভঙ্গি যা একটি ইনফ্রারেড তাপ চিত্রকরণের অপটিক্যাল সিস্টেম দ্বারা পর্যবেক্ষণ করা হয়। উদাহরণস্বরূপ অনুভূমিক এফওভি গ্রহণ করে,অনুমান করা হচ্ছে ডিটেক্টর অ্যারের আকার A*B, পিক্সেলের আকার d, এবং লেন্সের ফোকাল দৈর্ঘ্য f, তারপর অনুভূমিক FOV কোণ θ=2*acrtan (A*d/2f) । ডিটেক্টর অ্যারে এবং পিক্সেল আকার নির্বাচন করার পরে,দৃষ্টি ক্ষেত্র শুধুমাত্র অপটিক্যাল সিস্টেমের ফোকাস দূরত্বের সাথে পরিবর্তন হয়: দীর্ঘ ফোকাস দৈর্ঘ্য একটি সংকীর্ণ দৃষ্টি ক্ষেত্রের ফলস্বরূপ, যখন সংক্ষিপ্ত ফোকাস দৈর্ঘ্য একটি বৃহত্তর দৃষ্টি ক্ষেত্র প্রদান করে।
