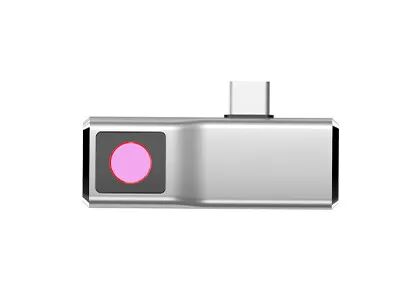

মিনিয়েচার VOx FPA থার্মাল ইমেজিং ক্যামেরা মডিউল 120x90 17μM
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xবর্ণালী পরিসীমা | 8~14μm | NETD | ≤60mK |
---|---|---|---|
রেজোলিউশন | 120x90 | পিক্সেল পিচ | 17μm |
তাপমাত্রা সীমা | -20℃~+120℃ (কাস্টমাইজযোগ্য) | আকার | 8.5x8.5x9.16 মিমি |
লক্ষণীয় করা | মিনিয়েচার থার্মাল ইমেজিং ক্যামেরা মডিউল,এফপিএ থার্মাল ইমেজিং ক্যামেরা মডিউল,থার্মাল ক্যামেরা কোর 17uM |
মিনিয়েচার VOx FPA 120x90 / 17μm থার্মাল ইমেজিং ক্যামেরা কোর ইনফ্রারেড ক্যামেরায় ইন্টিগ্রেটেড
TIMO120 মিনিয়েচার ইনফ্রারেড মডিউল ওয়েফার-লেভেল অপটিক্স, 120x90 / 17μm ওয়েফার লেভেল প্যাকেজ (WLP) ডিটেক্টর এবং বেসিক ইমেজ প্রসেসিং সার্কিটকে দ্রুত টার্গেট এলাকা এবং তাপ বন্টনের তাপীয় ছবি প্রাপ্ত করার জন্য সংহত করে।
TIMO120 থার্মাল ইমেজিং কোর অপ্টিমাইজ করা আকার, ওজন, শক্তি, খরচ (SWaP-C) ইনফ্রারেড ইমেজিং অ্যাপ্লিকেশনের জন্য ভিত্তিক।এর অতি ক্ষুদ্রাকৃতির গঠন এবং অতি-নিম্ন শক্তি খরচ বিভিন্ন স্মার্ট ডিভাইস, থার্মাল ইমেজার বা মোবাইল টার্মিনালে খরচ, আকার এবং ওজনের কঠোর প্রয়োজনীয়তা সহ একত্রিত করা সুবিধাজনক।
- ন্যূনতম WLP ইনফ্রারেড মডিউল, মাত্রা 8.5x8.5x9.16 মিমি
- DVP ইন্টারফেস, বিভিন্ন এমবেডেড প্ল্যাটফর্মের সাথে সামঞ্জস্যপূর্ণ
- দৃশ্যমান ক্যামেরা মডিউল সমতুল্য, সরাসরি ইন্টিগ্রেশন
- সম্পূর্ণ SDK ডেভেলপমেন্ট কিট
- দীর্ঘ অপারেটিং সময় প্রসারিত করার জন্য কম শক্তি নকশা
- অনেক ধরণের বুদ্ধিমান অ্যাপ্লিকেশনের জন্য কম খরচ
মডেল | টিমো-120 |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 120x90 |
পিক্সেল পিচ | 17μm |
বর্ণালী পরিসীমা | 8~14μm |
NETD | ≤60mK |
লেন্সের ধরন | ডব্লিউএলও |
ফোকাস মোড | স্থির জুম |
এইচএফওভি | 90°/50° |
মাঠের গভীরতা | ইনফিনিটি থেকে 10 সেমি |
চক্রের হার | 1~30Hz (কাস্টমাইজযোগ্য) |
তাপমাত্রা পরিমাপ | |
তাপমাত্রা সীমা | -20°C ~ +120°C (কাস্টমাইজযোগ্য) |
তাপমাত্রা নির্ভুলতা | কাস্টমাইজযোগ্য (শরীর বা শিল্প থার্মোগ্রাফির প্রয়োজনীয়তা পূরণ করুন) |
ইন্টারফেস/নিয়ন্ত্রণ | |
এভিডিডি | 3.6V±0.05V |
VSK/VDET | 4.7±0.05V |
ডিভিডিডি | 1.8V±0.05V |
ইন্টারফেস | ডিজিটাল ইন্টারফেস |
শক্তি খরচ | 45mW (সাধারণ মোড);9mW (লো পাওয়ার মোড) |
শারীরিক বৈশিষ্ট্যাবলী | |
মাত্রা (মিমি) | 12x10x5.48 (HFOV=90°);8.5x8.5x9.16 (HFOV=50°) (স্পেসিফিকেশনগুলি প্রাধান্য পাবে) |
অপারেশন তাপমাত্রা | -20°C ~ +60°C |
সংগ্রহস্থল তাপমাত্রা | -40°C ~ +85°C |
TIMO120 ইনফ্রারেড থার্মাল ক্যামেরা কোর ব্যাপকভাবে অনেক ক্ষেত্রে ব্যবহৃত হয়, যেমন থার্মোগ্রাফি, ইন্টেলিজেন্ট হার্ডওয়্যার, স্মার্ট বিল্ডিং, স্মার্ট হোম, AIoT ইত্যাদি।
1. থার্মাল ইমেজ বনামদৃষ্টি নির্ভর ছবি
দৃশ্যমান আলো একটি ইলেক্ট্রোম্যাগনেটিক তরঙ্গ যা মানুষের দ্বারা দেখা যায়।এর তরঙ্গদৈর্ঘ্যের পরিসীমা সাধারণত 360-400 nm ~ 760-830nm এর মধ্যে পড়ে।এই ইলেক্ট্রোম্যাগনেটিক বর্ণালীটিকে দৃশ্যমান বর্ণালীও বলা হয় এবং এর ফ্রিকোয়েন্সি পরিসীমা হল 830-750THz~395-360THz।
ইনফ্রারেড হল একটি ইলেক্ট্রোম্যাগনেটিক তরঙ্গ যার তরঙ্গদৈর্ঘ্য মাইক্রোওয়েভ এবং দৃশ্যমান আলোর মধ্যে থাকে।এর তরঙ্গদৈর্ঘ্য 760 ন্যানোমিটার (nm) এবং 1 মিলিমিটার (মিমি) এর মধ্যে।এটি একটি অদৃশ্য আলো যার তরঙ্গদৈর্ঘ্য লাল আলোর চেয়ে বেশি।ফ্রিকোয়েন্সিগুলি প্রায় 430 THz থেকে 300 GHz এর মধ্যে।
2. থার্মাল ইমেজ এবং ভিজ্যুয়াল ইমেজের ডিটেক্টর
ইমেজিং ডিভাইসের মূল ডিটেক্টরগুলির জন্য, দৃশ্যমান আলোর ডিভাইসগুলি সিসিডি এবং সিএমওএস ডিটেক্টর ব্যবহার করে, যখন তাপীয় ইমেজিং কুলড এবং আনকুলড ডিটেক্টর ব্যবহার করে।প্রধান পার্থক্য হল দৃশ্যমান আলো সিসিডি/সিএমওএস দৃশ্যমান আলো ব্যান্ডে আলোক তরঙ্গ উপলব্ধি করতে পারে এবং তাপীয় ইমেজিং ডিটেক্টর ইনফ্রারেড ব্যান্ডে তাপীয় বিকিরণ আলোক তরঙ্গ অনুধাবন করতে পারে।ইনফ্রারেড থার্মাল ইমেজিং ডিটেক্টর বিভিন্ন উত্পাদন প্রক্রিয়া এবং প্যাকেজিং উপকরণ অনুযায়ী অনেক ধরনের বিভক্ত করা হয়.আরও ম্যাক্রোস্কোপিক অনুভূতি হল যে ইনফ্রারেড থার্মাল ইমেজিং ডিটেক্টরগুলি দৃশ্যমান আলো সিসিডিগুলির চেয়ে বেশি ব্যয়বহুল।
