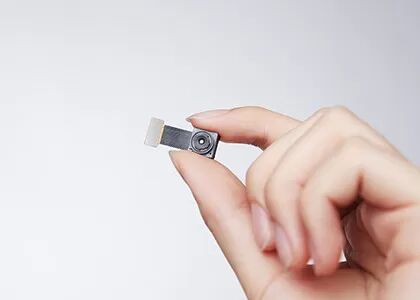

OEM ছোট আকারের Uncooled LWIR থার্মাল ইমেজিং মডিউল ক্যামেরা 256x192 12μM
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 256x192 | পিক্সেল পিচ | 12μm |
---|---|---|---|
বর্ণালী পরিসীমা | 8~14μm | তাপমাত্রা সীমা | -20℃~+120℃ (কাস্টমাইজযোগ্য) |
NETD | ≤45mK | আকার | 15x13x6.83 মিমি |
লক্ষণীয় করা | LWIR থার্মাল ইমেজিং ক্যামেরা মডিউল,OEM তাপীয় ইমেজিং ক্যামেরা মডিউল,আনকুলড থার্মাল ইমেজিং কোর 12uM |
256x192 রেজোলিউশন সহ হালকা ওজনের LWIR আনকুলড থার্মাল ইমেজিং কোর, 12μm পিক্সেল আকার
TIMO256 আনকুলড আইআর ইমেজিং মডিউল, যা আনকুলড থার্মাল মডিউল নামেও পরিচিত, গ্লোবাল সেন্সর টেকনোলজি (GST) দ্বারা তৈরি TIMO ইনফ্রারেড ক্যামেরা মডিউল পরিবারের মধ্যে একটি।এটিতে একটি ব্যতিক্রমী ছোট আকারের 256x192 / 12μm ওয়েফার লেভেল প্যাকেজ (WLP) ইনফ্রারেড ডিটেক্টর রয়েছে যা 8 থেকে 14 মাইক্রন পর্যন্ত দীর্ঘ তরঙ্গদৈর্ঘ্য কভার করে।
WLP প্রযুক্তির জন্য ধন্যবাদ, TIMO256 থার্মাল IR ক্যামেরা মডিউল সুপার মাইক্রো স্ট্রাকচার, অতি কম খরচে অর্জন করে যখন সাশ্রয়ী মূল্যে অধিকতর সংবেদনশীলতা এবং উচ্চতর ছবির গুণমান অফার করে, গ্রাহককে তাদের নিজস্ব প্রয়োজনীয়তা অনুযায়ী সবচেয়ে উপযুক্ত ধরন বেছে নিতে সক্ষম করে।
সম্পূর্ণরূপে অপ্টিমাইজ করা কাঠামোর কারণে, TIMO256 থার্মাল ক্যামেরা কোর জনপ্রিয় এবং ব্যাপকভাবে ব্যবহৃত হয় ইনফ্রারেড থার্মাল ইমেজিং অ্যাপ্লিকেশন যেমন থার্মোগ্রাফি, এপিডেমিক প্রিভেনশন, স্মার্ট হার্ডওয়্যার, AIoT ইত্যাদিতে।
- ডিটেক্টর: WLP আনকুলড মাইক্রোবোলোমিটার
- রেজোলিউশন: 256x192 / 12 μm
- ক্ষুদ্র আকার: 15x13x6.83 মিমি
- NETD: ≤45mK
মডেল | টিমো-256 |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 256x192 |
পিক্সেল পিচ | 12μm |
বর্ণালী পরিসীমা | 8~14μm |
NETD | ≤45mK |
লেন্সের ধরন | ডব্লিউএলও |
ফোকাস মোড | স্থির জুম |
এইচএফওভি | 53°±1° |
মাঠের গভীরতা | ইনফিনিটি থেকে 10 সেমি |
চক্রের হার | 1~30Hz (কাস্টমাইজযোগ্য) |
তাপমাত্রা পরিমাপ | |
তাপমাত্রা সীমা | -20°C ~ +120°C (কাস্টমাইজযোগ্য) |
তাপমাত্রা নির্ভুলতা | কাস্টমাইজযোগ্য (শরীর বা শিল্প থার্মোগ্রাফির প্রয়োজনীয়তা পূরণ করুন) |
ইন্টারফেস/নিয়ন্ত্রণ | |
এভিডিডি | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
ডিভিডিডি | 1.8V±0.05V |
ইন্টারফেস | ডিজিটাল ইন্টারফেস |
শক্তি খরচ | 70mW |
শারীরিক বৈশিষ্ট্যাবলী | |
মাত্রা (মিমি) | 15x13x6.83 (স্পেসিফিকেশনগুলি প্রাধান্য পাবে) |
অপারেশন তাপমাত্রা | -20°C ~ +60°C |
সংগ্রহস্থল তাপমাত্রা | -40°C ~ +85°C |
TIMO256 থার্মাল ক্যামেরা কোর ব্যাপকভাবে অনেক ক্ষেত্রে ব্যবহৃত হয়, যেমন থার্মোগ্রাফি, ইন্টেলিজেন্ট হার্ডওয়্যার, স্মার্ট বিল্ডিং, স্মার্ট হোম, AIoT ইত্যাদি।
1. থার্মাল ইমেজ বনামদৃষ্টি নির্ভর ছবি
দৃশ্যমান আলো একটি ইলেক্ট্রোম্যাগনেটিক তরঙ্গ যা মানুষের দ্বারা দেখা যায়।এর তরঙ্গদৈর্ঘ্যের পরিসীমা সাধারণত 360-400 nm ~ 760-830nm এর মধ্যে পড়ে।এই ইলেক্ট্রোম্যাগনেটিক বর্ণালীটিকে দৃশ্যমান বর্ণালীও বলা হয় এবং এর ফ্রিকোয়েন্সি পরিসীমা হল 830-750THz~395-360THz।
ইনফ্রারেড হল একটি ইলেক্ট্রোম্যাগনেটিক তরঙ্গ যার তরঙ্গদৈর্ঘ্য মাইক্রোওয়েভ এবং দৃশ্যমান আলোর মধ্যে থাকে।এর তরঙ্গদৈর্ঘ্য 760 ন্যানোমিটার (nm) এবং 1 মিলিমিটার (মিমি) এর মধ্যে।এটি একটি অদৃশ্য আলো যার তরঙ্গদৈর্ঘ্য লাল আলোর চেয়ে বেশি।ফ্রিকোয়েন্সিগুলি প্রায় 430 THz থেকে 300 GHz এর মধ্যে।
2. থার্মাল ইমেজ এবং ভিজ্যুয়াল ইমেজের ডিটেক্টর
ইমেজিং ডিভাইসের মূল ডিটেক্টরগুলির জন্য, দৃশ্যমান আলোর ডিভাইসগুলি সিসিডি এবং সিএমওএস ডিটেক্টর ব্যবহার করে, যখন তাপীয় ইমেজিং কুলড এবং আনকুলড ডিটেক্টর ব্যবহার করে।প্রধান পার্থক্য হল দৃশ্যমান আলো সিসিডি/সিএমওএস দৃশ্যমান আলো ব্যান্ডে আলোক তরঙ্গ উপলব্ধি করতে পারে এবং তাপীয় ইমেজিং ডিটেক্টর ইনফ্রারেড ব্যান্ডে তাপীয় বিকিরণ আলোক তরঙ্গ অনুধাবন করতে পারে।ইনফ্রারেড থার্মাল ইমেজিং ডিটেক্টর বিভিন্ন উত্পাদন প্রক্রিয়া এবং প্যাকেজিং উপকরণ অনুযায়ী অনেক ধরনের বিভক্ত করা হয়.আরও ম্যাক্রোস্কোপিক অনুভূতি হল যে ইনফ্রারেড থার্মাল ইমেজিং ডিটেক্টরগুলি দৃশ্যমান আলো সিসিডিগুলির চেয়ে বেশি ব্যয়বহুল।
