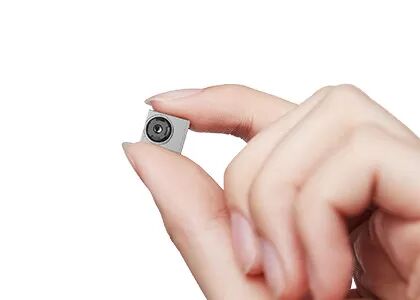

ওএম ছোট আকারের আনকুলড থার্মাল ইমেজিং মডিউল ২৫৬x১৯২ রেজোলিউশন এবং ১২μm পিক্সেল পিচ সহ এলডব্লিউআইআর থার্মাল ক্যামেরা মডিউল

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম SensorMicro
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার TIMO212
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য আলোচনা সাপেক্ষ
পরিশোধের শর্ত টি/টি
পণ্যের বিবরণ
রেজোলিউশন 256x192 পিক্সেল পিচ 12μm
বর্ণালী পরিসীমা 8~14μm তাপমাত্রা পরিসীমা -20℃~+550℃
ফোকাস মোড ফোকাস মুক্ত আউটপুট ডেটা 14 বিট কাঁচা
বিশেষভাবে তুলে ধরা

থার্মাল ইমেজিং কোর ২৫৬x১৯২

,

ছোট থার্মাল ইমেজিং কোর ১২ মাইক্রোমিটার

,

ওএম (OEM) ইনফ্রারেড থার্মাল ক্যামেরা মডিউল

একটি বার্তা রেখে যান
পণ্যের বর্ণনা
256×192 রেজোলিউশন এবং 12 µm পিক্সেল সাইজ সহ হালকা ওজনের LWIR আনকুলড থার্মাল ইমেজিং মডিউল

TIMO212 আনকুলড আইআর ইমেজিং মডিউল, যা আনকুলড থার্মাল মডিউল নামেও পরিচিত, সেন্সরমাইক্রো দ্বারা তৈরি TIMO ইনফ্রারেড ক্যামেরা মডিউল পরিবারের অংশ। এটি 8 থেকে 14 মাইক্রন পর্যন্ত দীর্ঘ তরঙ্গদৈর্ঘ্য পরিসীমা কভার করে একটি ব্যতিক্রমী ছোট 256×192 / 12 µm ওয়েফার-লেভেল প্যাকেজ (WLP) ইনফ্রারেড ডিটেক্টর অন্তর্ভুক্ত করে।
WLP প্রযুক্তির জন্য ধন্যবাদ, TIMO212 থার্মাল আইআর ক্যামেরা মডিউল একটি সুপার-মাইক্রো স্ট্রাকচার এবং অতি-স্বল্প খরচ অর্জন করে, যখন সাশ্রয়ী মূল্যে বৃহত্তর সংবেদনশীলতা এবং উন্নত চিত্র গুণমান সরবরাহ করে, গ্রাহকদের তাদের নিজস্ব প্রয়োজনীয়তা অনুসারে সবচেয়ে উপযুক্ত ধরণ বেছে নিতে সক্ষম করে।
এর সম্পূর্ণ অপ্টিমাইজ করা কাঠামোর কারণে, TIMO212 থার্মাল ক্যামেরা কোর থার্মোগ্রাফি, মহামারী প্রতিরোধ, স্মার্ট হার্ডওয়্যার, AIoT এবং আরও অনেক কিছুর মতো ইনফ্রারেড থার্মাল ইমেজিং অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

প্রধান বৈশিষ্ট্য
আলটিমেট SWaP-C অপ্টিমাইজেশন সহ সাশ্রয়ী মূল্যের আল্ট্রা-মিনিএচার মডিউল
  • এন্ট্রি-লেভেল ইনফ্রারেড থার্মাল ইমেজিং ইউনিট, সর্বোচ্চ খরচ কার্যকারিতা সহ মৌলিক থার্মাল ইমেজিং কার্যকারিতা সক্ষম করে
  • কম্প্যাক্ট আকার, হালকা ওজন এবং কম বিদ্যুৎ খরচ, মিনিএচার ডিভাইসগুলিতে একীকরণের জন্য আদর্শ
নমনীয় অপটিক বিকল্প, সঠিক তাপমাত্রা পরিমাপ
  • বিভিন্ন অ্যাপ্লিকেশন চাহিদা মেটাতে ওয়াইড-এঙ্গেল এবং টেলিফটো সহ একাধিক লেন্স বিকল্প উপলব্ধ
  • ±2°C পর্যন্ত নির্ভুলতা সহ উচ্চ-নির্ভুল তাপমাত্রা পরিমাপ; আঞ্চলিক এবং পূর্ণ-ফ্রেম উভয় তাপমাত্রা পর্যবেক্ষণ সমর্থন করে
সহজ ইন্টিগ্রেশন, দ্রুত উন্নয়ন
  • বিভিন্ন এমবেডেড প্ল্যাটফর্মের সাথে সামঞ্জস্যপূর্ণ DVP ইমেজ ইন্টারফেস সমর্থন করে
  • RoHS 2.0 পরিবেশগত মানগুলির সাথে সঙ্গতিপূর্ণ
পণ্যের স্পেসিফিকেশন
মডেলTIMO212
রেজোলিউশন256×192
পিক্সেল সাইজ12 µm
স্পেকট্রাল রেসপন্স8–14 µm
ফোকাস মোডফোকাস ফ্রি
লেন্স (HFOV / FL)17.5° / 10 মিমি25° / 7 মিমি56° / 3.2 মিমি90° / 2.1 মিমি
ওজন (গ্রাম)5.1 ± 0.44.4 ± 0.42 ± 0.24.8 ± 0.4
আকার (মিমি, FPC ছাড়া)16×14×1816×14×14.614×12×9.816×14×15.6
পিন সংখ্যা40 পিন
আউটপুট ডেটা14-বিট র
ফ্রেম রেটথার্মোগ্রাফি: 25 Hz, ইমেজিং: 50 Hz
তাপমাত্রা পরিমাপ পরিসীমা-20°C থেকে +550°C (-20°C থেকে +150°C | +100°C থেকে +550°C)
তাপমাত্রা পরিমাপ নির্ভুলতা±2°C / ±2% এর মধ্যে বৃহত্তম
অপারেটিং তাপমাত্রা-20°C থেকে +60°C
আর্দ্রতা5%–85%
স্টোরেজ তাপমাত্রা-45°C থেকে +85°C
সার্টিফিকেশনRoHS 2.0 / REACH
শিল্প অ্যাপ্লিকেশন

TIMO212 থার্মাল ক্যামেরা কোর থার্মোগ্রাফি, ইন্টেলিজেন্ট হার্ডওয়্যার, স্মার্ট বিল্ডিং, স্মার্ট হোম, AIoT এবং আরও অনেক ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।

TIMO212 uncooled LWIR thermal imaging module shown in industrial application context
আমাদের আইআর পণ্য
  • উচ্চ সংবেদনশীলতা এবং চমৎকার কর্মক্ষমতা— ইনফ্রারেড শিল্পে বিশ্ব-নেতৃস্থানীয় প্রযুক্তি
  • বিভিন্ন ইনফ্রারেড ডিটেক্টর উপলব্ধ— বিভিন্ন ফরম্যাট এবং পিক্সেল সাইজে আনকুলড এবং কুলড উভয় আইআর ডিটেক্টর
  • দ্রুত ডেলিভারি নিশ্চিত করতে ভলিউম উৎপাদন— লক্ষ লক্ষ ডিটেক্টরের বার্ষিক উৎপাদন ক্ষমতা সহ তিনটি উৎপাদন লাইন
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1. লেন্সের ক্ষেত্রে থার্মাল ইমেজিং এবং ভিজ্যুয়াল ইমেজিং এর মধ্যে পার্থক্য কী?

প্রধান পার্থক্য হল যে থার্মাল ইমেজিং লেন্স অবশ্যই বিশেষ উপকরণ দিয়ে তৈরি হতে হবে। ইনফ্রারেড তাপ বিকিরণ কাঁচ (সিলিকন) ভেদ করতে পারে না, তাই জার্মেনিয়াম, ক্রোমিয়াম এবং অন্যান্য ধাতব পদার্থ দিয়ে তৈরি বিশেষ লেন্স ব্যবহার করা হয়। এটি থার্মাল ইমেজিং লেন্সের দাম অপটিক্যাল লেন্সের চেয়ে কিছুটা বেশি করে তোলে, যা পুরো ডিভাইসের দাম বাড়িয়ে দেয়।

2. ইমেজিং নীতির ক্ষেত্রে থার্মাল ইমেজিং এবং ভিজ্যুয়াল ইমেজিং এর মধ্যে পার্থক্য কী?

তাদের ইমেজিং নীতিগুলি মূলত একই। ইমেজিং ডিভাইসগুলি একটি নির্দিষ্ট তরঙ্গদৈর্ঘ্য পরিসরের মধ্যে আলো তরঙ্গ ক্যাপচার করে। প্রকৃতিতে, দৃশ্যমান আলোর তরঙ্গদৈর্ঘ্য পরিসীমা 0.39 µm থেকে 0.78 µm, যখন ইনফ্রারেড তাপ বিকিরণের তরঙ্গদৈর্ঘ্য পরিসীমা 0.75 µm থেকে 1000 µm। যতক্ষণ লক্ষ্য তাপমাত্রা পরম শূন্য (-273°C) এর চেয়ে বেশি থাকবে, ততক্ষণ ইনফ্রারেড বিকিরণ থাকবে।
