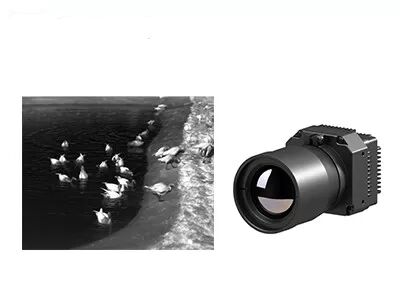

VOx হাই রেজোলিউশন থার্মাল ক্যামেরা মডিউল আনকুলড LWIR 1280x1024 / 12μm
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| রেজোলিউশন | 1280x1024/12μm | NETD | ~50mK |
|---|---|---|---|
| বর্ণালী পরিসীমা | 8~14μm | আকার | 20x20x10.4 মিমি |
| লক্ষণীয় করা | VOx থার্মাল ক্যামেরা মডিউল 12um,LWIR থার্মাল ক্যামেরা মডিউল 1280x1024,VOx LWIR ক্যামেরা মডিউল |
||
পণ্যের বর্ণনা

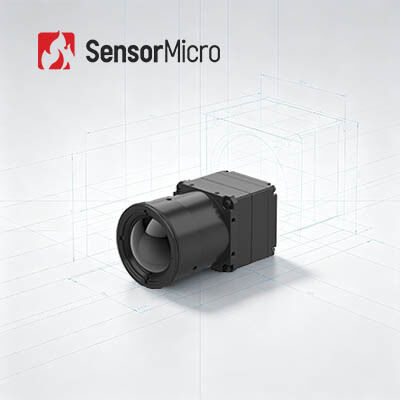

PLUG1212 ইনফ্রারেড ক্যামেরা মডিউল
VOx Uncooled LWIR 1280x1024 / 12μm থার্মাল ক্যামেরা মডিউল শিল্পের তাপমাত্রা পরিমাপের জন্য
পণ্যের বর্ণনা
PLUG1212R হল PLUG-R সিরিজের একটি আনকুলড ইনফ্রারেড ক্যামেরা মডিউল যা গ্লোবাল সেন্সর টেকনোলজি (GST) দ্বারা তৈরি করা হয়েছে।এটি বাজারের পছন্দের ফোকাল প্লেন অ্যারে VOx মাইক্রোবোলোমিটার আনকুলড ইনফ্রারেড ডিটেক্টর, পেশাদার সিগন্যাল প্রসেসিং সার্কিট এবং ইমেজ প্রসেসিং প্ল্যাটফর্ম গ্রহণ করে, সম্পূর্ণরূপে টার্গেট ইনফ্রারেড বিকিরণকে তাপমাত্রা ডেটাতে রূপান্তরিত করে।এর তাপমাত্রা পরিমাপ উপলব্ধ এবং তাপমাত্রা পরিসীমা শিল্প তাপমাত্রা পরিমাপের জন্য -20℃~150 ℃ থেকে কাস্টমাইজ করা যেতে পারে।
বড় অ্যারে 1280x1024 রেজোলিউশনের সাথে, PLUG1212R আনকুলড থার্মাল মডিউল আরও চিত্রের বিবরণ উপস্থাপন করতে পারে এবং বৃহত্তর দৃশ্যের ক্ষেত্র সমর্থন করে।কমানো 12µm পিক্সেল আকার ভাল স্থানিক রেজোলিউশন অফার করে এবং একই পরিসরের মিশন অর্জনের জন্য ছোট অপটিক্যাল লেন্স ফোকাসের সাথে মেলে।
প্রধান বৈশিষ্ট্য
- পিক্সেল পিচ: 12μm
- রেজোলিউশন: 1280x1024
- স্পেকট্রা রেঞ্জ: 8μm -14μm
- উচ্চ সংবেদনশীলতা: NETD<30mK
- তাপমাত্রা পরিসীমা: -20℃~150℃, 100℃~550℃
- তাপমাত্রা নির্ভুলতা: ±2℃ বা ±2%
- উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা।
পণ্য বিবরণী
| মডেল | PLUG1212R |
| আইআর ডিটেক্টর পারফরম্যান্স | |
| রেজোলিউশন | 1280x1024 |
| পিক্সেল পিচ | 12μm |
| বর্ণালী পরিসীমা | 8~14μm |
| NETD | <30mk |
| ইমেজ প্রসেসিং | |
| চক্রের হার | 25Hz |
| শুরুর সময় | <25 সেকেন্ড |
| এনালগ ভিডিও | / |
| ডিজিটাল ভিডিও | HDMI/RAW/YUV/BT1120 |
| এক্সটেনশন উপাদান | USB/Camerlink |
| ডিমিং মোড | লিনিয়ার/হিস্টোগ্রাম/মিশ্র |
| ডিজিটাল জুম | 1~8X ক্রমাগত জুম, ধাপের আকার 1/8 |
| ইমেজ ডিসপ্লে | ব্ল্যাক হট/হোয়াইট হট/সিউডো কালার |
| ছবির দিকনির্দেশনা | অনুভূমিকভাবে/উল্লম্বভাবে/তির্যকভাবে ফ্লিপ করুন |
| ইমেজ অ্যালগরিদম | NUC/AGC/IDE |
| বৈদ্যুতিক স্পেসিফিকেশন | |
| স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 50pin_HRS ইন্টারফেস |
| যোগাযোগ মোড | RS232-TTL, 115200bps |
| সরবরাহ ভোল্টেজ | 5±0.5V |
| তাপমাত্রা পরিমাপ | |
| অপারেটিং তাপমাত্রা বিন্যাস | -10°C~50°C |
| তাপমাত্রা সীমা | -20°C~150°C, 100°C~550°C |
| তাপমাত্রা নির্ভুলতা | ±2°C বা ±2% (সর্বোচ্চ মান নিন) |
| SDK | ARM/Windows/Linux SDK, ফুল স্ক্রীন থার্মোগ্রাফি |
| শারীরিক বৈশিষ্ট্যাবলী | |
| মাত্রা (মিমি) | 56x56x40.2 |
| ওজন | ≤200 গ্রাম |
| পরিবেশগত অভিযোজন | |
| অপারেশন তাপমাত্রা | -40°C ~ +70°C |
| সংগ্রহস্থল তাপমাত্রা | -45°C ~ +85°C |
| আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
| কম্পন | এলোমেলো কম্পন 5.35 গ্রাম, 3 অক্ষ |
| শক | হাফ-সাইন ওয়েভ, 40g/11ms, 3 অক্ষ 6 দিক |
| অপটিক্স | |
| ঐচ্ছিক লেন্স | ফিক্সড ফোকাস অ্যাথারমাল: 19 মিমি/25 মিমি |
শিল্প অ্যাপ্লিকেশন
PLU1212R ইনফ্রারেড ইমেজিং মডিউলটি পাওয়ার ইলেকট্রিসিটি, মেশিন ভিশন, বিল্ডিং ইন্সপেকশন, মেটালার্জিক্যাল পেট্রোকেমিক্যাল ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
আমাদের কোর ইনফ্রারেড ডিটেক্টর
FAQs
1. সিরামিক প্যাকেজিং ইনফ্রারেড ডিটেক্টর সম্পর্কে
সিরামিক প্যাকেজিং প্রক্রিয়া ধাতব প্যাকেজিংয়ের অনুরূপ, যা একটি পরিপক্ক ইনফ্রারেড ডিটেক্টর প্যাকেজিং প্রযুক্তি।ধাতব প্যাকেজিংয়ের সাথে তুলনা করে, প্যাকেজ ডিটেক্টরের ভলিউম এবং ওজন ব্যাপকভাবে হ্রাস পাবে।সিরামিক প্যাকেজিংয়ের জন্য, এর রিডআউট সার্কিটে স্ব-সামঞ্জস্যকারী অপারেটিং তাপমাত্রা ফাংশন রয়েছে এবং এর জন্য TEC স্থিতিশীলতার প্রয়োজন নেই।
2. ওয়েফার লেভেল প্যাকেজিং
ওয়েফার-লেভেল প্যাকেজিং, ওয়েফার-লেভেল সাইজ প্যাকেজিং নামেও পরিচিত, সেমিকন্ডাক্টর শিল্পে উন্নত প্যাকেজিং প্রযুক্তির একটি গুরুত্বপূর্ণ অংশ হয়ে উঠেছে।ওয়েফার লেভেল প্যাকেজিং (WLP) হল সম্পূর্ণ MEMS ওয়েফারে সরাসরি উচ্চ ভ্যাকুয়াম প্যাকেজিং সম্পূর্ণ করার প্রক্রিয়া, তারপর একটি একক ইনফ্রারেড ডিটেক্টর তৈরি করার জন্য স্ক্রাইবিং এবং কাটা।এটি ডাইসিং করার আগে আইআর ডিটেক্টর ওয়েফারে বেশিরভাগ বা সমস্ত প্যাকেজিং এবং পরীক্ষার পদ্ধতিগুলি সরাসরি সম্পাদন করে।
এটি একটি উন্নত চিপ আকারের প্যাকেজ যা ছোট আকার, লাইটওয়েট, পোর্টেবল, হ্যান্ডহেল্ড, কম দাম এবং উচ্চ উত্পাদন দক্ষতার চাহিদা পূরণ করে।
