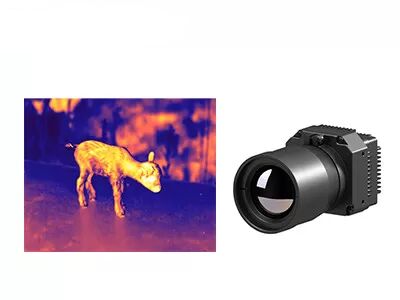

VOx Uncooled ইনফ্রারেড ক্যামেরা মডিউল LWIR উচ্চ রেজোলিউশন 1280x1024
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 1280x1024/12μm | NETD | ~50mK |
---|---|---|---|
বর্ণালী পরিসীমা | 8~14μm | আকার | 20x20x10.4 মিমি |
লক্ষণীয় করা | VOx Uncooled Infrared Camera Module,LWIR Uncooled Infrared Camera Module,1280x1024 LWIR ক্যামেরা মডিউল |

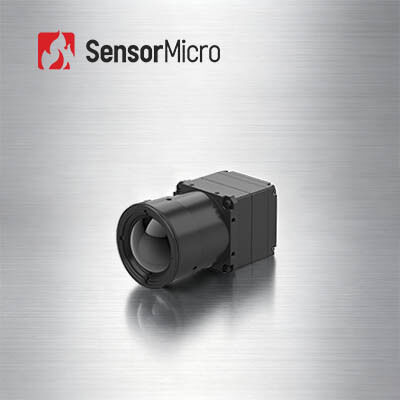

VOx হাই রেজোলিউশন থার্মাল ক্যামেরা মডিউল আনকুলড LWIR 1280x1024 / 12μM
PLUG1212R হল PLUG-R সিরিজের একটি আনকুলড ইনফ্রারেড ক্যামেরা মডিউল যা গ্লোবাল সেন্সর টেকনোলজি (GST) দ্বারা তৈরি করা হয়েছে।এটি বাজারের পছন্দের ফোকাল প্লেন অ্যারে VOx মাইক্রোবোলোমিটার আনকুলড ইনফ্রারেড ডিটেক্টর, পেশাদার সিগন্যাল প্রসেসিং সার্কিট এবং ইমেজ প্রসেসিং প্ল্যাটফর্ম গ্রহণ করে, সম্পূর্ণরূপে টার্গেট ইনফ্রারেড বিকিরণকে তাপমাত্রা ডেটাতে রূপান্তরিত করে।এর তাপমাত্রা পরিমাপ উপলব্ধ এবং তাপমাত্রা পরিসীমা শিল্প তাপমাত্রা পরিমাপের জন্য -20℃~150 ℃ থেকে কাস্টমাইজ করা যেতে পারে।
বড় অ্যারে 1280x1024 রেজোলিউশনের সাথে, PLUG1212R আনকুলড থার্মাল মডিউল আরও চিত্রের বিবরণ উপস্থাপন করতে পারে এবং বৃহত্তর দৃশ্যের ক্ষেত্র সমর্থন করে।কমানো 12µm পিক্সেল আকার ভাল স্থানিক রেজোলিউশন অফার করে এবং একই পরিসরের মিশন অর্জনের জন্য ছোট অপটিক্যাল লেন্স ফোকাসের সাথে মেলে।
- পিক্সেল পিচ: 12μm
- রেজোলিউশন: 1280x1024
- স্পেকট্রা রেঞ্জ: 8μm -14μm
- উচ্চ সংবেদনশীলতা: NETD<30mK
- তাপমাত্রা পরিসীমা: -20℃~150℃, 100℃~550℃
- তাপমাত্রা নির্ভুলতা: ±2℃ বা ±2%
- উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা।
মডেল | PLUG1212R |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 1280x1024 |
পিক্সেল পিচ | 12μm |
বর্ণালী পরিসীমা | 8~14μm |
NETD | <30mk |
ইমেজ প্রসেসিং | |
চক্রের হার | 25Hz |
শুরুর সময় | <25 সেকেন্ড |
এনালগ ভিডিও | / |
ডিজিটাল ভিডিও | HDMI/RAW/YUV/BT1120 |
এক্সটেনশন উপাদান | USB/Camerlink |
ডিমিং মোড | লিনিয়ার/হিস্টোগ্রাম/মিশ্র |
ডিজিটাল জুম | 1~8X ক্রমাগত জুম, ধাপের আকার 1/8 |
ইমেজ ডিসপ্লে | ব্ল্যাক হট/হোয়াইট হট/সিউডো কালার |
ছবির দিকনির্দেশনা | অনুভূমিকভাবে/উল্লম্বভাবে/তির্যকভাবে ফ্লিপ করুন |
ইমেজ অ্যালগরিদম | NUC/AGC/IDE |
বৈদ্যুতিক স্পেসিফিকেশন | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 50pin_HRS ইন্টারফেস |
যোগাযোগ মোড | RS232-TTL, 115200bps |
সরবরাহ ভোল্টেজ | 5±0.5V |
তাপমাত্রা পরিমাপ | |
অপারেটিং তাপমাত্রা বিন্যাস | -10°C~50°C |
তাপমাত্রা সীমা | -20°C~150°C, 100°C~550°C |
তাপমাত্রা নির্ভুলতা | ±2°C বা ±2% (সর্বোচ্চ মান নিন) |
SDK | ARM/Windows/Linux SDK, ফুল স্ক্রীন থার্মোগ্রাফি |
শারীরিক বৈশিষ্ট্যাবলী | |
মাত্রা (মিমি) | 56x56x40.2 |
ওজন | ≤200 গ্রাম |
পরিবেশগত অভিযোজন | |
অপারেশন তাপমাত্রা | -40°C ~ +70°C |
সংগ্রহস্থল তাপমাত্রা | -45°C ~ +85°C |
আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
কম্পন | এলোমেলো কম্পন 5.35 গ্রাম, 3 অক্ষ |
শক | হাফ-সাইন ওয়েভ, 40g/11ms, 3 অক্ষ 6 দিক |
অপটিক্স | |
ঐচ্ছিক লেন্স | ফিক্সড ফোকাস অ্যাথারমাল: 19 মিমি/25 মিমি |
PLU1212R ইনফ্রারেড ইমেজিং মডিউলটি পাওয়ার ইলেকট্রিসিটি, মেশিন ভিশন, বিল্ডিং ইন্সপেকশন, মেটালার্জিক্যাল পেট্রোকেমিক্যাল ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
1. ইনফ্রারেড আইসোথার্ম কি?
আইসোথার্ম গ্রাফে একই তাপমাত্রার মান সহ বিন্দুগুলিকে সংযোগকারী রেখাকে আইসোথার্ম বলে।আইসোথার্মগুলি বিভিন্ন অবস্থা দেখায় এবং উপস্থাপিত তাপমাত্রাও ভিন্ন, যা নিম্নলিখিত পরিস্থিতিতে বিভক্ত।
- যদি আইসোথার্ম বিক্ষিপ্ত হয়, তবে বিভিন্ন স্থানের মধ্যে তাপমাত্রার পার্থক্য তুলনামূলকভাবে ছোট হয়;যদি আইসোথার্ম ঘন হয় তবে এর মানে হল যে বিভিন্ন জায়গায় তাপমাত্রা খুব আলাদা।
- যদি আইসোথার্ম সোজা হয়, তাহলে এর অর্থ হল তাপমাত্রা বন্টনকে প্রভাবিত করে এমন কয়েকটি কারণ রয়েছে;যদি আইসোথার্ম বাঁকা হয়, এর মানে হল যে তাপমাত্রা বন্টনকে প্রভাবিত করে এমন অনেক কারণ রয়েছে
- পূর্ব-পশ্চিম প্রবণতা মানে হল তাপমাত্রা অক্ষাংশের সাথে পরিবর্তিত হয়, এবং অক্ষাংশ ফ্যাক্টর প্রধান ফ্যাক্টর;যদি আইসোথার্ম উপকূলরেখার সমান্তরাল হয়, যার অর্থ সমুদ্র থেকে দূরত্বের সাথে তাপমাত্রা পরিবর্তিত হয় এবং সমুদ্র থেকে দূরত্বই প্রধান কারণ।
