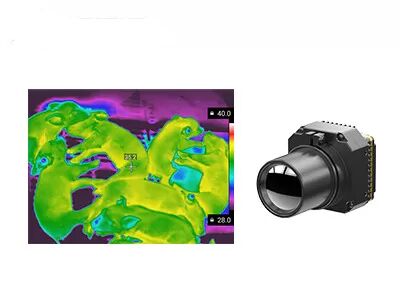

ADAS-এর জন্য ক্লিয়ার ইমেজ ইনফ্রারেড থার্মাল ক্যামেরা মডিউল কোর 640x512 17μM
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xতাপমাত্রা সীমা | -20℃~+550℃ (কাস্টমাইজযোগ্য) | তাপমাত্রা নির্ভুলতা | ±2℃ বা ±2% |
---|---|---|---|
রেজোলিউশন | 640x512/17μm | NETD | ~30mK |
বর্ণালী পরিসীমা | 8~14μm LW | আকার | 44.5x44.5x36.6 মিমি |
লক্ষণীয় করা | ক্লিয়ার ইমেজ ক্যামেরা মডিউল কোর,17uM ক্যামেরা মডিউল কোর,640x512 ক্যামেরা মডিউল |
ইন্ডাস্ট্রিয়াল থার্মোগ্রাফির জন্য ইনফ্রারেড থার্মাল ক্যামেরা মডিউল কোর 640x512 / 17μM
PLUG617R আনকুলড থার্মাল ক্যামেরা মডিউল 640x512 / 17μm আনকুলড এফপিএ ইনফ্রারেড ডিটেক্টর, অপটিক্যাল উপাদানগুলির সম্পূর্ণ সিরিজ, পেশাদার সংকেত প্রক্রিয়াকরণ সার্কিট এবং চিত্র প্রক্রিয়াকরণ অ্যালগরিদম নিয়ে গঠিত।
PLUG617R হল এক ধরণের আনকুলড ক্যামেরা মডিউল যা শিল্প তাপীয় ইমেজিং এবং তাপমাত্রা পরিমাপের ক্ষেত্রে প্রয়োগ করা হয়।তাপমাত্রা পরিসীমা কাস্টমাইজযোগ্য, যা শিল্প থার্মোগ্রাফির নির্দিষ্ট প্রয়োজনীয়তা পূরণ করতে পারে এবং একটি পরিষ্কার তাপীয় চিত্র উপস্থাপন করতে পারে।
একটি নেতৃস্থানীয় থার্মাল ক্যামেরা মডিউল প্রস্তুতকারক হিসাবে, গ্লোবাল সেন্সর প্রযুক্তি শিল্প তাপমাত্রা পরিমাপের জন্য একটি নতুন দৃষ্টি খোলার জন্য প্রতিশ্রুতিবদ্ধ।ইনফ্রারেড তাপমাত্রা পরিমাপের ক্ষেত্রে প্রযুক্তিগত সঞ্চয় এবং বাস্তব অভিজ্ঞতার কয়েক বছর পরে, আমরা আমাদের গ্রাহকদের মেশিন থার্মাল ইমেজিং দৃষ্টি সমাধানের একটি সম্পূর্ণ পরিসর সরবরাহ করেছি।
- NETD<30mk, উচ্চ সংবেদনশীলতা
- স্থিতিশীল কর্মক্ষমতা
- সহজ ইন্টিগ্রেশন
- চিত্রের গুণমান এবং বিবরণ পরিষ্কার করুন
- কাস্টমাইজযোগ্য তাপমাত্রা পরিসীমা
- শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা
মডেল | PLUG617R |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 640x512 |
পিক্সেল পিচ | 17μm |
বর্ণালী পরিসীমা | 8~14μm |
NETD | <30mk |
ইমেজ প্রসেসিং | |
চক্রের হার | 25Hz/30Hz |
শুরুর সময় | <15 সেকেন্ড |
এনালগ ভিডিও | PAL/NTSC |
ডিজিটাল ভিডিও | RAW/YUV/BT656/LVDS |
এক্সটেনশন উপাদান | USB/Camerlink |
ডিমিং মোড | লিনিয়ার/হিস্টোগ্রাম/মিশ্র |
ডিজিটাল জুম | 1~8X ক্রমাগত জুম, ধাপের আকার 1/8 |
ইমেজ ডিসপ্লে | ব্ল্যাক হট/হোয়াইট হট/সিউডো কালার |
ছবির দিকনির্দেশনা | অনুভূমিকভাবে/উল্লম্বভাবে/তির্যকভাবে ফ্লিপ করুন |
ইমেজ অ্যালগরিদম | NUC/AGC/IDE |
বৈদ্যুতিক স্পেসিফিকেশন | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 50pin_HRS ইন্টারফেস |
যোগাযোগ মোড | RS232-TTL, 115200bps |
সরবরাহ ভোল্টেজ | 4~6V |
তাপমাত্রা পরিমাপ | |
অপারেটিং তাপমাত্রা বিন্যাস | -10°C~50°C |
তাপমাত্রা সীমা | -20°C~150°C, 100°C~550°C |
তাপমাত্রা নির্ভুলতা | ±2°C বা ±2% (সর্বোচ্চ মান নিন) |
SDK | ARM/Windows/Linux SDK, ফুল স্ক্রীন থার্মোগ্রাফি |
শারীরিক বৈশিষ্ট্যাবলী | |
মাত্রা (মিমি) | 44.5x44.5x36.6 |
ওজন | <90 গ্রাম |
পরিবেশগত অভিযোজন | |
অপারেশন তাপমাত্রা | -40°C ~ +70°C |
সংগ্রহস্থল তাপমাত্রা | -45°C ~ +85°C |
আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
কম্পন | এলোমেলো কম্পন 5.35 গ্রাম, 3 অক্ষ |
শক | হাফ-সাইন ওয়েভ, 40g/11ms, 3 অক্ষ 6 দিক |
অপটিক্স | |
ঐচ্ছিক লেন্স | ফিক্সড ফোকাস অ্যাথারমাল: 7.5 মিমি/13 মিমি/19 মিমি/25 মিমি/ 35 মিমি মোটর চালিত লেন্স: 75mm/100mm/150mm |
PLUG617R থার্মাল ইমেজিং মডিউল ব্যাপকভাবে ইলেকট্রিক পাওয়ার ইন্সপেকশন, মেশিন ভিশন, বিল্ডিং এইচভিএসি সিকিউরিটি অ্যান্ড মনিটরিং, আউটডোর, ফায়ারফাইটিং অ্যান্ড রেসকিউ, ল এনফোর্সমেন্ট অ্যান্ড রেসকিউ, ADAS, UAV পেলোড ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
1. সিরামিক প্যাকেজিং ইনফ্রারেড ডিটেক্টর সম্পর্কে
সিরামিক প্যাকেজিং প্রক্রিয়া ধাতব প্যাকেজিংয়ের অনুরূপ, যা একটি পরিপক্ক ইনফ্রারেড ডিটেক্টর প্যাকেজিং প্রযুক্তি।ধাতব প্যাকেজিংয়ের সাথে তুলনা করে, প্যাকেজ ডিটেক্টরের ভলিউম এবং ওজন ব্যাপকভাবে হ্রাস পাবে।সিরামিক প্যাকেজিংয়ের জন্য, এর রিডআউট সার্কিটে স্ব-সামঞ্জস্যকারী অপারেটিং তাপমাত্রা ফাংশন রয়েছে এবং এর জন্য TEC স্থিতিশীলতার প্রয়োজন নেই।
2. ওয়েফার লেভেল প্যাকেজিং
ওয়েফার-লেভেল প্যাকেজিং, ওয়েফার-লেভেল সাইজ প্যাকেজিং নামেও পরিচিত, সেমিকন্ডাক্টর শিল্পে উন্নত প্যাকেজিং প্রযুক্তির একটি গুরুত্বপূর্ণ অংশ হয়ে উঠেছে।ওয়েফার লেভেল প্যাকেজিং (WLP) হল সম্পূর্ণ MEMS ওয়েফারে সরাসরি উচ্চ ভ্যাকুয়াম প্যাকেজিং সম্পূর্ণ করার প্রক্রিয়া, তারপর একটি একক ইনফ্রারেড ডিটেক্টর তৈরি করার জন্য স্ক্রাইবিং এবং কাটা।এটি ডাইসিং করার আগে আইআর ডিটেক্টর ওয়েফারে বেশিরভাগ বা সমস্ত প্যাকেজিং এবং পরীক্ষার পদ্ধতিগুলি সরাসরি সম্পাদন করে।
এটি একটি উন্নত চিপ আকারের প্যাকেজ যা ছোট আকার, লাইটওয়েট, পোর্টেবল, হ্যান্ডহেল্ড, কম দাম এবং উচ্চ উত্পাদন দক্ষতার চাহিদা পূরণ করে।
