মিনিয়েচার VOx FPA থার্মাল ইমেজিং ক্যামেরা কোর 120x90 / 17μm
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xবর্ণালী পরিসীমা | 8~14μm | NETD | ≤60mK |
---|---|---|---|
রেজোলিউশন | 120x90 | পিক্সেল পিচ | 17μm |
তাপমাত্রা সীমা | -20℃~+120℃ (কাস্টমাইজযোগ্য) | আকার | 8.5x8.5x9.16 মিমি |
লক্ষণীয় করা | VOx FPA থার্মাল ইমেজিং ক্যামেরা,মিনিয়েচার থার্মাল ইমেজিং ক্যামেরা কোর,থার্মাল ক্যামেরা কোর 120x90 |

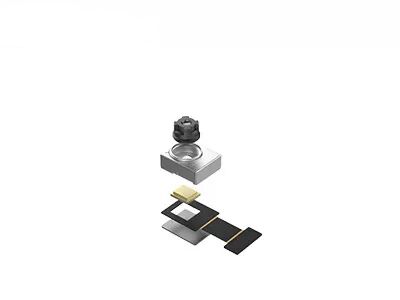

মিনিয়েচার VOx FPA 120x90 / 17μm থার্মাল ইমেজিং ক্যামেরা কোর ইনফ্রারেড ক্যামেরায় ইন্টিগ্রেটেড
TIMO120 মিনিয়েচার ইনফ্রারেড মডিউল ওয়েফার-লেভেল অপটিক্স, 120x90 / 17μm ওয়েফার লেভেল প্যাকেজ (WLP) ডিটেক্টর এবং বেসিক ইমেজ প্রসেসিং সার্কিটকে দ্রুত টার্গেট এলাকা এবং তাপ বন্টনের তাপীয় ছবি প্রাপ্ত করার জন্য সংহত করে।
TIMO120 থার্মাল ইমেজিং কোর অপ্টিমাইজ করা আকার, ওজন, শক্তি, খরচ (SWaP-C) ইনফ্রারেড ইমেজিং অ্যাপ্লিকেশনের জন্য ভিত্তিক।এর অতি ক্ষুদ্রাকৃতির গঠন এবং অতি-নিম্ন শক্তি খরচ বিভিন্ন স্মার্ট ডিভাইস, থার্মাল ইমেজার বা মোবাইল টার্মিনালে খরচ, আকার এবং ওজনের কঠোর প্রয়োজনীয়তা সহ একত্রিত করা সুবিধাজনক।
- ন্যূনতম WLP ইনফ্রারেড মডিউল, মাত্রা 8.5x8.5x9.16 মিমি
- DVP ইন্টারফেস, বিভিন্ন এমবেডেড প্ল্যাটফর্মের সাথে সামঞ্জস্যপূর্ণ
- দৃশ্যমান ক্যামেরা মডিউল সমতুল্য, সরাসরি ইন্টিগ্রেশন
- সম্পূর্ণ SDK ডেভেলপমেন্ট কিট
- দীর্ঘ অপারেটিং সময় প্রসারিত করার জন্য কম শক্তি নকশা
- অনেক ধরণের বুদ্ধিমান অ্যাপ্লিকেশনের জন্য কম খরচ
মডেল | টিমো-120 |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 120x90 |
পিক্সেল পিচ | 17μm |
বর্ণালী পরিসীমা | 8~14μm |
NETD | ≤60mK |
লেন্সের ধরন | ডব্লিউএলও |
ফোকাস মোড | স্থির জুম |
এইচএফওভি | 90°/50° |
মাঠের গভীরতা | ইনফিনিটি থেকে 10 সেমি |
চক্রের হার | 1~30Hz (কাস্টমাইজযোগ্য) |
তাপমাত্রা পরিমাপ | |
তাপমাত্রা সীমা | -20°C ~ +120°C (কাস্টমাইজযোগ্য) |
তাপমাত্রা নির্ভুলতা | কাস্টমাইজযোগ্য (শরীর বা শিল্প থার্মোগ্রাফির প্রয়োজনীয়তা পূরণ করুন) |
ইন্টারফেস/নিয়ন্ত্রণ | |
এভিডিডি | 3.6V±0.05V |
VSK/VDET | 4.7±0.05V |
ডিভিডিডি | 1.8V±0.05V |
ইন্টারফেস | ডিজিটাল ইন্টারফেস |
শক্তি খরচ | 45mW (সাধারণ মোড);9mW (লো পাওয়ার মোড) |
শারীরিক বৈশিষ্ট্যাবলী | |
মাত্রা (মিমি) | 12x10x5.48 (HFOV=90°);8.5x8.5x9.16 (HFOV=50°) (স্পেসিফিকেশনগুলি প্রাধান্য পাবে) |
অপারেশন তাপমাত্রা | -20°C ~ +60°C |
সংগ্রহস্থল তাপমাত্রা | -40°C ~ +85°C |
TIMO120 ইনফ্রারেড থার্মাল ক্যামেরা কোর ব্যাপকভাবে অনেক ক্ষেত্রে ব্যবহৃত হয়, যেমন থার্মোগ্রাফি, ইন্টেলিজেন্ট হার্ডওয়্যার, স্মার্ট বিল্ডিং, স্মার্ট হোম, AIoT ইত্যাদি।
1. ইনফ্রারেড বিকিরণ কি?
ইনফ্রারেড থার্মাল ইমেজিং সম্পর্কে কথা বলার সময়, প্রথম জিনিসটি ইনফ্রারেড রেডিয়েশন (IR) সম্পর্কে ভাবতে হবে।ইনফ্রারেড বিকিরণ শক্তির তরঙ্গদৈর্ঘ্য প্রায় 700nm থেকে শুরু হয় এবং প্রায় 1mm পর্যন্ত প্রসারিত হয়।সমস্ত বস্তু ইনফ্রারেড বিকিরণের আকারে একটি নির্দিষ্ট পরিমাণ তাপ নির্গত করে, যা আমাদের কাছে অদৃশ্য, কারণ সমগ্র ইলেক্ট্রোম্যাগনেটিক বর্ণালীতে, খালি চোখ শুধুমাত্র "দৃশ্যমান আলো" দেখতে পারে।
2. ইনফ্রারেড থার্মাল ইমেজার কিভাবে কাজ করে?
ইনফ্রারেড সরঞ্জামের মূল উপাদান হল ইনফ্রারেড থার্মাল ডিটেক্টর, যা সংবেদনশীলভাবে পার্শ্ববর্তী বস্তুর ক্ষুদ্র তাপমাত্রার পার্থক্য সনাক্ত করতে পারে।তারপর, এটি বস্তু থেকে এই বিকিরণ তথ্য সংগ্রহ করে এবং ইমেজিংয়ের জন্য তাপমাত্রার তথ্য আউটপুট করে, যা তাপমাত্রার পার্থক্য তথ্যের উপর ভিত্তি করে।বস্তু যত গরম হয়, তত বেশি ইনফ্রারেড বিকিরণ উৎপন্ন করে।যদি তীব্রতা খুব বেশি হয়, আপনি তাপের মতো অনুভব করতে পারেন।
