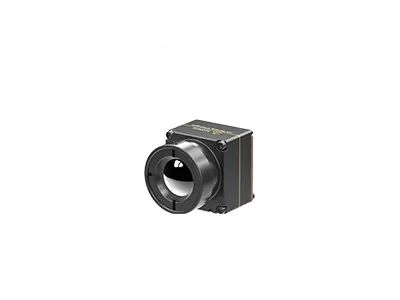

ড্রোনের জন্য 9.1 মিমি লেন্স আনকুলড থার্মাল ইমেজিং মডিউল 30Hz 640x512 12μm
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 640x512 | শক্তি খরচ | 0.7W |
---|---|---|---|
বর্ণালী পরিসীমা | 8~14μm | পিক্সেল পিচ | 12μm |
সাধারণ NETD | ≤40mK | চক্রের হার | 30Hz |
লক্ষণীয় করা | আনকুলড থার্মাল ইমেজিং মডিউল 30Hz,9.1 মিমি লেন্স থার্মাল ইমেজিং মডিউল,640x512 ড্রোন থার্মাল ক্যামেরা কোর |
9.1 মিমি লেন্স, ফ্রেম রেট 30Hz আনকুলড 640x512 12μm ড্রোনের জন্য তাপীয় ইমেজিং মডিউল
iTL612R ইনফ্রারেড ক্যামেরা কোর 640x512 / 12μm ওয়েফার লেভেল প্যাকেজ (WLP) ইনফ্রারেড থার্মাল ডিটেক্টরকে সংহত করে।এটি 8 থেকে 14μm পর্যন্ত বর্ণালী রেঞ্জ সহ ড্রোনগুলির জন্য একটি শীতল না করা এলডব্লিউআইআর রেডিওমেট্রিক থার্মাল ইমেজিং মডিউল।
iTL612 থার্মাল ক্যামেরা মডিউল ধারালো এবং খাস্তা চিত্র উপস্থাপনা, কমপ্যাক্ট আকার এবং কম খরচে বৈশিষ্ট্য।সম্পূর্ণরূপে অপ্টিমাইজ করা SWaP-এর জন্য ওরিয়েন্টেড, iTL612R আনকুলড থার্মাল মডিউল সীমিত স্থানের সাথে ইনফ্রারেড সিস্টেম ইন্টিগ্রেশনের জন্য একটি নির্ভরযোগ্য সমাধান প্রদান করে।এর কমপ্যাক্ট কাঠামো একই স্পেসিফিকেশন মডিউলের শীর্ষ স্তরে পৌঁছেছে।শিল্প তাপমাত্রা পরিমাপের জন্য -20℃~550 ℃ থেকে পরিমাপের পরিসর সহ এটির একটি ঐচ্ছিক থার্মোগ্রাফিক ফাংশন রয়েছে।
iTL612 থার্মাল মডিউলটি বিশেষভাবে ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ, ফটোভোলটাইক পরিদর্শন, পরিবেশ সুরক্ষা, বৈজ্ঞানিক গবেষণা, এরিয়াল ফটোগ্রাফি, পুলিশ তদন্ত, ত্রাণ ও উদ্ধার, বনের আগুন প্রতিরোধ, শহুরে নিরাপত্তা ইত্যাদি ক্ষেত্রের জন্য তৈরি করা হয়েছে।
কমপ্যাক্ট এবং লাইটওয়েট ডিজাইন
• আকার: 21mm×22.3mm×27.3mm (9.1mm লেন্স সহ)
• ওজন: 20.8g±1.5g (9.1mm লেন্স সহ)
• 0.7W হিসাবে কম শক্তি খরচ
ক্লিয়ার ইমেজ এবং সঠিক রেডিওমেট্রি
• একেবারে নতুন ইমেজ প্রসেস অ্যালগরিদম: NUC/3DNR/DNS/DRC/EE
• সমর্থন Windows/Linux/ARM SDK
• আঞ্চলিক, পয়েন্ট এবং আইসোথার্ম তাপমাত্রা পরিমাপ সমর্থন করে
সহজ ইন্টিগ্রেশনের জন্য বিভিন্ন ইন্টারফেস
• DVP/LVDS/USB2.0 ইন্টারফেস, RAW/YUV ইমেজ ডেটা আউটপুট, সিরিয়াল পোর্ট নিয়ন্ত্রণ
মডেল | iTL612/R |
আইআর ডিটেক্টর পারফরম্যান্স | |
সংবেদনশীল উপাদান | ভ্যানডিয়াম অক্সাইড |
রেজোলিউশন | 640×512 |
পিক্সেল সাইজ | 12μm |
বর্ণালী পরিসীমা | 8~14μm |
সাধারণ NETD | ≤40mk |
ইমেজ প্রসেসিং | |
চক্রের হার | 30Hz |
শুরুর সময় | 5s |
ডিজিটাল ভিডিও | RAW/YUV/BT656 |
ইমেজ অ্যালগরিদম | নন-ইনিফরমিটি কারেকশন (NUC) 3D নয়েজ রিডাকশন (3DNR) ডি-নয়েজ (DNS) ডায়নামিক রেঞ্জ কম্প্রেশন (DRC) এজ এনহান্সমেন্ট (EE) |
ইমেজ ডিসপ্লে | ব্ল্যাক হট/হোয়াইট হট/সিউডো কালার |
পিসি সফটওয়্যার | |
আইসিসি সফটওয়্যার | মডিউল নিয়ন্ত্রণ এবং ভিডিও প্রদর্শন |
বৈদ্যুতিক বিবরণ | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, পুরুষ) |
ইউএসবি সম্প্রসারণ বোর্ড | টাইপ-সি |
কমিউনিকেশন ইন্টারফেস | RS232-TTL/USB2.0 |
ডিজিটাল ভিডিও ইন্টারফেস | CMOS8/USB2.0 |
সরবরাহ ভোল্টেজ | 3.3V±0.1V ভিডিসি |
সাধারণ শক্তি খরচ | 0.7W |
তাপমাত্রা পরিমাপ | |
অপারেটিং তাপমাত্রা বিন্যাস | -10°C~+50°C |
তাপমাত্রা পরিমাপ পরিসীমা | -20°C~+150°C, 0°C~550°C;সমর্থন কাস্টমাইজেশন এবং সম্প্রসারণ |
তাপমাত্রা পরিমাপের সঠিকতা | ±3°C বা ±3% এর বেশি (@23℃±3℃) |
আঞ্চলিক তাপমাত্রা পরিমাপ | আউটপুট আঞ্চলিক তাপমাত্রার সর্বাধিক, সর্বনিম্ন এবং গড় মান সমর্থন করে |
SDK | উইন্ডোজ/লিনাক্স/এআরএম সমর্থন করে;ভিডিও স্ট্রিম বিশ্লেষণ এবং ধূসর থেকে তাপমাত্রায় রূপান্তর অর্জন করুন |
শারীরিক বৈশিষ্ট্যাবলী | |
আকার (মিমি) | 21×22.3×27.3 (9.1 মিমি লেন্স সহ) |
ওজন | 20.8g±1.5g (9.1mm লেন্স সহ) |
পরিবেশগত অভিযোজনযোগ্যতা | |
অপারেটিং তাপমাত্রা | -40°C~+70°C |
সংগ্রহস্থল তাপমাত্রা | -45°C~+85°C |
আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
কম্পন | 5.35 গ্রাম, 3 অক্ষ |
শক | হাফ-সাইন ওয়েভ, 40g/11ms, 3 অক্ষ 6 দিক |
সার্টিফিকেট | ROHS2.0/রিচ |
অপটিক্স | |
ঐচ্ছিক লেন্স | ফিক্সড ফোকাস অ্যাথারমাল: 9.1 মিমি |
iTL612/R থার্মাল ইমেজিং মডিউলটিকে UAV পেলোড এবং পরিধানযোগ্য ডিভাইসগুলিতে একত্রিত করা যেতে পারে যাতে এটি ক্ষেত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ, ফটোভোলটাইক পরিদর্শন, পরিবেশগত সুরক্ষা, বৈজ্ঞানিক গবেষণা, এরিয়াল ফটোগ্রাফি, পুলিশ তদন্ত, ত্রাণ ও উদ্ধার, বন আগুন প্রতিরোধ, শহুরে নিরাপত্তা ইত্যাদি.
1. কিভাবে uncooled ফোকাল প্লেন অ্যারে মাইক্রোবোলোমিটার কাজ করে?
ইনফ্রারেড তেজস্ক্রিয় তাপীয় প্রভাবের নীতি ব্যবহার করে, ঠাণ্ডা না করা ইনফ্রারেড ডিটেক্টর ইনফ্রারেড শোষণকারী উপাদানের সাথে ইনফ্রারেড বিকিরণ শক্তিকে তাপ শক্তিতে রূপান্তর করে, যাতে সংবেদনশীল উপাদানের তাপমাত্রা বৃদ্ধি পায়।তারপর, সংবেদনশীল উপাদানের একটি নির্দিষ্ট শারীরিক প্যারামিটার সেই অনুযায়ী পরিবর্তিত হয় এবং বস্তুর সনাক্তকরণ উপলব্ধি করার জন্য ডিজাইন করা একটি নির্দিষ্ট রূপান্তর প্রক্রিয়ার মাধ্যমে বৈদ্যুতিক সংকেত বা দৃশ্যমান আলোক সংকেতে রূপান্তরিত হয়।
2. আনকুলড ইনফ্রারেড ডিটেক্টরের সুবিধা কী?
ঠাণ্ডা না করা ইনফ্রারেড ফোকাল প্লেন ডিটেক্টরের জন্য ইন্টিগ্রেটেড ডিওয়ার কুলার অ্যাসেম্বলি (আইডিসিএ) ডিভাইসের প্রয়োজন নেই এবং ঘরের তাপমাত্রায় কাজ করতে পারে।এটিতে দ্রুত শুরু, কম বিদ্যুত খরচ, ছোট আকার, হালকা ওজন, দীর্ঘ জীবন, কম খরচ এবং আরও অনেক সুবিধা রয়েছে।যদিও আনকুলড ইনফ্রারেড ফোকাল প্লেন ডিটেক্টরের সংবেদনশীলতা কুলড ইনফ্রারেড ডিটেক্টরের মতো ভালো নয়, বছরের পর বছর বিকাশের পর, এর খরচের কার্যকারিতা কুলড ডিটেক্টরের চেয়ে স্পষ্টতই ভাল হয়েছে, যার একটি বিস্তৃত প্রয়োগের সম্ভাবনা রয়েছে।
