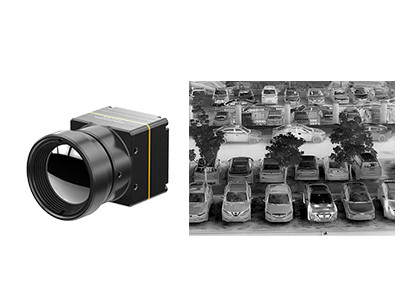

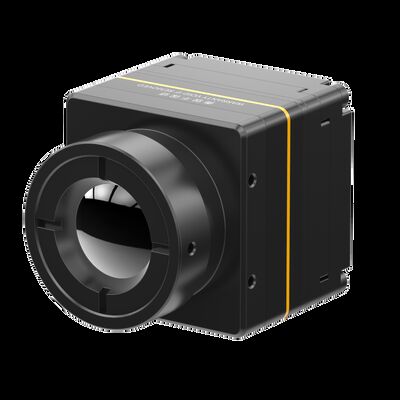

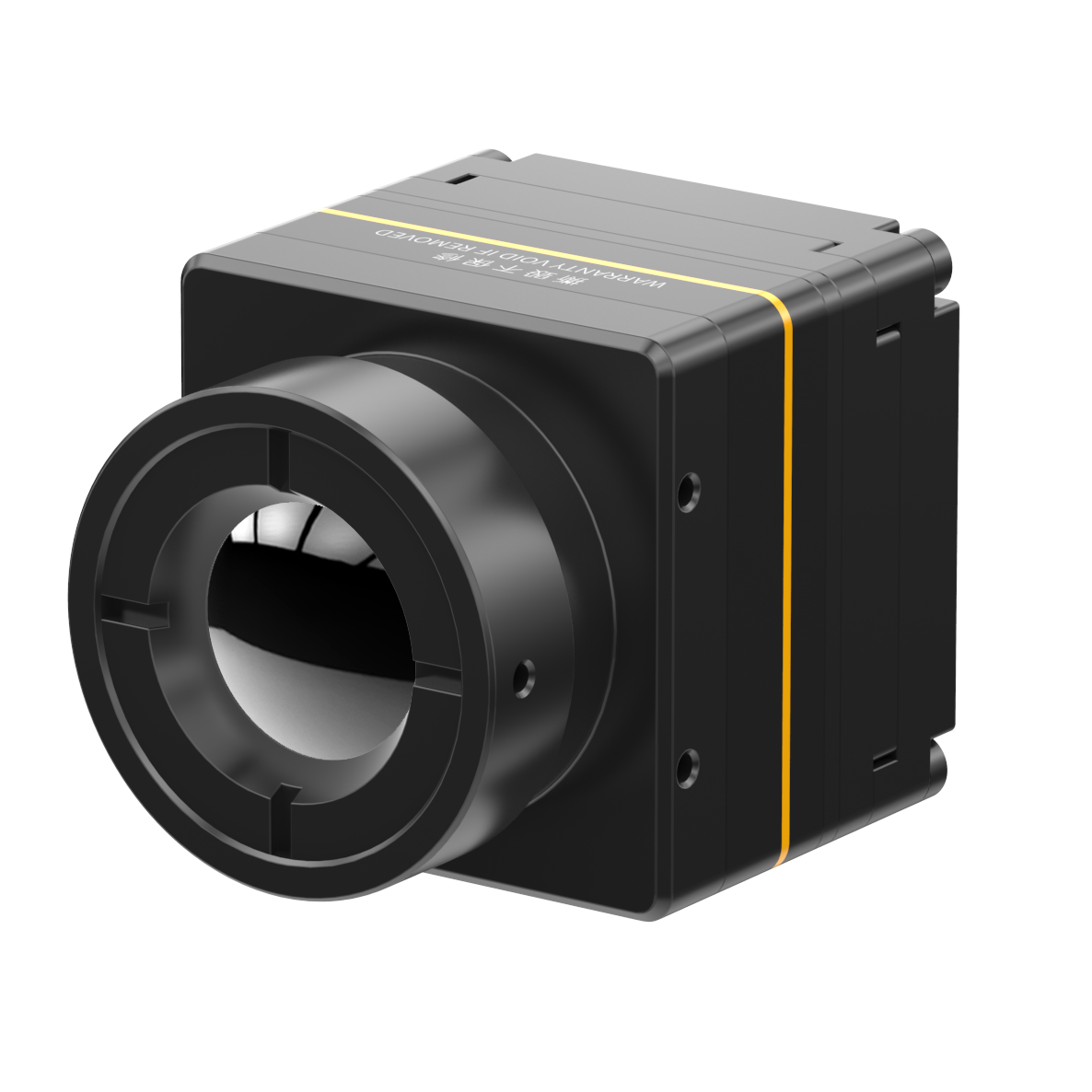

9.1 / 13 / 19 মিমি লেন্স সহ আল্ট্রা কমপ্যাক্ট আনকুলড থার্মাল মডিউল
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 384x288 /17μm | NETD | ≤50mK |
---|---|---|---|
বর্ণালী পরিসীমা | 8~14μm | আকার | 21x22.3x15.6mm (9.1mm লেন্স সহ) |
তাপমাত্রা সীমা | -20℃~+550℃ (কাস্টমাইজযোগ্য) | তাপমাত্রা নির্ভুলতা | ±3℃ বা ±3% |
লক্ষণীয় করা | 9.1 মিমি লেন্স সহ আনকুলড থার্মাল মডিউল,13 মিমি লেন্স সহ আনকুলড থার্মাল মডিউল,19 মিমি লেন্স সহ থার্মাল ক্যামেরা মডিউল |
9.1/13/19 মিমি লেন্স সহ নিরাপত্তা এবং নজরদারির জন্য আনকুলড থার্মাল মডিউল
গ্লোবাল সেন্সর টেকনোলজি (জিএসটি) একবার একটি অতি-কম্প্যাক্ট কাঠামোর সাথে একটি COIN417 থার্মাল মডিউল চালু করেছিল যা প্রায় এক ডলারের মুদ্রার আকার। এখন, এখানে একটি নতুন প্রজন্ম এসেছে: COIN417G2 আনকুলড থার্মাল মডিউল।শুধুমাত্র কাঠামো আপডেট করা হয় না, কিন্তু অলরাউন্ড কর্মক্ষমতা আপগ্রেড করা হয়.
GST COIN417G2 ইনফ্রারেড কোর TEC-হীন GST417W ওয়েফার লেভেল ইনফ্রারেড ডিটেক্টরের সর্বশেষ সংস্করণ ব্যবহার করে।কার্যকারিতা, বৈজ্ঞানিক প্রকৃতি এবং সুবিধার উপর জোর দিয়ে নকশার কেন্দ্র এবং উদ্দেশ্য নয়, বরং নতুন সংস্করণটি কর্মক্ষমতার দিকে বেশি মনোযোগ দেয়।শরীর তার সামগ্রিক গঠন আরো সংক্ষিপ্ত সঙ্গে স্তুপীকৃত অংশ হ্রাস.
এটি 400x300@17μm ওয়েফার লেভেল প্যাকেজ (WLP) ইনফ্রারেড ইমেজিং ডিটেক্টর, হাই পারফরম্যান্স সিগন্যাল প্রসেসিং সার্কিট এবং ইমেজ প্রসেসিং অ্যালগরিদমকে একীভূত করে।
COIN417G2 ইনফ্রারেড মডিউলটি তীক্ষ্ণ এবং খাস্তা তাপীয় চিত্র উপস্থাপনা, কমপ্যাক্ট আকার এবং কম খরচে বৈশিষ্ট্যযুক্ত।শিল্প তাপমাত্রা পরিমাপের জন্য -20℃~550 ℃ থেকে পরিমাপের পরিসর সহ এটির একটি ঐচ্ছিক থার্মোগ্রাফিক ফাংশন রয়েছে।
- মিনি সাইজ: 25.4x25.4x29.3 মিমি (9.1 মিমি লেন্স সহ)
- হালকা ওজন: 29g±3g (9.1mm লেন্স সহ)
- সাধারণ NETD≤40mk
- উন্নত চিত্র গুণমান
- কম শক্তি খরচ
- দ্রুত উন্নয়ন এবং একীকরণ
মডেল | COIN417G2/R |
আইআর ডিটেক্টর পারফরম্যান্স | |
উপাদান | VOx |
রেজোলিউশন | 400×300 |
পিক্সেল পিচ | 17μm |
বর্ণালী পরিসীমা | 8μm ~ 14μm |
সাধারণ NETD | ≤40mK |
ইমেজ প্রসেসিং | |
চক্রের হার | 50Hz/30Hz/25Hz |
শুরুর সময় | 3s |
এনালগ ভিডিও | PAL/NTSC |
ডিজিটাল ভিডিও | RAW/YUV/BT656 |
ইমেজ অ্যালগরিদম | নন-ইনিফরমিটি কারেকশন (NUC) 3D নয়েজ রিডাকশন (3DNR) 2D নয়েজ রিডাকশন (DNS) ডায়নামিক রেঞ্জ কম্প্রেশন (DRC) এজ এনহান্সমেন্ট (EE) |
ডিজিটাল জুম | 1X~8X ক্রমাগত জুম, 1/8 ধাপের আকার (YUV আউটপুট) |
ইমেজ ডিসপ্লে | কালো গরম/সাদা হট/ছদ্ম রঙ |
পিসি সফটওয়্যার | |
আইসিসি সফটওয়্যার | মডিউল নিয়ন্ত্রণ এবং ভিডিও প্রদর্শন |
বৈদ্যুতিক স্পেসিফিকেশন | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, পুরুষ) |
ইউএসবি এক্সটেনশন বোর্ড | টাইপ-সি |
কমিউনিকেশন ইন্টারফেস | TTL-232/USB2.0 |
ডিজিটাল ভিডিও ইন্টারফেস | CMOS8/CMOS16/LVDS/USB2.0 |
সরবরাহ ভোল্টেজ | 4~5.5V |
সাধারণ শক্তি খরচ | 0.7W |
তাপমাত্রা পরিমাপ | |
অপারেটিং তাপমাত্রা বিন্যাস | -10℃~+50℃ |
তাপমাত্রা পরিমাপ পরিসীমা | -20℃~150℃, 0℃~550℃;সমর্থন কাস্টমাইজেশন এবং সম্প্রসারণ |
তাপমাত্রা পরিমাপের সঠিকতা | ±3℃ বা ±3% এর বেশি |
আঞ্চলিক তাপমাত্রা পরিমাপ | আউটপুট আঞ্চলিক তাপমাত্রার সর্বোচ্চ, সর্বনিম্ন এবং গড় মান সমর্থন করে |
SDK | উইন্ডোজ/লিনাক্স/এআরএম;ভিডিও স্ট্রিম বিশ্লেষণ এবং ধূসর থেকে তাপমাত্রায় রূপান্তর অর্জন করুন |
শারীরিক বৈশিষ্ট্যাবলী | |
আকার (মিমি) | 25.4×25.4×29.3(9.1mm লেন্স সহ) 25.4×25.4×41.2 (13mm লেন্স সহ) 25.4×25.4×40 (19mm লেন্স সহ) |
ওজন | 29g±3g (9.1 মিমি লেন্স সহ) 42g±3g (13mm লেন্স সহ) 44g±3g (19mm লেন্স সহ) |
পরিবেশগত অভিযোজনযোগ্যতা | |
অপারেটিং তাপমাত্রা | -40℃~+70℃ |
সংগ্রহস্থল তাপমাত্রা | -45℃~+85℃ |
আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
কম্পন | 5.35 গ্রাম, 3-অক্ষ |
শক | হাফ সাইন ওয়েভ, 40g/11ms, 3-অক্ষ, 6-দিক |
সার্টিফিকেট | ROHS2.0/রিচ |
অপটিক্স | |
ঐচ্ছিক লেন্স | স্থায়ী আথারমাল: 9.1 মিমি/13 মিমি/19 মিমি |
সুরক্ষা স্তর | IP67 |
COIN417G2 থার্মাল মডিউলটি থার্মোগ্রাফি, সিকিউরিটি মনিটরিং, ফায়ারফাইটিং এবং রেসকিউ, আউটডোর, AIoT, স্মার্ট হার্ডওয়্যার, UAVs পেলোড, ADAS ইত্যাদিতে ব্যবহার করা হবে।
1. ইনফ্রারেড থার্মোগ্রাফি কি?
থার্মোগ্রাফি বস্তুর পৃষ্ঠের তাপমাত্রা সনাক্তকরণের উপর ভিত্তি করে অ আক্রমণাত্মক ডায়গনিস্টিক পদ্ধতির একটি নতুন এবং কার্যকর প্রযুক্তি।একটি বস্তু থেকে নির্গত ইনফ্রারেড (IR) বিকিরণ রেকর্ড করা হয় এবং একটি তাপমাত্রা বন্টন মানচিত্রের আকারে কল্পনা করা হয়।
2. ইনফ্রারেড থার্মোগ্রাফি কিসের জন্য ব্যবহার করা যেতে পারে?
ইনফ্রারেড তাপীয় চিত্রটি বাড়ির পরিদর্শন, কাঠামোগত ত্রুটি, বৈদ্যুতিক ত্রুটি, যান্ত্রিক ত্রুটি, মানুষ ও প্রাণীর শারীরবৃত্তীয় পরিবর্তন এবং আরও অনেক কিছু নির্ধারণ করতে ব্যবহার করা যেতে পারে।
3. ইনফ্রারেড থার্মোগ্রাফির সুবিধা কী কী?
অ-ধ্বংসাত্মক পরীক্ষার জন্য, এটি পরীক্ষা করা সহজ এবং ক্ষতি ছাড়াই দ্রুত প্রতিক্রিয়া, যার ফলস্বরূপ খরচ সাশ্রয় হয়, কাজের দক্ষতা বৃদ্ধি পায়, জনশক্তি এবং সরঞ্জামের অবমূল্যায়ন হ্রাস পায়।
মেডিকেল থার্মোগ্রাফির জন্য, মানবদেহে লুকানো সমস্যাগুলি খুঁজে বের করা খুবই দক্ষ, বিকিরণ এবং ব্যথা ছাড়াই 100% নিরাপদ, যা প্রাথমিক স্বাস্থ্য পরীক্ষা করার জন্য একটি আদর্শ হাতিয়ার।
