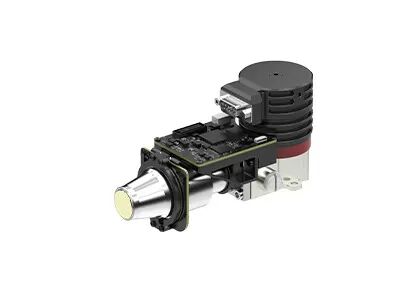

উচ্চ সংবেদনশীলতা তাপীয় ক্যামেরা মডিউল 320x256 / 30μm MCT MWIR কুলড

  • High Sensitivity Thermal Camera Module 320x256 / 30μm MCT MWIR Cooled
উৎপত্তি স্থল উহান, হুবেই প্রদেশ, চীন
পরিচিতিমুলক নাম GST
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার EYAS330
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য Negotiable
পরিশোধের শর্ত এল/সি, টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
রেজোলিউশন 320x256 / 30μm চক্রের হার 1 ~ 200Hz নিয়মিত
সাইজ 142x58.5x71 মিমি ওজন -680 গ্রাম
NETD ≤9 এমকে বর্ণালী পরিসীমা 3.7 ~ 4.8μm
লক্ষণীয় করা

তাপীয় ক্যামেরা মডিউল 320x256

,

680g তাপীয় ক্যামেরা মডিউল

,

9mK MWIR ক্যামেরা মডিউল
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

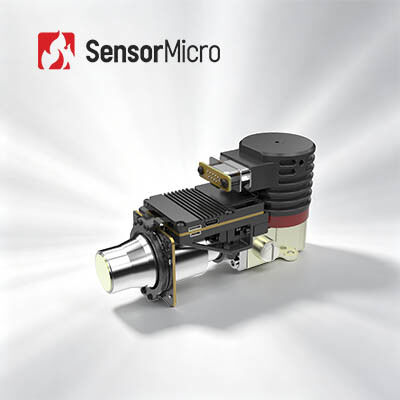

EYAS330 কুলড এডি মডিউল



উচ্চ সংবেদনশীলতা 320x256 / 30μm MCT MWIR প্রক্সিমিটি বোর্ডের সাথে শীতল ইনফ্রারেড মডিউল



পণ্যের বর্ণনা



EYAS330 AD মডিউল হল একটি এনালগ-ডিজিটাল কুল্ড ইনফ্রারেড মডিউল যা 320x256 ফরম্যাটের উপর ভিত্তি করে 30μm পিচ IR FPA।EYAS330 এর সাধারণ NETD 9mK এর কম।উচ্চ সংবেদনশীলতা খুব দীর্ঘ দূরত্বে খুব ক্ষুদ্র ইনফ্রারেড বিকিরণ পার্থক্য সনাক্তকরণ বা স্বীকৃতি নিশ্চিত করে।



এই AD মডিউলটিতে একটি প্রক্সিমিটি বোর্ড রয়েছে যা FPA সময় এবং সংবেদনশীল বিদ্যুৎ সরবরাহ প্রদান করে।উপরন্তু, ক্যামেরা লিঙ্ক ইন্টারফেস 16 বিট কাঁচা ডেটা আউটপুট করে যা সিস্টেমে ডিটেক্টরের ইন্টিগ্রেশনকে অত্যন্ত সহজ করে।



অতএব, EYAS330 মডিউল OEM গ্রাহকদের জন্য জিএসটি C330M 320x256@30μm কুল্ড ইনফ্রারেড ডিটেক্টরে দ্রুত গ্রহণযোগ্যতা পরীক্ষা করা সহজ করে তোলে, দ্রুত মাধ্যমিক উন্নয়ন শুরু করে এবং তাদের শীতল ইনফ্রারেড মডিউল বা সম্পূর্ণ ইনফ্রারেড থার্মাল ক্যামেরা বা শীতল ইনফ্রারেডের উপর ভিত্তি করে সিস্টেমগুলি সম্পূর্ণ করে। ডিটেক্টর



প্রধান বৈশিষ্ট্য



- বিকাশ এবং সংহত করা সহজ

- ক্যামেরালিংক ইন্টারফেস আউটপুট 16 বিট কাঁচা ডেটা, সিরিয়াল পোর্ট কন্ট্রোল

- ইন্টিগ্রেটেড স্ট্রাকচার, মাত্রা ডিটেক্টরের সাথে সঙ্গতিপূর্ণ

- 5V একক সরবরাহ

- হাই স্পিড মুভিং টার্গেট ক্যাপচার করতে সক্ষম



পণ্য বিবরণী



মডেল EYAS330
আইআর ডিটেক্টর পারফরমেন্স
রেজোলিউশন 320x256
পিক্সেল পিচ 30μ মি
ক্রায়োকুলার RS058
বর্ণালী পরিসীমা 3.7μm ～ 4.8μm MW
কুলিং টাইম (25 ° C) -6 মিনিট
অনুকূল NETD (20 ° C) ≤9 এমকে
কাজের অবস্থা
চক্রের হার 1 ~ 200Hz নিয়মিত
কাজের অবস্থা স্ন্যাপশট;ITR/IWR ইন্টিগ্রেশন মোড;উইন্ডোজ মোড;বিরোধী প্রস্ফুটিত
বৈদ্যুতিক স্পেসিফিকেশন
স্ট্যান্ডার্ড এক্সটারনাল ইন্টারফেস QSH 60pin
ডিজিটাল ভিডিও Cameralink: আউটপুট 16bit কাঁচা ডেটা
বাহ্যিক সিঙ্ক CC1: INT/Frame External Sync;CC2: MC বহিরাগত সিঙ্ক
যোগাযোগ ক্যামেরালিংক সিরিয়াল পোর্ট: TFG +/-, TC +/-;9600bps
পাওয়ার সাপ্লাই 1 চ্যানেল ইমেজিং প্যানেল: 5V
1 চ্যানেল ক্রায়োকুলার: 24V
স্থিতিশীল শক্তি খরচ 7W
মাত্রা (মিমি) 142 × 58.5 × 71
ওজন -680 গ্রাম
কাজ তাপমাত্রা -40 ° C ~ +60 সে
কম্পনের মাত্রা কম্পন: GJB যানবাহন-মাউন্ট উচ্চ গতির পরিবহন
শক: হাফ-সাইন ওয়েভ, 40 গ্রাম 11 এমএস, 3 অক্ষ 6 নির্দেশ 3 বার প্রতিটি



শিল্প অ্যাপ্লিকেশন



EYAS330 থার্মাল ইমেজিং মডিউল বহুল ব্যবহৃত হয় যেমন রিমোট মনিটরিং সিস্টেম, ফ্লাইট ভিশন এনহান্সমেন্ট সিস্টেম, মাল্টি-সেন্সর পেলোড ইত্যাদি।



উচ্চ সংবেদনশীলতা তাপীয় ক্যামেরা মডিউল 320x256 / 30μm MCT MWIR কুলড 0



প্রদর্শনী



উচ্চ সংবেদনশীলতা তাপীয় ক্যামেরা মডিউল 320x256 / 30μm MCT MWIR কুলড 1



প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী



1. MCT/HgCdTe ডিটেক্টর কি?

MCT, HgCdTe নামেও পরিচিত, বুধ-ক্যাডমিয়াম-টেলুরিডকে বোঝায় যা ক্যাডমিয়াম টেলুরাইড (CdTe) এবং পারদ টেলুরাইড (HgTe) এর একটি রাসায়নিক যৌগ এবং ফটোডেটেক্টরের একটি সাধারণ উপাদান।MCT/ HgCdTe ডিটেক্টর হল একটি ফোটোকন্ডাক্টিভ ডিটেক্টর যা একটি ক্রায়োজেনিক পরিবেশে কাজ করে এবং ইনফ্রারেড বিকিরণ সনাক্ত করতে পারে।এটি তাপীয় সেন্সরের চেয়ে বেশি সংবেদনশীল।



2. T2SL ডিটেক্টর কি?

T2SL টাইপ -২ সুপারল্যাটিসকে বোঝায়, যা ন্যানোমিটারের আকারে পর্যায়ক্রমে বৃদ্ধির পর্যায়ক্রমিক হেটারোজংশন সহ একটি কৃত্রিম উপাদান।এটিতে উচ্চ অভিন্নতা এবং উচ্চতর অপটিক্যাল সম্পত্তি রয়েছে, যেমন বড় ইলেকট্রন কার্যকর ভর, বড় শোষণ সহগ এবং উচ্চ কোয়ান্টাম দক্ষতা।এমসিটি ইনফ্রারেড ডিটেক্টরের সাথে তুলনা করে, টি 2 এসএল ইনফ্রারেড ডিটেক্টরের ভাল উপাদান অভিন্নতা, কম খরচে এবং মাঝারি এবং দীর্ঘ তরঙ্গ ব্যান্ডে এমসিটি ইনফ্রারেড আবিষ্কারকের অনুরূপ কর্মক্ষমতা রয়েছে, তবে খুব দীর্ঘ তরঙ্গ ব্যান্ডে এর দুর্দান্ত সুবিধা রয়েছে।
