বর্ধিত দৃশ্যমানতার জন্য আনকুলড ইনফ্রারেড ক্যামেরা কোর 640x512/12µM
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 640x512 | শক্তি খরচ | 0.8W |
---|---|---|---|
বর্ণালী পরিসীমা | 8~14μm | পিক্সেল পিচ | 12μm |
NETD | ~40mK | চক্রের হার | 25Hz/30Hz |
লক্ষণীয় করা | আনকুলড ইনফ্রারেড ক্যামেরা কোর 640x512,ইনফ্রারেড ক্যামেরা কোর 0.8W,বর্ধিত দৃশ্যমানতা তাপীয় ক্যামেরা কোর |

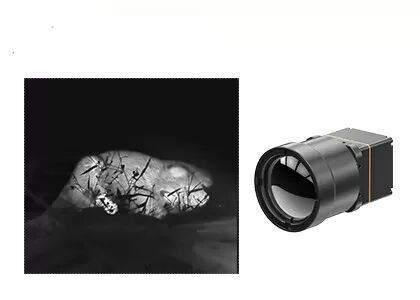

আনকুলড ইনফ্রারেড ক্যামেরা কোর - উন্নত দৃশ্যমানতার জন্য 640x512/12µM
TWIN612 তাপীয় মডিউল গ্লোবাল সেন্সর প্রযুক্তি দ্বারা তৈরি একটি নতুন আগমন পণ্য।এটি 640×512/12µm সিরামিক প্যাকেজ আনকুলড ইনফ্রারেড ডিটেক্টরকে সংহত করে।সাধারণ NETD<40mk-এর সাথে, TWIN612 থার্মাল মডিউল আরও পরিষ্কার, তীক্ষ্ণ এবং আরও বিশদ চিত্র উপস্থাপন করতে পারে।
তাপমাত্রা পরিমাপের পরিসর -20℃~150℃/0~550℃, ±2℃ বা ±2% এর নির্ভুলতা এবং 30Hz পর্যন্ত ফ্রেম রেট সহ, তাপীয় মডিউলটি মসৃণ তাপীয় চিত্র এবং সঠিক তাপমাত্রা পরিমাপের গ্যারান্টি দেয়।
TWIN612 থার্মাল মডিউলটির কমপ্যাক্ট ডিজাইন, হালকা ওজনের গঠন এবং 0.8w এর মতো কম পাওয়ার খরচের সুবিধা রয়েছে।উন্নত চিত্র অ্যালগরিদম এবং তাপমাত্রা পরিমাপ ফাংশন সহ, TWIN612 তাপ মডিউল আরও স্থিতিশীল চিত্র এবং সঠিক তাপমাত্রা উপস্থাপন করে।
সিরামিক প্যাকেজিং প্রক্রিয়া ধাতব প্যাকেজিংয়ের অনুরূপ, যা একটি পরিপক্ক ইনফ্রারেড ডিটেক্টর প্যাকেজিং প্রযুক্তি।ধাতব প্যাকেজিংয়ের সাথে তুলনা করে, প্যাকেজ ডিটেক্টরের ভলিউম এবং ওজন ব্যাপকভাবে হ্রাস পাবে।এইভাবে, TWIN612 তাপীয় মডিউলটি সেই শিল্পগুলিতে প্রয়োগ করা যেতে পারে যেগুলির আকার, ওজন এবং শক্তি খরচের উপর কঠোর প্রয়োজনীয়তা রয়েছে।
- মিনি আকার: 25.4 মিমি × 25.4 মিমি × 35 মিমি
- হালকা ওজন: 25g
- সাধারণ NETD<40mk
- শার্প, ক্লিয়ার থার্মাল ইমেজিং
- সাধারণ বিদ্যুৎ খরচ 0.8W হিসাবে কম
মডেল | TWIN612/R |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 640×512 |
পিক্সেল সাইজ | 12μm |
বর্ণালী পরিসীমা | 8~14μm |
সাধারণ NETD | ~40mK |
ইমেজ প্রসেসিং | |
চক্রের হার | 25Hz/30Hz |
শুরুর সময় | 6 সে |
এনালগ ভিডিও | PAL/NTSC |
ডিজিটাল ভিডিও | YUV/BT.656/LVDS/USB2.0 |
ইমেজ ডিসপ্লে | মোট 11টি (হোয়াইট হট/লাভা/আয়রনবো/অ্যাকোয়া/হট আয়রন/মেডিকেল/আর্কটিক/রেইনবো1/রেইনবো2/রেড হট/ব্ল্যাক হট) |
ইমেজ অ্যালগরিদম | NUC/3D/2D/DRC/EE |
বৈদ্যুতিক বিবরণ | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | 50পিন_এইচআরএস |
কমিউনিকেশন ইন্টারফেস | RS232/USB2.0 |
সরবরাহ ভোল্টেজ | 4~5.5V |
সাধারণ শক্তি খরচ | 0.8W |
তাপমাত্রা পরিমাপ | |
অপারেটিং তাপমাত্রা বিন্যাস | -10℃~50℃ |
তাপমাত্রা পরিমাপ পরিসীমা | -20℃~150℃, 0℃~550℃ |
তাপমাত্রা পরিমাপের সঠিকতা | ±2℃ বা ±2% এর বেশি |
SDK | উইন্ডোজ/লিনাক্স;ভিডিও স্ট্রিম বিশ্লেষণ এবং ধূসর থেকে তাপমাত্রায় রূপান্তর অর্জন করুন |
শারীরিক বৈশিষ্ট্যাবলী | |
মাত্রা (মিমি) | 25.4×25.4×35 (লেন্স ছাড়া) |
ওজন | 25 গ্রাম (লেন্স ছাড়া) |
পরিবেশগত অভিযোজনযোগ্যতা | |
অপারেটিং তাপমাত্রা | -40℃~+70℃ |
সংগ্রহস্থল তাপমাত্রা | -45℃~+85℃ |
আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
কম্পন | 5.35 গ্রাম, 3 অক্ষ |
শক | হাফ সাইন ওয়েভ, 40g/11ms, 3 অক্ষ, 6 দিক |
অপটিক্স | |
ঐচ্ছিক লেন্স | স্থির আথারমাল: 13 মিমি |
TWIN612/R থার্মাল ইমেজিং মডিউলটি থার্মোগ্রাফি, সিকিউরিটি মনিটরিং, UAV পেলোড, রোবট, ইন্টেলিজেন্ট হার্ডওয়্যার, ADAS, ফায়ারফাইটিং এবং রেসকিউ ক্ষেত্রে প্রয়োগ করা হয়
1. একটি তাপীয় মডিউল কিভাবে কাজ করে?
একটি তাপীয় মডিউল সাধারণত নিম্নরূপ কাজ করে:
1) ইনফ্রারেড সনাক্তকরণ: তাপীয় মডিউলটিতে একটি ইনফ্রারেড ডিটেক্টর রয়েছে যা ইনফ্রারেড পরিসরে ইলেক্ট্রোম্যাগনেটিক বিকিরণ অনুভব করতে পারে।
2) অপটিক্স: ইনফ্রারেড বিকিরণ একটি অপটিক্যাল সিস্টেমের মাধ্যমে ডিটেক্টরের উপর ফোকাস করা হয়, যার মধ্যে একটি লেন্স বা আয়নার একটি অ্যারে থাকতে পারে।
3) সংকেত পরিবর্ধন: সনাক্ত করা সংকেত তাপীয় মডিউলের ভিতরে ইলেকট্রনিক্স দ্বারা প্রশস্ত এবং ডিজিটাইজ করা হয়।
4) ইমেজ প্রসেসিং: ডিজিটাইজড সিগন্যাল তারপর একটি তাপীয় ইমেজ তৈরি করার জন্য প্রক্রিয়া করা হয়।এই প্রক্রিয়াটি বিভিন্ন পর্যায়ে জড়িত, যার মধ্যে রয়েছে শব্দ হ্রাস, বৈপরীত্য বৃদ্ধি এবং রঙ ম্যাপিং।তাপমাত্রা পরিমাপের মতো অতিরিক্ত বৈশিষ্ট্যগুলি চিত্র প্রক্রিয়াকরণে অন্তর্ভুক্ত করা যেতে পারে।
5) ডিসপ্লে: থার্মাল ইমেজ তারপর একটি স্ক্রিনে প্রদর্শিত হয়, তাপ মডিউলের ভিতরে বা একটি বাহ্যিক ডিভাইসে।
