স্বাস্থ্য পরিচর্যার জন্য দ্রুত ইন্টিগ্রেশন থার্মাল ইমেজিং ক্যামেরা মডিউল 384x288 17μM
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 384x288 | শক্তি খরচ | 0.85W |
---|---|---|---|
বর্ণালী পরিসীমা | 8~14μm | পিক্সেল পিচ | 17μm |
সাধারণ NETD | ~50mK | চক্রের হার | 25Hz |
লক্ষণীয় করা | 17uM থার্মাল ইমেজিং ক্যামেরা মডিউল,থার্মাল ইমেজিং ক্যামেরা মডিউল 384x288,ফাস্ট ইন্টিগ্রেশন থার্মাল ক্যামেরা মডিউল |
স্বাস্থ্য পরিচর্যার জন্য 384x288/17μM থার্মাল ইমেজিং ক্যামেরা মডিউল ফাস্ট ইন্টিগ্রেশন

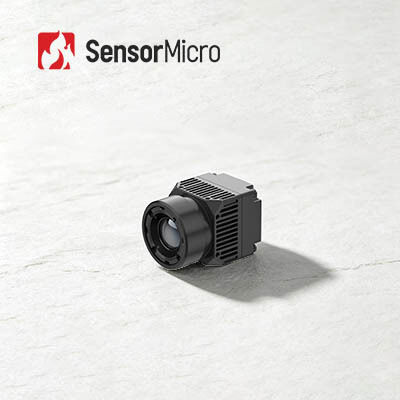

iHA417W থার্মাল মডিউল বিশেষভাবে চিকিৎসা নির্ণয়ের জন্য তৈরি করা হয়েছে।এটি স্ব-উন্নত ওয়েফার লেভেল প্যাকেজিং 384×288/17μm ইনফ্রারেড ডিটেক্টর, 9.1 মিমি লেন্স, 30 পিন স্ট্যান্ডার্ড ইন্টারফেস (ঐচ্ছিক টাইপ-সি এক্সপেনশন বোর্ড) এবং মেডিকেল তাপমাত্রা পরিমাপের জন্য একটি ডেডিকেটেড SDK এর সাথে একীভূত।
তাপমাত্রা পরিমাপের দূরত্বের দুটি মোড রয়েছে: 5 মিটার এবং 0.5 মিটার, যা বিভিন্ন পরিস্থিতিতে ব্যবহার করা যেতে পারে।iHA417 মেডিক্যাল ডায়াগনসিস থার্মাল মডিউলের একটি ভাল তাপমাত্রা পরিমাপের ধারাবাহিকতা এবং উচ্চতর তাপমাত্রা পরিমাপের নির্ভুলতা ±0.5°C।বিল্ট-ইন ব্ল্যাক বডির প্রয়োজন নেই একটি কমপ্যাক্ট ডিজাইন এবং সহজ তাপমাত্রা পরিমাপ নিশ্চিত করে।
iHA417W থার্মাল ক্যামেরা মডিউলটি দ্রুত বিভিন্ন মেডিকেল থার্মাল ইমেজিং ডিভাইসে একত্রিত করা যেতে পারে এবং এটি বর্তমানে এবং ভবিষ্যতে রোগ স্ক্রীনিং, ঐতিহ্যবাহী চাইনিজ মেডিসিন ফিজিওথেরাপি, স্বাস্থ্য পরীক্ষা, পুনর্বাসন ইত্যাদি ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হবে বলে আশা করা হচ্ছে। .
- ছোট আকার: 25.4 মিমি × 25.4 মিমি × 30.3 মিমি (লেন্স সহ)
- সাধারণ NETD<50mk
- দূরত্ব সনাক্ত করুন: 0.5m/5m
- হালকা ওজন 32.2g হিসাবে কম
- উচ্চতর তাপমাত্রা পরিমাপের সঠিকতা: ±0.5℃
মডেল | iHA417W |
আইআর ডিটেক্টর পারফরম্যান্স | |
রেজোলিউশন | 384×288 |
পিক্সেল সাইজ | 17μm |
বর্ণালী পরিসীমা | 8~14μm |
সাধারণ NETD | ~50mk |
ইমেজ প্রসেসিং | |
চক্রের হার | 25Hz |
শুরুর সময় | 5s |
ডিজিটাল ভিডিও | RAW/YUV |
ইমেজ ডিসপ্লে | ব্ল্যাক হট/হোয়াইট হট/সিউডো কালার |
ইমেজ অ্যালগরিদম | NUC/3DNR/DNS/DRC/EE/SFFC |
বৈদ্যুতিক স্পেসিফিকেশন | |
স্ট্যান্ডার্ড এক্সটার্নাল ইন্টারফেস | টাইপ-সি |
যোগাযোগ মোড | ইউএসবি |
সরবরাহ ভোল্টেজ | 5±0.5V |
সাধারণ শক্তি খরচ | 0.85W |
তাপমাত্রা পরিমাপ | |
অপারেটিং তাপমাত্রা বিন্যাস | -10°C ~ +50°C |
তাপমাত্রা পরিমাপ পরিসীমা | 15℃ ~ 50℃ |
তাপমাত্রা পরিমাপের সঠিকতা | ≤±0.5℃ (অভ্যন্তরে কোন বাতাস নেই, লক্ষ্য তাপমাত্রা পরিসীমা 32℃~42℃) |
দূরত্ব পরিমাপ | দুটি মোড: 0.5 মি বা 5 মি |
SDK | উইন্ডোজ/অ্যান্ড্রয়েড/লিনাক্স এসডিকে সমর্থন করুন, পূর্ণ স্ক্রীন থার্মোগ্রাফি অর্জন করুন |
শারীরিক বৈশিষ্ট্যাবলী | |
আকার (মিমি) | ≤25.4×25.4×30.3 (9.1 মিমি লেন্স সহ) |
ওজন | 32.2±3g (9.1mm লেন্স সহ) |
পরিবেশগত অভিযোজনযোগ্যতা | |
অপারেটিং তাপমাত্রা | -40°C ~ +70°C |
সংগ্রহস্থল তাপমাত্রা | -45°C ~ +85°C |
আর্দ্রতা | 5%~95%, নন-কন্ডেন্সিং |
কম্পন | এলোমেলো কম্পন 5.35 গ্রাম, 3 অক্ষ |
শক | হাফ-সাইন ওয়েভ, 40g/11ms, 3 অক্ষ 6 দিক |
অপটিক্স | |
ঐচ্ছিক লেন্স | ফিক্সড ফোকাস অ্যাথারমাল: 9.1 মিমি |
সনদপত্র | |
স্ট্যান্ডার্ড | ROHS/রিচ |
iHA417 থার্মাল মডিউলটি বর্তমানে এবং ভবিষ্যতে রোগ স্ক্রীনিং, ঐতিহ্যবাহী চাইনিজ মেডিসিন ফিজিওথেরাপি, স্বাস্থ্য পরীক্ষা, পুনর্বাসন ইত্যাদি ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হবে বলে আশা করা হচ্ছে।
1. ধাতব প্যাকেজিং ইনফ্রারেড ডিটেক্টর সম্পর্কে
মেটাল প্যাকেজিং মেটাল টিউব শেল, থার্মোইলেকট্রিক কুলার (TEC) এবং কলামার গেটার ব্যবহার করে।TEC কাজের তাপমাত্রাকে স্থিতিশীল করার জন্য একটি গুরুত্বপূর্ণ ভূমিকা পালন করে যাতে ইনফ্রারেড ডিটেক্টর ঘরের তাপমাত্রায় কাজ করে, যার ফলে তাপীয় ইমেজিং সেন্সরগুলি চরম পরিবেশ যেমন ভারী কুয়াশা, বৃষ্টি এবং তুষার ইত্যাদির সাথে খাপ খাইয়ে নেওয়ার ক্ষমতা উন্নত করে।
কিন্তু অসুবিধা হল যে খরচটি খুব বেশি, যা সম্পূর্ণ ঠাণ্ডা না করা পণ্য উৎপাদনের মোট খরচের 60% এর বেশি এবং একটি দীর্ঘ উত্পাদন চক্রের কারণ।এই ধরনের প্যাকেজিং পদ্ধতি উচ্চ-শেষ অ্যাপ্লিকেশনের জন্য।
2. সিরামিক প্যাকেজিং ইনফ্রারেড ডিটেক্টর সম্পর্কে
সিরামিক প্যাকেজিং প্রক্রিয়া ধাতব প্যাকেজিংয়ের অনুরূপ, যা একটি পরিপক্ক ইনফ্রারেড ডিটেক্টর প্যাকেজিং প্রযুক্তি।ধাতব প্যাকেজিংয়ের সাথে তুলনা করে, প্যাকেজ ডিটেক্টরের ভলিউম এবং ওজন ব্যাপকভাবে হ্রাস পাবে।সিরামিক প্যাকেজিংয়ের জন্য, এর রিডআউট সার্কিটে স্ব-সামঞ্জস্যকারী অপারেটিং তাপমাত্রা ফাংশন রয়েছে এবং এর জন্য TEC স্থিতিশীলতার প্রয়োজন নেই।
3. ওয়েফার লেভেল প্যাকেজিং
ওয়েফার-লেভেল প্যাকেজিং, ওয়েফার-লেভেল সাইজ প্যাকেজিং নামেও পরিচিত, সেমিকন্ডাক্টর শিল্পে উন্নত প্যাকেজিং প্রযুক্তির একটি গুরুত্বপূর্ণ অংশ হয়ে উঠেছে।ওয়েফার লেভেল প্যাকেজিং (ডব্লিউএলপি) হল সম্পূর্ণ MEMS ওয়েফারে সরাসরি উচ্চ ভ্যাকুয়াম প্যাকেজিং সম্পূর্ণ করার প্রক্রিয়া, তারপর একটি একক ইনফ্রারেড ডিটেক্টর তৈরি করতে স্ক্রাইবিং এবং কাটা।এটি ডাইসিং করার আগে আইআর ডিটেক্টর ওয়েফারে বেশিরভাগ বা সমস্ত প্যাকেজিং এবং পরীক্ষার পদ্ধতিগুলি সরাসরি সম্পাদন করে।
এটি একটি উন্নত চিপ আকারের প্যাকেজ যা ছোট আকার, লাইটওয়েট, পোর্টেবল, হ্যান্ডহেল্ড, কম দাম এবং উচ্চ উত্পাদন দক্ষতার চাহিদা পূরণ করে।
