উচ্চ রেজোলিউশন 1280x1024 12μm MCT MWIR কুলড ইনফ্রারেড ক্যামেরা মডিউল
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xরেজোলিউশন | 1280x1024 | পিক্সেল পিচ | 12μ মি |
---|---|---|---|
NETD | ≤20mK | বর্ণালী পরিসীমা | 3.7 ~ 4.8μm মেগাওয়াট |
সাইজ | 149x58.5x71 মিমি | চক্রের হার | 1 ~ 100Hz নিয়মিত |
লক্ষণীয় করা | MWIR ছোট ক্যামেরা মডিউল,MCT ছোট ক্যামেরা মডিউল,ছোট ক্যামেরা মডিউল 1280x1024 |

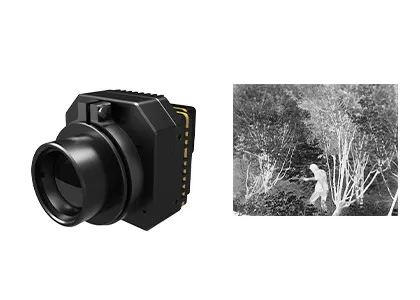

উচ্চ রেজোলিউশন 1280x1024 / 12μm MCT MWIR প্রক্সিমিটি বোর্ড সহ ইনফ্রারেড মডিউল কুলড
EYAS1212 1280x1024 ফরম্যাটের 12μm পিচ IR FPA এর উপর ভিত্তি করে একটি হাই রেজোলিউশন এনালগ-ডিজিটাল কুলড ইনফ্রারেড মডিউল।
এই AD মডিউলটিতে একটি প্রক্সিমিটি বোর্ড রয়েছে যা FPA সময় এবং সংবেদনশীল বিদ্যুৎ সরবরাহ প্রদান করে।উপরন্তু, ক্যামেরা লিঙ্ক ইন্টারফেস 16 বিট কাঁচা ডেটা আউটপুট করে যা সিস্টেমে ডিটেক্টরের ইন্টিগ্রেশনকে অত্যন্ত সহজ করে।
অতএব, EYAS1212 AD মডিউল OEM গ্রাহকদের জন্য জিএসটি C1212M 1280x1024 / 12μm কুল্ড ইনফ্রারেড ডিটেক্টরে দ্রুত গ্রহণযোগ্যতা পরীক্ষা করা, দ্রুত মাধ্যমিক উন্নয়ন শুরু করা এবং কুল্ড ইনফ্রারেড মডিউল বা সম্পূর্ণ ইনফ্রারেড থার্মাল ক্যামেরা বা কুল্ডের উপর ভিত্তি করে তাদের সিস্টেমের সময়কালকে ছোট করা সহজ করে তোলে। ইনফ্রারেড ডিটেক্টর
- বিকাশ এবং সংহত করা সহজ
- ক্যামেরালিংক ইন্টারফেস আউটপুট 16 বিট কাঁচা ডেটা, সিরিয়াল পোর্ট কন্ট্রোল
- ইন্টিগ্রেটেড স্ট্রাকচার, মাত্রা ডিটেক্টরের সাথে সঙ্গতিপূর্ণ
- 5V একক সরবরাহ
- হাই স্পিড মুভিং টার্গেট ক্যাপচার করতে সক্ষম
মডেল | EYAS1212 |
আইআর ডিটেক্টর পারফরমেন্স | |
রেজোলিউশন | 1280x1024 |
পিক্সেল পিচ | 12μ মি |
ক্রায়োকুলার | RS058F |
বর্ণালী পরিসীমা | 3.7μm ~ 4.8μm MW |
কুলিং টাইম (25 ° C) | -6 মিনিট |
অনুকূল NETD (20 ° C) | ≤20mK |
কাজের অবস্থা | |
চক্রের হার | 1 ~ 100Hz নিয়মিত |
কাজের অবস্থা | স্ন্যাপশট;ITR/IWR ইন্টিগ্রেশন মোড;উইন্ডোজ মোড;বিরোধী প্রস্ফুটিত |
বৈদ্যুতিক স্পেসিফিকেশন | |
স্ট্যান্ডার্ড এক্সটারনাল ইন্টারফেস | QSH 60pin |
ডিজিটাল ভিডিও | Cameralink: আউটপুট 16bit কাঁচা ডেটা |
বাহ্যিক সিঙ্ক | CC1: INT/Frame External Sync;CC2: MC বহিরাগত সিঙ্ক |
যোগাযোগ | ক্যামেরালিংক সিরিয়াল পোর্ট: TFG +/-, TC +/-;9600bps |
পাওয়ার সাপ্লাই | 1 চ্যানেল ইমেজিং প্যানেল: 5V 1 চ্যানেল ক্রায়োকুলার: 24V |
স্থিতিশীল শক্তি খরচ | 9W |
মাত্রা (মিমি) | 149 × 58.5 × 71 |
ওজন | -680 গ্রাম |
কাজ তাপমাত্রা | -40 ° C ~ +60 সে |
কম্পনের মাত্রা | কম্পন: GJB যানবাহন-মাউন্ট উচ্চ গতির পরিবহন শক: হাফ-সাইন ওয়েভ, 40 গ্রাম 11 এমএস, 3 অক্ষ 6 নির্দেশ 3 বার প্রতিটি |
EYAS1212 থার্মাল ইমেজিং মডিউলটি থার্মাল সিকিউরিটি ক্যামেরার ইন্টিগ্রেশনে ব্যাপকভাবে ব্যবহৃত হয়।
1. ইনফ্রারেড থার্মাল ইমেজিং কি?
প্রকৃতিতে, সমস্ত বস্তু যার তাপমাত্রা পরম শূন্যের চেয়ে বেশি (- 273 ℃) ইনফ্রারেড রশ্মি বিকিরণ করতে পারে।লক্ষ্যমাত্রা এবং পটভূমির মধ্যে ইনফ্রারেড বিকিরণ তাপমাত্রার পার্থক্য পরিমাপ করতে ইনফ্রারেড ক্যামেরা ডিটেক্টর ব্যবহার করে, আপনি বিভিন্ন ইনফ্রারেড ছবি পেতে পারেন, যাকে থার্মাল ইমেজও বলা হয়।
2. ইনফ্রারেড ডিটেক্টর কিভাবে কাজ করে?
লক্ষ্য দ্বারা নির্গত ইনফ্রারেড বিকিরণ থার্মাল ডিটেক্টরের সেন্সিং রেঞ্জে প্রবেশ করে, তারপর ইনফ্রারেড ডিটেক্টর বিভিন্ন তীব্রতার বিকিরণ সংকেতকে সংশ্লিষ্ট বৈদ্যুতিক সংকেতে রূপান্তরিত করে এবং তারপর পরিবর্ধন এবং ভিডিও প্রক্রিয়াকরণের মাধ্যমে ইনফ্রারেড ইমেজ গঠন করে যা পর্যবেক্ষণ করা যায় নগ্ন চোখ।
3. শীতল ইনফ্রারেড ডিটেক্টরের সুবিধা কি?
শীতল ইনফ্রারেড ফোকাল প্লেন ডিটেক্টর কম তাপমাত্রায় কাজ করে যা ডিটেক্টর দেওয়ার কুলার (ডিডিসি) দ্বারা সরবরাহ করা হয়।এটির উচ্চ সংবেদনশীলতা রয়েছে এবং এটি তাপহীন ইনফ্রারেড ডিটেক্টরের চেয়ে আরও সূক্ষ্ম তাপমাত্রার পার্থক্যকে আলাদা করতে পারে।এটি দশ কিলোমিটারেরও বেশি দূরত্বে থাকা বস্তুগুলি সনাক্ত করতে, সনাক্ত করতে এবং চিনতে পারে।কুলড ডিটেক্টরের গঠন খুবই জটিল যার ফলশ্রুতিতে অপ্রচলিত ডিটেক্টরের তুলনায় তুলনামূলকভাবে বেশি খরচ হয়।
