RS058 T2SL থার্মাল ক্যামেরা কোর 640x512 15μm কুলড ইনফ্রারেড ডিটেক্টর ইন্টিগ্রেশন

উৎপত্তি স্থল উহান, হুবেই প্রদেশ, চীন
পরিচিতিমুলক নাম GST
সাক্ষ্যদান ISO9001:2015; RoHS; Reach
মডেল নম্বার EYAS615L
ন্যূনতম চাহিদার পরিমাণ 1 টুকরা
মূল্য Negotiable
পরিশোধের শর্ত এল/সি, টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
রেজোলিউশন 640x512 / 15μm NETD ≤25mK
বর্ণালী পরিসীমা 7.7 ~ 9.5μm (LW) চক্রের হার 1 ~ 160Hz নিয়মিত
সাইজ 148x58.5x71 মিমি ওজন -680 গ্রাম
লক্ষণীয় করা

RS058 থার্মাল ক্যামেরা কোর

,

680g কুলড ইনফ্রারেড ডিটেক্টর ইন্টিগ্রেশন

,

640x512 থার্মাল ক্যামেরা কোর

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

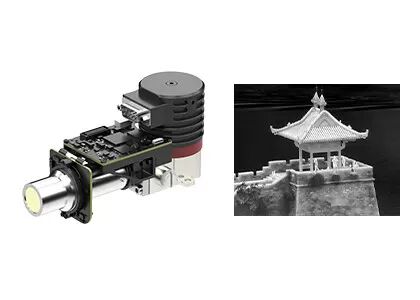

দীর্ঘ তরঙ্গদৈর্ঘ্য EYAS615L তাপীয় মডিউল



640x512 / 15μm RS058 T2SL LWIR কুল্ড ইনফ্রারেড ডিটেক্টর ইন্টিগ্রেশনের জন্য এক্সিলারেটর



পণ্যের বর্ণনা



EYAS সিরিজের কুলড এডি মডিউলগুলিতে কুলড আইআর ডিটেক্টর থেকে এনালগ সিগন্যালকে ডিজিটাল ভিডিও স্ট্রিম আউটপুটে রূপান্তর করার জন্য প্রি-এম্প্লিফায়ার ফাংশন রয়েছে।এটি বিভিন্ন রেজোলিউশন ফরম্যাট এবং বিভিন্ন ওয়েভ ব্যান্ডের সাথে পাওয়া যায়।EYAS615L 640x512 / 15μm T2SL LWIR ইনফ্রারেড ডিটেক্টর এবং RS058 ক্রিওকুলার সমন্বিত EYAS পরিবারের সদস্য।



EYAS615L AD মডিউল 160Hz পর্যন্ত ফ্রেম রেটে বৈশিষ্ট্যযুক্ত, যা দ্রুত চলমান বস্তুর উপর পর্যবেক্ষণ প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য আদর্শ।প্রক্সিমিটি বোর্ড EYAS615L এর সাথে আসে যা OEM গ্রাহকদের জন্য জিএসটি ডিটেক্টরগুলিতে দ্রুত গ্রহণযোগ্যতা পরীক্ষা করা, দ্রুত মাধ্যমিক বিকাশ শুরু করা এবং তাদের মডিউলগুলির বিকাশের সময়কে কমিয়ে আনে এবং কুল্ড ইনফ্রারেড ডিটেক্টরের উপর ভিত্তি করে সম্পূর্ণ পণ্য তৈরি করে।



প্রধান বৈশিষ্ট্য



- বিকাশ এবং সংহত করা সহজ

- ক্যামেরালিংক ইন্টারফেস আউটপুট 16 বিট কাঁচা ডেটা, সিরিয়াল পোর্ট কন্ট্রোল

- ইন্টিগ্রেটেড স্ট্রাকচার, মাত্রা ডিটেক্টরের সাথে সঙ্গতিপূর্ণ

- 5V একক সরবরাহ

- হাই স্পিড মুভিং টার্গেট ক্যাপচার করতে সক্ষম



পণ্য বিবরণী



মডেল EYAS615L
আইআর ডিটেক্টর পারফরমেন্স
রেজোলিউশন 640x512
পিক্সেল পিচ 15μ মি
ক্রায়োকুলার RS058
বর্ণালী পরিসীমা 7.7μm ~ 9.5μm LW
কুলিং টাইম (25 ° C) ≤5.5 মিনিট
অনুকূল NETD (20 ° C) ≤25mK
কাজের অবস্থা
চক্রের হার 1 ~ 160Hz নিয়মিত
কাজের অবস্থা স্ন্যাপশট;আইটিআর এবং ইন্টারলেস বিনিং ইন্টিগ্রেশন মোড;উইন্ডোজ মোড;বিরোধী প্রস্ফুটিত
বৈদ্যুতিক স্পেসিফিকেশন
স্ট্যান্ডার্ড এক্সটারনাল ইন্টারফেস QSH 60pin
ডিজিটাল ভিডিও Cameralink: আউটপুট 16bit কাঁচা ডেটা
বাহ্যিক সিঙ্ক CC1: INT/Frame External Sync;CC2: MC বহিরাগত সিঙ্ক
যোগাযোগ ক্যামেরালিংক সিরিয়াল পোর্ট: TFG +/-, TC +/-;9600bps
পাওয়ার সাপ্লাই 1 চ্যানেল ইমেজিং প্যানেল: 5V
1 চ্যানেল ক্রায়োকুলার: 24V
স্থিতিশীল শক্তি খরচ 9W
মাত্রা (মিমি) 148 × 58.5 × 71
ওজন -680 গ্রাম
কাজ তাপমাত্রা -40 ° C ~ +60 সে
কম্পনের মাত্রা কম্পন: GJB যানবাহন-মাউন্ট উচ্চ গতির পরিবহন
শক: হাফ-সাইন ওয়েভ, 40 গ্রাম 11 এমএস, 3 অক্ষ 6 নির্দেশ 3 বার প্রতিটি



শিল্প অ্যাপ্লিকেশন



EYAS615L থার্মাল ইমেজিং মডিউল ব্যাপকভাবে রিমোট মনিটরিং সিস্টেম, ফ্লাইট ভিশন এনহ্যান্সমেন্ট সিস্টেম, মাল্টি-সেন্সর পেলোড ইত্যাদি অনেক ক্ষেত্রে ব্যবহৃত হয়।



RS058 T2SL থার্মাল ক্যামেরা কোর 640x512 15μm কুলড ইনফ্রারেড ডিটেক্টর ইন্টিগ্রেশন 0



আমাদের সুবিধা

RS058 T2SL থার্মাল ক্যামেরা কোর 640x512 15μm কুলড ইনফ্রারেড ডিটেক্টর ইন্টিগ্রেশন 1



প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী



1. কিভাবে সঠিক ইনফ্রারেড ডিটেক্টর রেজোলিউশন চয়ন করবেন?

এটি আপনার পণ্যের প্রকৃত চাহিদা এবং প্রয়োগের উপর নির্ভর করে এবং মূল্যও একটি বিষয় যা বিবেচনা করা প্রয়োজন।যদি ছবির মান বেশি না হয়, তাহলে আপনি নিম্ন রেজোলিউশনের ইনফ্রারেড ডিটেক্টর বেছে নিতে পারেন, যেমন 120x90, 256x192, 400x300।আপনার যদি কিছু বিশেষ উদ্দেশ্যে যেমন রিমোট মনিটরিংয়ের জন্য খুব স্পষ্ট চিত্রের প্রয়োজন হয়, আপনি 1280x1024 এর একটি উচ্চ রেজোলিউশন ইনফ্রারেড ডিটেক্টর বেছে নিতে পারেন।



2. কিভাবে থার্মাল ইমেজিং এর জন্য ডান ছদ্ম রঙ নির্বাচন করবেন?

- ধূসর সাদা ছোট তাপমাত্রার পার্থক্য সহ লক্ষ্যের জন্য আরও উপযুক্ত

- লাল এবং নীল সেই দৃশ্যের জন্য বেশি উপযোগী যেখানে সমস্যা পয়েন্ট খুঁজে পাওয়া দরকার।

- লোহা লাল হল বিদ্যুৎ শিল্পের আদর্শ রঙ প্যালেট।

দ্রষ্টব্য: আপনি যে প্যালেটটি বেছে নিন না কেন, তাপীয় তাপমাত্রা মোটেও পরিবর্তিত হবে না।



3. কিভাবে একটি উপযুক্ত ইনফ্রারেড থার্মাল ক্যামেরা লেন্স নির্বাচন করবেন?

- স্ট্যান্ডার্ড লেন্স যথাযথ দূরত্বের সাথে স্বাভাবিক লক্ষ্য পূরণ করতে পারে

- টেলিফোটো লেন্সের জন্য, এটি এমন লক্ষ্যের জন্য উপযুক্ত যা অপেক্ষাকৃত ছোট এবং দূর থেকে দেখা দরকার

- কাছাকাছি দূরত্বে বস্তুর আরো বিস্তারিত দেখতে, ওয়াইড এঙ্গেল লেন্স ভাল।

- ম্যাক্রো লেন্স হল চিপ সার্কিটের মতো কাছাকাছি দূরত্বের সাথে খুব পাতলা লক্ষ্য দেখার জন্য।
